Właściwości
| Wersja | Złączka szeregowa dwupoziomowa, Rzędowa listwa zaciskowa do przewodu ochronnego, złącze sprężynowe, 2.5 mm², 300 A (2,5 mm²), zielony / żółty |
| Nr zam. | 1690000000 |
| Typ | ZDK 2.5PE |
| GTIN (EAN) | 4008190875466 |
| Ilość | 50 szt. |
| Głębokość | 53 mm |
| Głębokość (cale) | 2,087 inch |
| Głębokość wraz z szyną DIN | 54 mm |
| Wysokość | 79,5 mm |
| Wysokość (cale) | 3,13 inch |
| Szerokość | 5,1 mm |
| Szerokość (cale) | 0,201 inch |
| Masa netto | 14,8 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Ślad węglowy produktu |
|
| tworzywo | Wemid |
| Barwny | zielony / żółty |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO16ATEX1729U |
| Nr certyfikatu (IECEX) | IECEXULD16.0025U |
| Maks. przekrój przewodu (ATEX) | 2.5 mm² |
| Maks. przekrój przewodu (IECEX) | 2.5 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze sprężynowe
Z przyłączem PE wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |

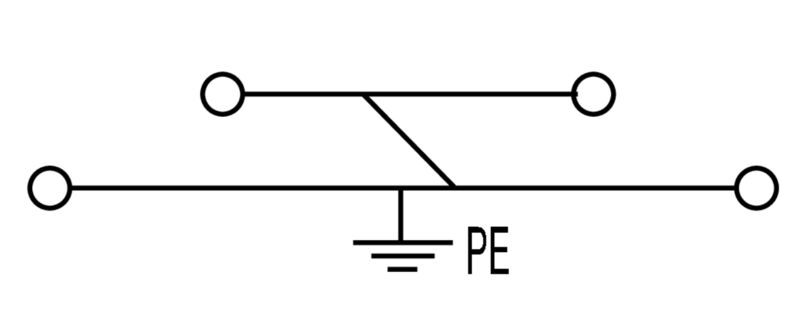

| liczba poziomów | 2 |
| liczba zacisków na poziom | 2 |
| poziomy wewnętrznie zmostkowane | Tak |
| Przyłącze PE | Tak |
| Szyna | TS 35 |
| Funkcja PE | Tak |
| Funkcja PEN | Nie |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Wskazówka montażowa | montaż bezpośredni |
| Rodzaj przyłącza, kolejne przyłącze | złącze sprężynowe |
| Długość odizolowania | 10 mm |
| Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1 |
|
| Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4 |
|
| kierunek podłączenia | u góry |
| liczba przyłączeń | 4 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 2,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 24 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 2,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Rodzaj przyłącza | złącze sprężynowe |
| sprawdzian trzpieniowy wg 60 947-1 | A2 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zakres zaciskania, maks. | 2,5 mm² |
| Zakres zaciskania, min. | 0,05 mm² |
| Nr certyfikatu (CSA) | 80053378-200039 |
| Wielkość przewodu Factory wiring max (CSA) | 12 AWG |
| Wielkość przewodu Factory wiring min (CSA) | 26 AWG |
| Wielkość przewodu Field wiring max (CSA) | 12 AWG |
| Wielkość przewodu Field wiring min (CSA) | 26 AWG |
| Normy | IEC 60947-7-2 |
| przekrój przyłącza przewodu AWG, min. | AWG 24 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Szyna | TS 35 |
| Wskazówka montażowa | montaż bezpośredni |
| Krótkotrwały prąd pomiarowy | 300 A (2,5 mm²) |
| Funkcja PEN | Nie |
| Przekrój pomiarowy | 2,5 mm² |
| napięcie znamionowe do złącza sąsiedniego | 500 V |
| Znamionowe napięcie stałe | 500 V |
| Normy | IEC 60947-7-2 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,33 mΩ |
| znamionowe napięcie udarowe do złącza sąsiedniego | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,77 W |
| Stopień zanieczyszczenia | 3 |
| Nr certyfikatu (UR) | E60693 |
| Wielkość przewodu Factory wiring max (UR) | 14 AWG |
| Wielkość przewodu Factory wiring min (UR) | 26 AWG |
| Wielkość przewodu Field wiring max (UR) | 14 AWG |
| Wielkość przewodu Field wiring min (UR) | 26 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68550)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253971) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85206) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85207) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178487) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253972) [17-AV4BO-0544U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318067) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37010) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211812) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1690000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1690000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1690000000&norm=0) |
| Dokumentacja użytkownika |
[NTI ZDK 2.5-PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_85217)
[NTI ZDK-PE 2.5 V](https://mdcop.weidmueller.com/mediadelivery/asset/900_85219) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ZDK 2.5 N DU](https://mdcop.weidmueller.com/mediadelivery/asset/900_256173) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-04 |
| ECLASS 14.0 | 27-25-01-04 |
| Dopuszczenia |            |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
