Właściwości
| Wersja | Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 16 mm², 1000 V, 76 A, Ciemnobeżowy |
| Nr zam. | 1745230000 |

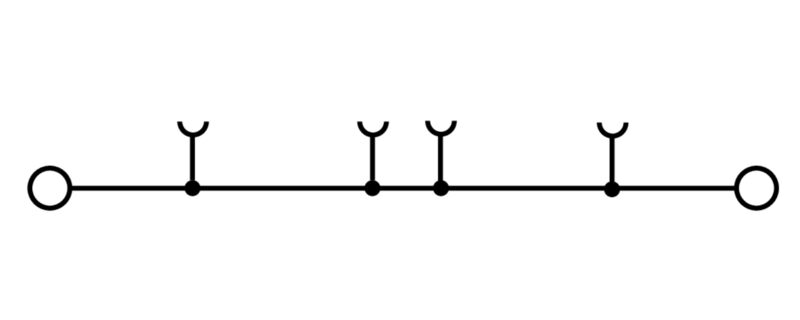

| Typ | ZDU 16 |
| GTIN (EAN) | 4008190996765 |
| Ilość | 25 szt. |
| Głębokość | 50,5 mm |
| Głębokość (cale) | 1,988 inch |
| Głębokość wraz z szyną DIN | 51,5 mm |
| Wysokość | 82,5 mm |
| Wysokość (cale) | 3,248 inch |
| Szerokość | 12 mm |
| Szerokość (cale) | 0,472 inch |
| Masa netto | 36,752 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Ślad węglowy produktu |
|
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO15ATEX1467U |
| Nr certyfikatu (IECEX) | IECEXULD15.0008U |
| Napięcie maks. (ATEX) | 690 V |
| Prąd (ATEX) | 68 A |
| Maks. przekrój przewodu (ATEX) | 25 mm² |
| Napięcie maks. (IECEX) | 690 V |
| Prąd (IECEX) | 68 A |
| Maks. przekrój przewodu (IECEX) | 25 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze sprężynowe
do poprzecznych złącz wtykowych wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Rodzaj przyłącza, kolejne przyłącze | złącze sprężynowe |
| Długość odizolowania | 18 mm |
| kierunek podłączenia | u góry |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 25 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 14 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 16 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 1,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 16 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 1,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 1,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 16 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 1,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 4 |
| Rodzaj przyłącza | złącze sprężynowe |
| sprawdzian trzpieniowy wg 60 947-1 | A7 |
| Wielkość ostrza | 1,0 x 5,5 mm |
| Zakres zaciskania, maks. | 25 mm² |
| Zakres zaciskania, min. | 1,5 mm² |
| Maks. przekrój przewodu (CSA) | 4 AWG |
| Min. przekrój przewodu (CSA) | 14 AWG |
| Napięcie rozm. B (CSA) | 600 V |
| Napięcie rozm. C (CSA) | 600 V |
| Nr certyfikatu (CSA) | 200039-1152892 |
| Prąd Gr B (CSA) | 65 A |
| Prąd Gr C (CSA) | 65 A |
| przesunięcie TS 35 | 42 mm |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 14 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 4 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 16 mm² |
| Napięcie znamionowe | 1 000 V |
| Znamionowe napięcie stałe | 1 000 V |
| Prąd znamionowy | 76 A |
| Prąd przy maksymalnym oprzewodowaniu | 98 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,42 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 2,43 W |
| Stopień zanieczyszczenia | 3 |
| Nr certyfikatu (cURus) | E60693 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68588)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253968) [17-AV4BO-0546U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318069) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37094) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [INMETRO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152187) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153719) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63215) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1745230000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1745230000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1745230000&norm=0) |
| Powiadomienie o zmianie produktu | [PCN ZDU16 ZPE16 ATEX IECEx change](https://mdcop.weidmueller.com/mediadelivery/asset/900_200594) |
| Dokumentacja użytkownika |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI ZDU/ZPE 16](https://mdcop.weidmueller.com/mediadelivery/asset/900_188876) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Dopuszczenia |              |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
| Nr certyfikatu (cURusEX) | E184763 |
