Właściwości

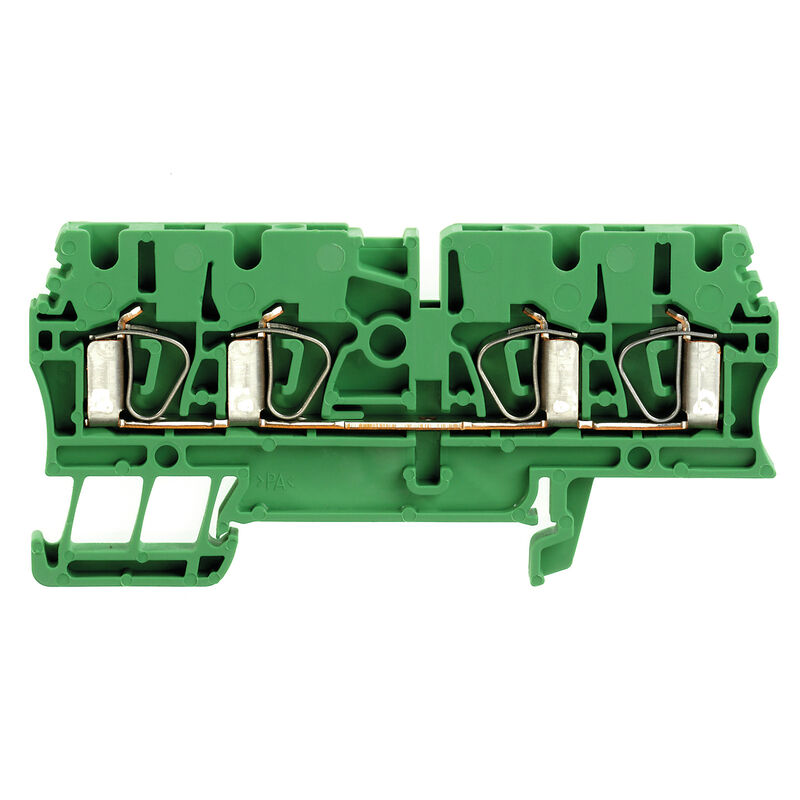

Wersja | Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 2.5 mm², 800 V, 24 A, zielony |
Nr zam. | 1683440000 |
Typ | ZDU 2.5/4AN GN |
GTIN (EAN) | 4008190478230 |
Ilość | 100 szt. |
Głębokość | 38,5 mm |
Głębokość (cale) | 1,516 inch |
Głębokość wraz z szyną DIN | 39,5 mm |
Wysokość | 79,5 mm |
Wysokość (cale) | 3,13 inch |
Szerokość | 5,1 mm |
Szerokość (cale) | 0,201 inch |
Masa netto | 10,69 g |
Temperatura magazynowania | -25 °C...55 °C |
Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
długotrwała temperatura użytkowa, min. | -50 °C |
długotrwała temperatura użytkowa, maks. | 120 °C |
Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
REACH SVHC | No SVHC above 0.1 wt% |
tworzywo | Wemid |
Barwny | zielony |
Klasa palności wg UL 94 | V-0 |
nr certyfikatu (ATEX) | DEMKO15ATEX1467U |
Nr certyfikatu (IECEX) | IECEXULD15.0008U |
Napięcie maks. (ATEX) | 550 V |
Prąd (ATEX) | 22 A |
Maks. przekrój przewodu (ATEX) | 4 mm² |
Napięcie maks. (IECEX) | 550 V |
Prąd (IECEX) | 22 A |
Maks. przekrój przewodu (IECEX) | 4 mm² |
Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
Oznakowanie EN 60079-7 | Ex eb II C Gb |
Etykieta Ex 2014/34/WE | II 2 G D |
Wykonanie |
Złącze sprężynowe
do poprzecznych złącz wtykowych wolne z jednej strony |
niezbędna płyta zamykająca | Tak |
liczba poziomów | 1 |
liczba zacisków na poziom | 4 |
Liczba potencjałów w rzędzie | 1 |
poziomy wewnętrznie zmostkowane | Nie |
Przyłącze PE | Nie |
Szyna | TS 35 |
liczba identycznych złączy | 1 |
otwarte strony | z prawej strony |
rodzaj montażu | wciskany |
wersja przetestowana pod kątem eksplozji | Tak |
Wskazówka montażowa | Szyna zbiorcza |
Rodzaj przyłącza, kolejne przyłącze | złącze sprężynowe |
Długość odizolowania | 10 mm |
kierunek podłączenia | u góry |
liczba przyłączeń | 4 |
Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 4 mm² |
Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
przekrój przyłącza przewodu AWG, min. | AWG 30 |
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 2,5 mm² |
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 4 mm² |
Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
Rodzaj przyłącza | złącze sprężynowe |
sprawdzian trzpieniowy wg 60 947-1 | A3 |
Wielkość ostrza | 0,6 x 3,5 mm |
Zakres zaciskania, maks. | 4 mm² |
Zakres zaciskania, min. | 0,05 mm² |
Maks. przekrój przewodu (CSA) | 12 AWG |
Min. przekrój przewodu (CSA) | 26 AWG |
Napięcie rozm. B (CSA) | 600 V |
Napięcie rozm. C (CSA) | 600 V |
Napięcie rozm. D (CSA) | 600 V |
Nr certyfikatu (CSA) | 200039-1152892 |
Prąd Gr B (CSA) | 27 A |
Prąd Gr C (CSA) | 27 A |
Prąd Gr D (CSA) | 5 A |
Normy | IEC 60947-7-1 |
przekrój przyłącza przewodu AWG, min. | AWG 30 |
przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
Szyna | TS 35 |
Wskazówka montażowa | Szyna zbiorcza |
Przekrój pomiarowy | 2,5 mm² |
Napięcie znamionowe | 800 V |
Znamionowe napięcie stałe | 800 V |
Prąd znamionowy | 24 A |
Prąd przy maksymalnym oprzewodowaniu | 27 A |
Normy | IEC 60947-7-1 |
Rezystancja objętościowa wg IEC 60947-7-x | 1,33 mΩ |
Znamionowe napięcie udarowe | 8 kV |
Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,77 W |
Stopień zanieczyszczenia | 3 |
Napięcie rozm. C (cURus) | 600 V |
Nr certyfikatu (cURus) | E60693 |
Prąd rozm. C (cURus) | 25 A |
Wielkość przewodu Factory wiring max (cURus) | 12 AWG |
Wielkość przewodu Factory wiring min (cURus) | 30 AWG |
Wielkość przewodu Field wiring max (cURus) | 12 AWG |
Wielkość przewodu Field wiring min (cURus) | 30 AWG |
Dopuszczenie/Certyfikat/Deklaracja zgodności | Attestation of ConformityUKCA Ex Attestation of Conformity17-AV4BO-0546UDNV CertificateDeclaration of ConformityUKCA declaration of conformityConfirmation of Standards EN 45545-2_2020-10IECEx CertificateCB Test CertificateCB CertificateLloyds Register CertificateCCC Ex CertificateATEX CertificateUKCA Ex CertificateRINA Certificate |
Dane projektowe | |
Eplan Data Portal | |
CADENAS eCATALOG | |
WSCAD Universe | |
Powiadomienie o zmianie produktu | |
Dokumentacja użytkownika | |
Katalogi |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-01 |
ECLASS 14.0 | 27-25-01-01 |
Dopuszczenia | |
ROHS | Zgodny |
UL File Number Search | |
Nr certyfikatu (cURus) | E60693 |
Nr certyfikatu (cURusEX) | E184763 |
