ZP 2.5/1AN/QV/17

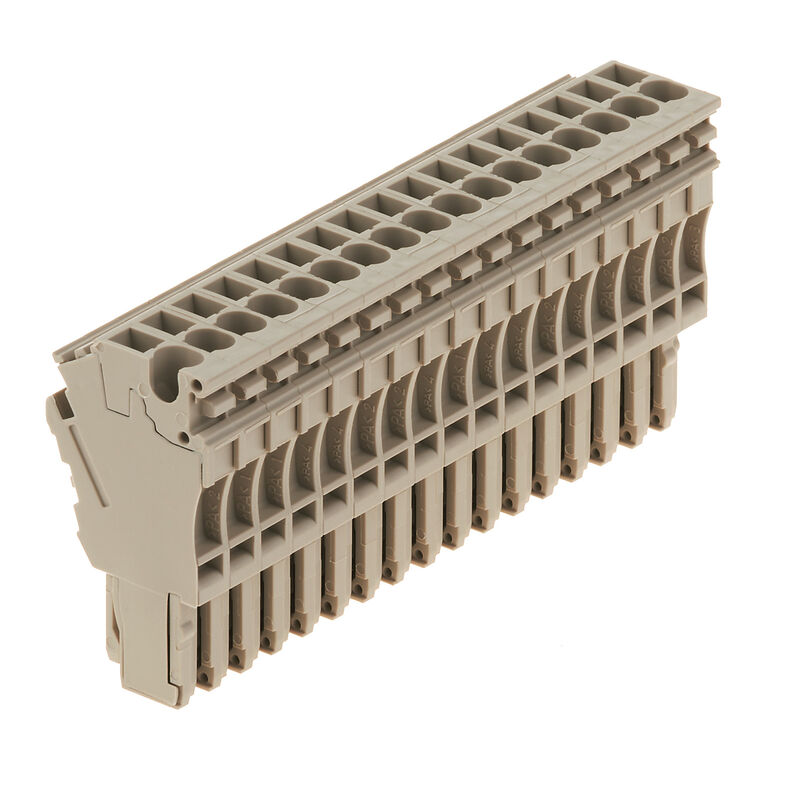

Produktillustration

ZP 2.5/1AN/QV/17

Z-Serie, Stickkontakt, mörkbeige, Direktmontage

Produkt-ID 1815350000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 8 Är tillbehör till 16 Använda produkter 317
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Allmänna beställningsdata

Utförande
Z-Serie, Stickkontakt, mörkbeige, Direktmontage
Art.nr.
1815350000
Typ
ZP 2.5/1AN/QV/17
GTIN (EAN)
4032248370153
수량
10 items

Mått och vikter

Djup
41 mm
Byggdjup (tum)
1,614 inch
Höjd
23 mm
Bygghöjd (tum)
0,906 inch
Bredd
86,7 mm
Byggbredd (tum)
3,413 inch
Nettovikt
63,8 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-50 °C…75 °C
Varaktig driftstemperatur, min.
−50 °C
Varaktig driftstemperatur, max.
120 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Colour
mörkbeige
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Utförande
Set med kontaktdon
Överkoppling
jackbar
Fjäderanslutning
Véglap szükséges
Nej
Potenciálok száma
17
Antal våningar
1
Antal klämställen per våning
1
Nivåer internt överkopplade
Nej
PE-anslutning
Nej

ytterligare tekniska data

Installation advice
Direktmontage
Open sides
sluten
Tipo de montaje
instucken

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, min.
0,13 mm²
Anslutningsområde, max.
4 mm²
Anslutningsområde, min.
0,13 mm²
Anslutningsriktning
övre
Anslutningstyp
Stickanslutning
Antal anslutningar
17
Avisoleringslängd
10 mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
4 mm²
Ledararea, entrådig, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,13 mm²
Ledararea, fintrådig, min.
0,13 mm²
Ledardiameter, AWG, max
AWG 26
Ledardiameter, AWG, min.
AWG 12
Ledardiameter, fintrådig, max.
4 mm²
Tolkdorn enligt 60 947-1
A2

Märkdata enligt CSA

Certifikat-Nr. (cCSAus)
154685-1460993
Ledardiameter max. (cCSAusX)
12 AWG
Ledardiameter, min. (cCSAusX)
26 AWG
Spänning Gr C (cCSAus)
300 V
Spänning Gr D (cCSAus)
600 V
Ström Gr C (cCSAus)
20 A
Ström Gr D (cCSAus)
5 A

Allmänt

Antal poler
17
Ledardiameter, AWG, max
AWG 26
Ledardiameter, AWG, min.
AWG 12
Monteringsanvisning
Direktmontage
Normer
Enligt IEC 60947-7-1

Märkdata

Rated cross-section
2,5 mm²
Névleges feszültség
500 V
Névleges feszültség a szomszédos kapcsokra vonatkozóan
500 V
Tension max. du support de pince et du système enfichable
690 V
Rated DC voltage
500 V
Jmenovitý proud
24 A
Ström med max. ledare
24 A
Standards
Enligt IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Номинальное импульсное напряжение
6 kV
Rated impulse withstand voltage to adjacent terminal
6 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 W

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
26 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
26 AWG
Spänning grupp C (cURus)
300 V
Spänning grupp D (cURus)
600 V
Ström grupp C (cURus)
20 A
Ström Gruppr D (cURus)
5 A

Klassificeringar

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
