Właściwości
| Wersja | Seria Z, Złącze wtykowe, Ciemnobeżowy, montaż bezpośredni |
| Nr zam. | 1815800000 |

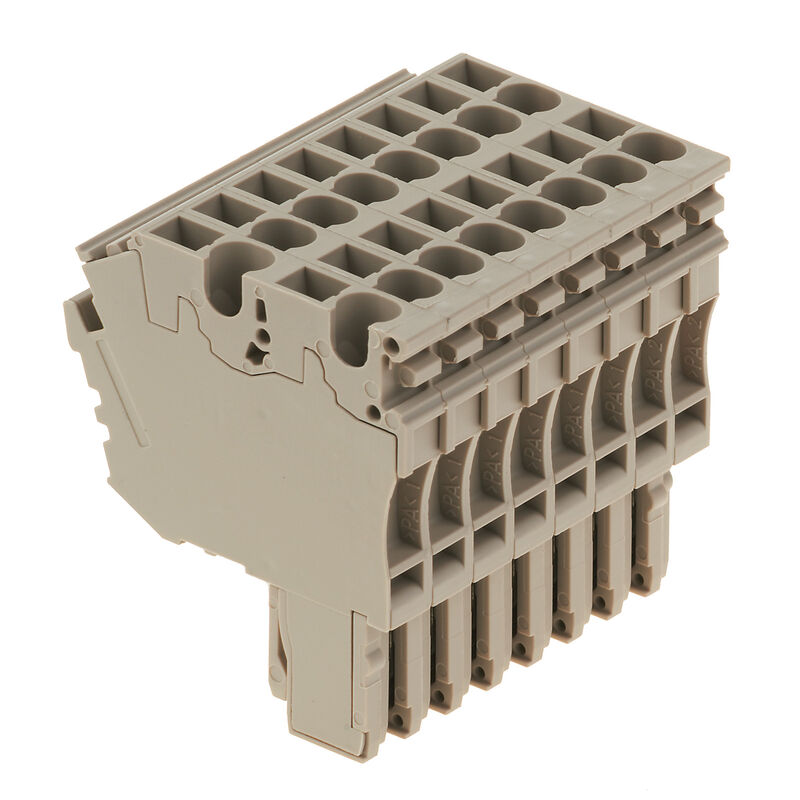

| Typ | ZP 2.5/2AN/QV/8 |
| GTIN (EAN) | 4032248370436 |
| Ilość | 10 szt. |
| Głębokość | 41 mm |
| Głębokość (cale) | 1,614 inch |
| Wysokość | 37 mm |
| Wysokość (cale) | 1,457 inch |
| Szerokość | 40 mm |
| Szerokość (cale) | 1,575 inch |
| Masa netto | 46,6 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie |
zestaw wtyków
Łącznik poprzeczny wtykowy złącze 2-przewodowy Złącze sprężynowe |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 8 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| otwarte strony | zamknięta |
| rodzaj montażu | wtykany |
| Wskazówka montażowa | montaż bezpośredni |
| Długość odizolowania | 10 mm |
| kierunek podłączenia | u góry |
| liczba przyłączeń | 16 |
| przekrój przyłącza przewodu AWG, min. | AWG 12 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 26 |
| Rodzaj przyłącza | złącze wtykowe |
| sprawdzian trzpieniowy wg 60 947-1 | A2 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zakres zaciskania, maks. | 4 mm² |
| Zakres zaciskania, min. | 0,13 mm² |
| Maks. przekrój poprzeczny przewodu (cCSAusX) | 12 AWG |
| Min. przekrój poprzeczny przewodu (cCSAusX) | 26 AWG |
| napięcie Gr C (cCSAus) | 300 V |
| napięcie Gr D (cCSAus) | 600 V |
| Nr certyfikatu (cCSAus) | 154685-1460993 |
| prąd Gr C (cCSAus) | 20 A |
| prąd Gr D (cCSAus) | 5 A |
| Liczba biegunów | 8 |
| Normy | Zgodnie z wymaganiami IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 12 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 26 |
| Wskazówka montażowa | montaż bezpośredni |
| Przekrój pomiarowy | 2,5 mm² |
| Napięcie znamionowe | 500 V |
| napięcie znamionowe do złącza sąsiedniego | 500 V |
| Maks. napięcie wspornika zacisku i systemu wtykowego | 690 V |
| Znamionowe napięcie stałe | 500 V |
| Prąd znamionowy | 24 A |
| Prąd przy maksymalnym oprzewodowaniu | 24 A |
| Normy | Zgodnie z wymaganiami IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,33 mΩ |
| Znamionowe napięcie udarowe | 6 kV |
| znamionowe napięcie udarowe do złącza sąsiedniego | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,77 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. C (cURus) | 300 V |
| Napięcie rozm. D (cURus) | 600 V |
| Nr certyfikatu (cURus) | E60693 |
| Prąd rozm. C (cURus) | 20 A |
| Prąd rozm. D (cURus) | 5 A |
| Wielkość przewodu Factory wiring max (cURus) | 12 AWG |
| Wielkość przewodu Factory wiring min (cURus) | 26 AWG |
| Wielkość przewodu Field wiring max (cURus) | 12 AWG |
| Wielkość przewodu Field wiring min (cURus) | 26 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64119) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1815800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1815800000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Dopuszczenia |      |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
