Właściwości

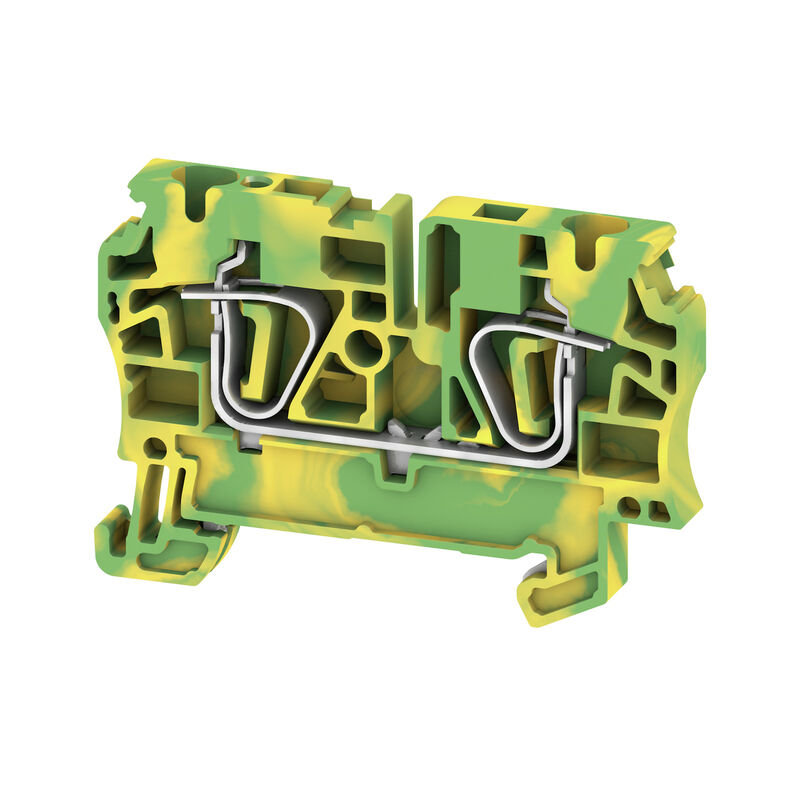

| Wykonanie | Rzędowa listwa zaciskowa do przewodu ochronnego, złącze sprężynowe, 4 mm², 480 A (4 mm²), zielony / żółty |
| Nr zam. | 1632080000 |

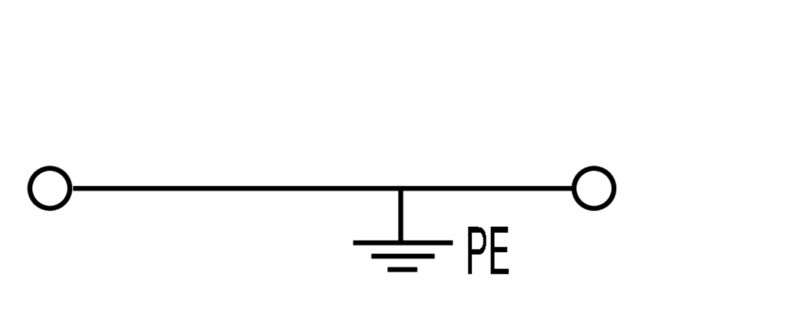

| Typ | ZPE 4 |
| GTIN (EAN) | 4008190263218 |
| Ilość | 50 szt. |
| Głębokość | 43 mm |
| Głębokość (cale) | 1,693 inch |
| Głębokość wraz z szyną DIN | 43,5 mm |
| Wysokość | 62,5 mm |
| Wysokość (cale) | 2,461 inch |
| Szerokość | 6,1 mm |
| Szerokość (cale) | 0,24 inch |
| Masa netto | 14,04 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| REACH SVHC | / |
| tworzywo | Wemid |
| Barwny | zielony / żółty |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | DEMKO15ATEX1467U |
| Nr certyfikatu (IECEX) | IECEXULD15.0008U |
| Maks. przekrój przewodu (ATEX) | 6 mm² |
| Maks. przekrój przewodu (IECEX) | 6 mm² |
| Zakres temperatury stosowania | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| Wykonanie |
Złącze sprężynowe
Z przyłączem PE wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Tak |
| Szyna | TS 35 |
| Funkcja PE | Tak |
| Funkcja PEN | Nie |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Rodzaj przyłącza, kolejne przyłącze | złącze sprężynowe |
| Długość odizolowania | 12 mm |
| Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1 |
|
| Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4 |
|
| Długość rurki dla podwójnej końcówki tulejkowej |
|
| kierunek podłączenia | u góry |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 6 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 4 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 4 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 10 |
| Rodzaj przyłącza | złącze sprężynowe |
| sprawdzian trzpieniowy wg 60 947-1 | A4 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zakres zaciskania, maks. | 6 mm² |
| Zakres zaciskania, min. | 0,13 mm² |
| Maks. przekrój przewodu (CSA) | 10 AWG |
| Min. przekrój przewodu (CSA) | 26 AWG |
| Nr certyfikatu (CSA) | 200039-1152892 |
| Normy | IEC 60947-7-2 |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 10 |
| Szyna | TS 35 |
| Krótkotrwały prąd pomiarowy | 480 A (4 mm²) |
| Funkcja PEN | Nie |
| Przekrój pomiarowy | 4 mm² |
| napięcie znamionowe do złącza sąsiedniego | 800 V |
| Znamionowe napięcie stałe | 800 V |
| Normy | IEC 60947-7-2 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1 mΩ |
| znamionowe napięcie udarowe do złącza sąsiedniego | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,02 W |
| Stopień zanieczyszczenia | 3 |
| Nr certyfikatu (cURus) | E60693 |
| Wielkość przewodu Factory wiring max (cURus) | 10 AWG |
| Wielkość przewodu Factory wiring min (cURus) | 26 AWG |
| Wielkość przewodu Field wiring max (cURus) | 10 AWG |
| Wielkość przewodu Field wiring min (cURus) | 26 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68568)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253967) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) [17-AV4BO-0546U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318069) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36983) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89256) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89257) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152127) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153719) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62417) |
| Dane projektowe | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1632080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1632080000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1632080000&norm=0) |
| Powiadomienie o zmianie produktu |
[PCN - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151773)
[PCN - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_151781) [PCN ZDU4 ZPE4 ATEX IECEx change](https://mdcop.weidmueller.com/mediadelivery/asset/900_200588) |
| Dokumentacja użytkownika |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI ZDU/ZPE 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_188880) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| Dopuszczenia |                 |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
| Nr certyfikatu (cURusEX) | E184763 |
