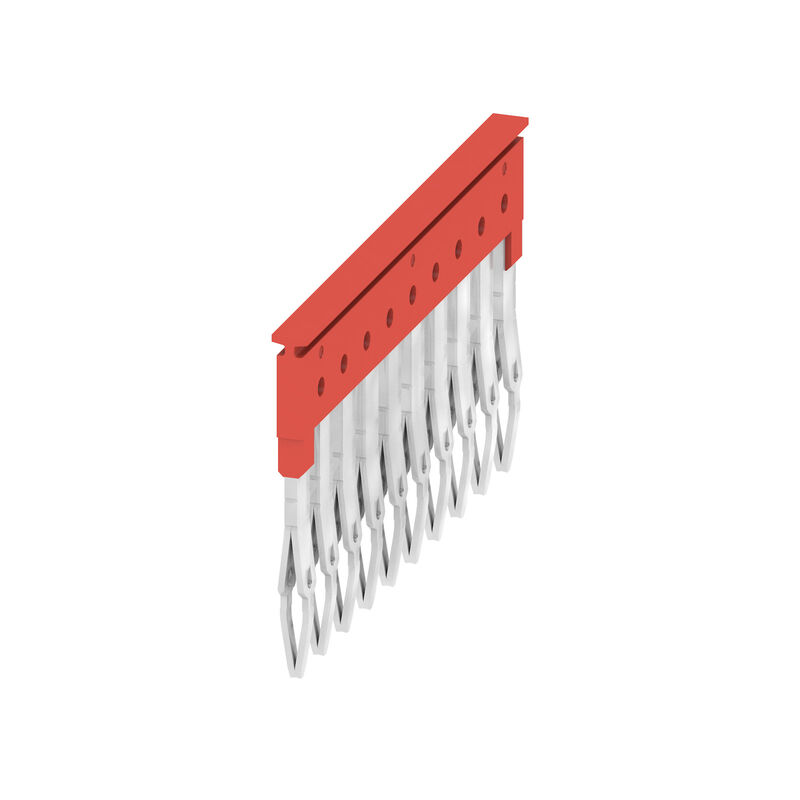

ZQV 2.5/10 RT

Seria Z, Łącznik poprzeczny, do zacisków, Liczba biegunów: 10

Nr. produktu 2714770000

Właściwości

Ogólne dane zamówieniowe

Wersja	Seria Z, Łącznik poprzeczny, do zacisków, Liczba biegunów: 10
Nr zam.	2714770000
Typ	ZQV 2.5/10 RT
GTIN (EAN)	4050118765106
Ilość	20 szt.

Wymiary i masa

Głębokość	27,6 mm
Głębokość (cale)	1,087 inch
Wysokość	49,3 mm
Wysokość (cale)	1,941 inch
Szerokość	2,8 mm
Szerokość (cale)	0,11 inch
Masa netto	6,724 g

Temperatury

Temperatura magazynowania	-25 °C...55 °C
Temperatura eksploatacyjna	-60 °C...130 °C
długotrwała temperatura użytkowa, min.	-60 °C
długotrwała temperatura użytkowa, maks.	130 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	No SVHC above 0.1 wt%

dane tworzywa

tworzywo	Wemid
Barwny	czerwony
Klasa palności wg UL 94	V-0

parametry systemu

Wykonanie

do zacisków

dalsze dane techniczne

Rodzaj zamocowania	wtykany
wersja przetestowana pod kątem eksplozji	Nie

Złącza poprzeczne

Liczba mostkowanych zacisków	10
Prąd pomiarowy 2 pin	24 A
Prąd pomiarowy wielobiegunowo	24 A
Typ	Łącznik poprzeczny

wymiary

Raster w mm (P)

5,1 mm

Informacje ogólne

Liczba biegunów

dane znamionowe

Prąd znamionowy

24 A

Ważna informacja

Informacje produktowe

Ze względu na stabilność i parametry temperaturowe, możliwe jest wyłamanie tylko 60% elementów stykowych Zastosowanie złączy krzyżowych obniża zakres napięcia do 400VObniżenie napięcia do 25V w przypadku zastosowania przekroju z obciętymi krawędziami

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Dokumentacja użytkownika	[User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

Klasyfikacje

ETIM 6.0	EC000489
ETIM 7.0	EC000489
ETIM 8.0	EC000489
ETIM 9.0	EC000489
ECLASS 9.0	27-14-11-40
ECLASS 9.1	27-14-11-40
ECLASS 10.0	27-14-11-40
ECLASS 11.0	27-14-11-40
ECLASS 12.0	27-14-11-40
ECLASS 13.0	27-25-03-03
ECLASS 14.0	27-25-03-03
