Właściwości

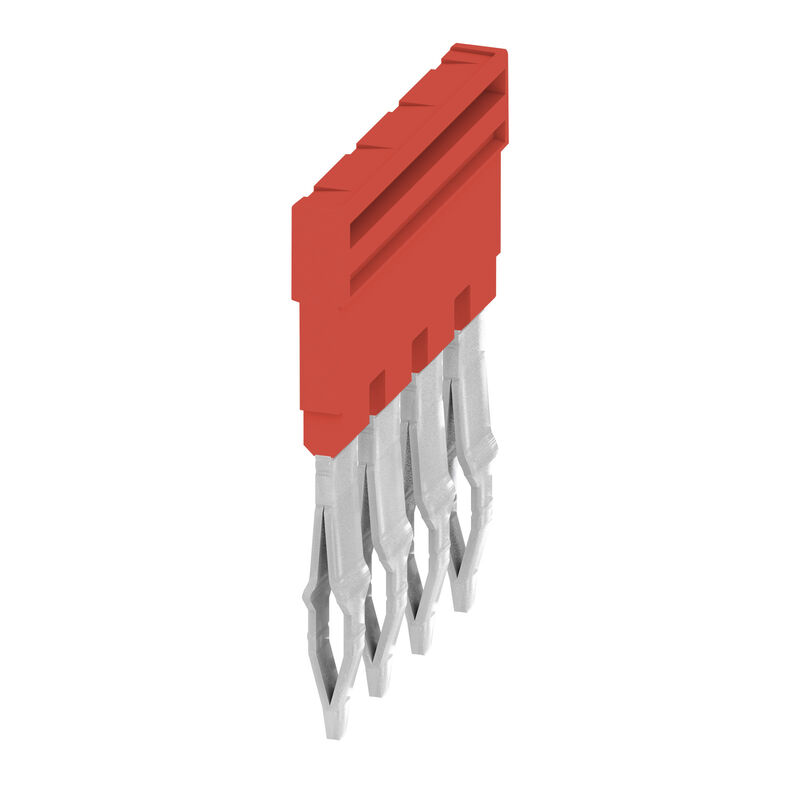

| Wersja | Złącze krosujące (terminal), wtykany, czerwony, 32 A, Liczba biegunów: 4, Raster w mm (P): 6.10, Izolowany: Tak, Szerokość: 22.1 mm |
| Nr zam. | 2460800000 |
| Typ | ZQV 4N/4 RD |
| GTIN (EAN) | 4050118476224 |
| Ilość | 60 szt. |
| Głębokość | 27,95 mm |
| Głębokość (cale) | 1,1 inch |
| Wysokość | 2,8 mm |
| Wysokość (cale) | 0,11 inch |
| Szerokość | 22,1 mm |
| Szerokość (cale) | 0,87 inch |
| Masa netto | 2,86 g |
| Temperatura magazynowania | -25 °C...55 °C |
| Temperatura eksploatacyjna | -60 °C...130 °C |
| długotrwała temperatura użytkowa, min. | -60 |
| długotrwała temperatura użytkowa, maks. | 130 |
| REACH SVHC | / |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| tworzywo | Wemid |
| Barwny | czerwony |
| Klasa palności wg UL 94 | V-0 |
| Rodzaj zamocowania | wtykany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Liczba mostkowanych zacisków | 4 |
| Prąd pomiarowy 2 pin | 32 A |
| Prąd pomiarowy wielobiegunowo | 32 A |
| Typ | Łącznik poprzeczny |
| Raster w mm (P) | 6,1 mm |
| Liczba biegunów | 4 |
| Prąd znamionowy | 32 A |
| Informacje produktowe | Ze względu na stabilność i parametry temperaturowe, możliwe jest wyłamanie tylko 60% elementów stykowych Zastosowanie złączy krzyżowych obniża zakres napięcia do 400VObniżenie napięcia do 25V w przypadku zastosowania przekroju z obciętymi krawędziami |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152117)
[BV certivicate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152183) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153693) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153723) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45493) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2460800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2460800000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2460800000&norm=0) |
| Dokumentacja użytkownika |
[2434520000_BED-ANL.ZQV_A_REIHE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35337)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| Dopuszczenia |      |
| ROHS | Zgodny |
