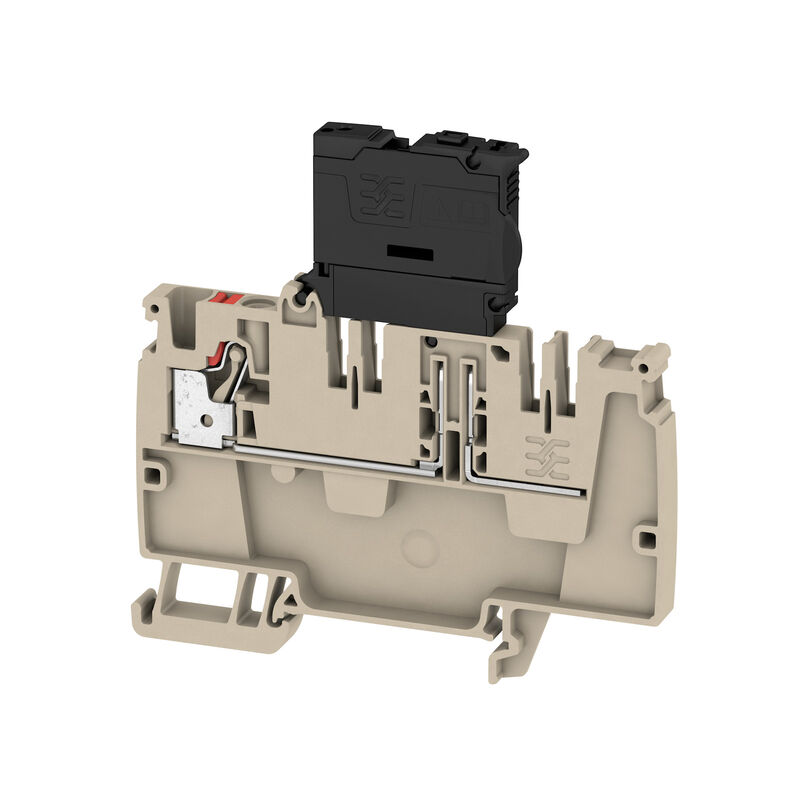

Zacisk rozdzielający z bezpiecznikiem, PUSH IN, 4 mm², 500 V, 6.3 A, Ciemnobeżowy

Nr. produktu 2428950000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 73 Jest dodatkiem 5 Produkty pokrewne 19
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa Dane znamionowe IECEx/ATEX parametry systemu dalsze dane techniczne Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) Informacje ogólne dane znamionowe dane znamionowe wg UL Ważna informacja Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Version
Zacisk rozdzielający z bezpiecznikiem, PUSH IN, 4 mm², 500 V, 6.3 A, Ciemnobeżowy
Order No.
2428950000
Type
AAP21 4 FS
GTIN (EAN)
4050118438291
Förp.
50 szt.

Wymiary i masa

Depth
82 mm
Głębokość (cale)
3.228 inch
Głębokość wraz z szyną DIN
82.5 mm
Height
82 mm
Wysokość (cale)
3.228 inch
Width
6.1 mm
Szerokość (cale)
0.24 inch
Masa netto
18.4 g

Temperatury

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
długotrwała temperatura użytkowa, min.
-60 °C
długotrwała temperatura użytkowa, maks.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane tworzywa

Materiał podstawowy
Wemid
Barwny
Ciemnobeżowy
kolor elementów uruchamiających
czerwony
Klasa palności wg UL 94
V-0

Dane znamionowe IECEx/ATEX

Certificate No. (ATEX)
TUEV17ATEX8064U
Tanúsítvány száma (IECEX)
IECEXTUR17.0030U
Napięcie maks. (ATEX)
250 V
전류(ATEX)
6.3 A
Maks. przekrój przewodu (ATEX)
4 mm²
Napięcie maks. (IECEX)
250 V
Prąd (IECEX)
6.3 A
Wire cross section max. (IECEX)
4 mm²
Marking EN 60079-7
Ex ec II C Gc
Etykieta Ex 2014/34/WE
II 2 G D

parametry systemu

Wykonanie
bez LED
niezbędna płyta zamykająca
Tak
Liczba potencjałów
1
liczba poziomów
1
liczba zacisków na poziom
1
Liczba potencjałów w rzędzie
1
poziomy wewnętrznie zmostkowane
Nie
Przyłącze PE
Nie
Szyna montażowa
TS 35
Funkcja N
Nie
Funkcja PE
Nie
Funkcja PEN
Nie

dalsze dane techniczne

otwarte strony
z prawej strony
rodzaj montażu
TS 35
Rodzaj zamocowania
z możliwością zatrzaśnięcia
wersja przetestowana pod kątem eksplozji
Tak
Wskazówka montażowa
Szyna nośna
z czopem zatrzaskowym
Nie
zatrzaskowe
Nie

Przewody zaciskane (kolejne przyłącze)

Connection type, additional connection
PUSH IN

przewody zaciskane (złącze wymiarowane)

bliźniacza tulejka kablowa, min.
0.5 mm²
Connection cross-section, stranded, min.
0.14 mm²
Csatlakozás típusa
PUSH IN
Csatlakozási irány
u góry
Csatlakozások száma
1
Csupaszolási hossz
12 mm
Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1
  • Długość rurki:
    • min.:
      6 mm
    • maks.:
      10 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0.5 mm²
    • maks.:
      1 mm²
  • Długość rurki:
    • min.:
      7 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      1.5 mm²
    • maks.:
      2.5 mm²
  • Długość rurki:
    • min.:
      9 mm
    • maks.:
      15 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      4 mm²
Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4
  • Długość rurki:
    • min.:
      6 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0.5 mm²
    • maks.:
      1 mm²
  • Długość rurki:
    • min.:
      8 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      1.5 mm²
    • maks.:
      2.5 mm²
  • Długość rurki:
    • min.:
      10 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      4 mm²
Długość rurki dla podwójnej końcówki tulejkowej
  • Długość rurki:
    • min.:
      8 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0.5 mm²
    • maks.:
      1.5 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0.14 mm²
Kés mérete
0,6 x 3,5 mm
Maks. przekrój przyłącza, cienki przewód wielodrutowy, min.
0.14 mm²
Mérőeszköz, IEC 60947-1
A4
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0.14 mm²
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0.14 mm²
Tvilling-ändhylsa, max.
1.5 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0.14 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0.14 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
4 mm²

Informacje ogólne

Installation advice
Szyna nośna
Mounting rail
TS 35
Standards
Zgodnie z wymaganiami IEC 60947-7-3
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26

dane znamionowe

Przekrój pomiarowy
4 mm²
Napięcie znamionowe
500 V
napięcie znamionowe do złącza sąsiedniego
500 V
Znamionowe napięcie stałe
500 V
Znamionowe natężenie prądu
6.3 A
Prąd przy maksymalnym oprzewodowaniu
6.3 A
Normy
Zgodnie z wymaganiami IEC 60947-7-3
Rezystancja objętościowa wg IEC 60947-7-x
1 mΩ
Znamionowe napięcie udarowe
4 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
1.02 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Napięcie rozm. B (cURus)
300 V
Napięcie rozm. C (cURus)
150 V
Napięcie rozm. D (cURus)
300 V
Nr certyfikatu (cURus)
E60693
Prąd rozm. B (cURus)
10 A
Prąd rozm. C (cURus)
10 A
Prąd rozm. D (cURus)
10 A
Wielkość przewodu Factory wiring max (cURus)
10 AWG
Wielkość przewodu Factory wiring min (cURus)
26 AWG
Wielkość przewodu Field wiring max (cURus)
10 AWG
Wielkość przewodu Field wiring min (cURus)
26 AWG

Ważna informacja

Product information
Napięcie zależy od wybranego elementu bezpiecznika lub wybranej lampki wskaźnika

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
