Свойства
| Версия | Измерительный преобразователь тока, Контроль предельных значений, Вход : 0…20/25/30 A, Аналоговый выход, Релейный выход, Токоведущий кабель в отверстии для ввода |
| Заказ № | 1510320000 |
| Тип | ACT20P-CMT-30-AO-RC-P |
| GTIN (EAN) | 4050118319569 |
| Кол. | 1 Штука |

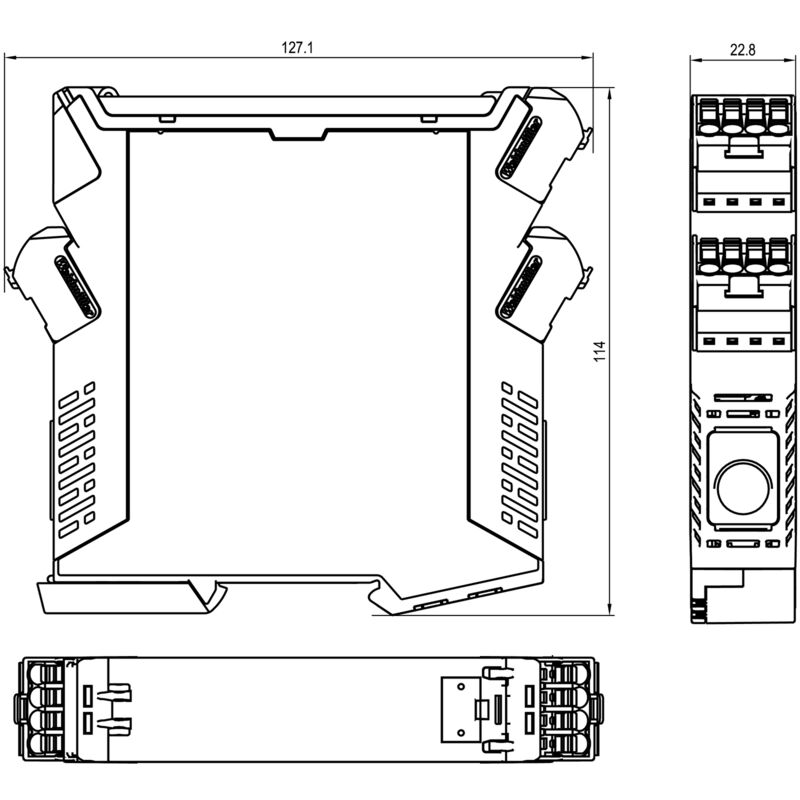

| Глубина | 114 mm |
| Глубина (дюймов) | 4,488 inch |
| Высота | 127,1 mm |
| Высота (в дюймах) | 5,004 inch |
| Ширина | 22,8 mm |
| Ширина (в дюймах) | 0,898 inch |
| Масса нетто | 204 g |
| Температура хранения | -40 °C...85 °C |
| Рабочая температура | -25 °C...60 °C |
| Влажность | 5...95 % без появления конденсата |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Входной диапазон измерения |
возможность конфигурирования
0…20/25/30 A переменного (RMS) или постоянного тока макс. пиковый ток 10 × IВход (1 с) Для измерения постоянного тока (AA): дисплей направления тока на выходе (-/+ аналоговое значение) |
| Входной сигнал | Токоведущий кабель в отверстии для ввода |
| Количество входов | 1 |
| Перегрузочная характеристика | Макс. пиковый ток: 10 × I-вход для 1 с. |
| Частота на входе, макс. | AC: 15…700 Hz (true root mean square) |
| Тип |
активное
подключенное управление должно быть пассивным |
| Коммутационное перенапряжение пост. тока, макс. | 24 V |
| Макс. коммутируемое напряжение, AC | 250 V |
| Номинальный ток переключения | 6 A |
| Тип |
Реле, 1 перекл. контакт
нормальная / инверсная регулировка |
| Ток | 2 × I Input |
| Функция аварийной сигнализации |
Ток перегрузки
Пониженный ток Настройка предела сигнала тревоги: 2…105 % Гистерезис: 5 % / 10 % Задержка аварийной сигнализации: 0…10 с |
| Цифровые выходы | 1 |
| Выходное напряжение |
регулируется
0...10 V 2…10 V 0...5 В 1...5 В -5…+5 V -10...+10 В |
| Выходной ток |
регулируемый
0...20 мА 4...20 мА -20…+20 мА |
| Количество аналоговых выходов | 1 |
| Напряжение нагрузки сопротивления | ≥ 10 кОм |
| Ток нагрузки сопротивления | ≤ 600 Ом |
| Функция передачи | прямой или инвертированный |
| Вид защиты | IP20 |
| Время переходного процесса |
≤ 300 ms (RMS)
≤ 60 ms (AA) |
| Гальваническая развязка |
размыкатель на 4 направления;
между входом / выходом / питанием / реле |

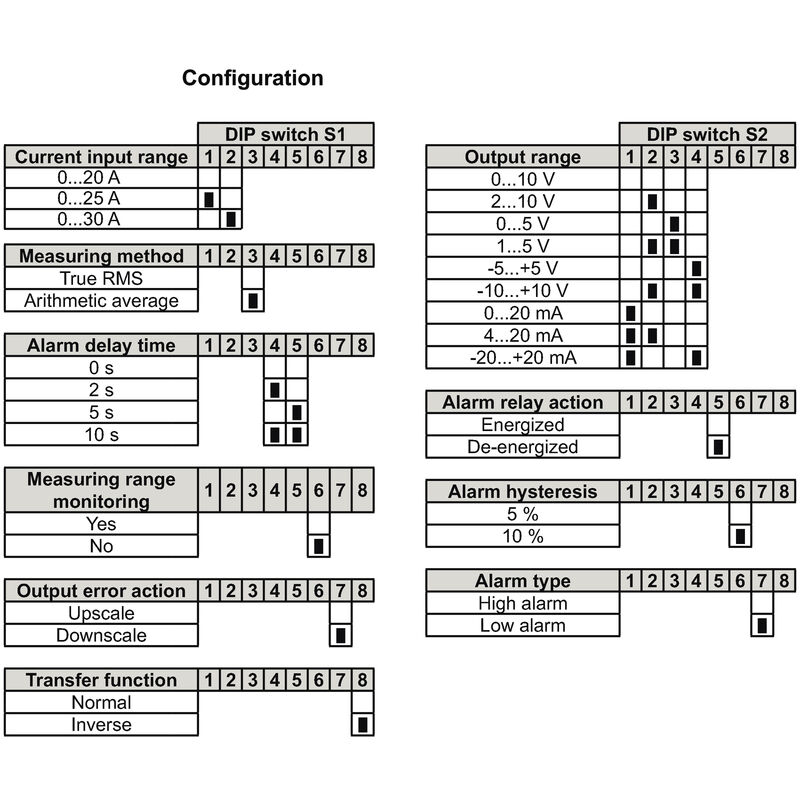

| Конфигурация | DIP-переключатель и потенциометр |
| Напряжение питания | 16,8 V…31,2 V |
| Потребляемая мощность, макс. | 2,2 W |
| Рейка | TS 35 |
| Температурный коэффициент |
typ. 0.04 % / K
max. 0.09 % / K |
| Точность | <0,75 % FSR |
| Гальваническая развязка |
размыкатель на 4 направления;
между входом / выходом / питанием / реле |
| Импульсное перенапряжение, до | 6,4 кВ (1,2/50 мкс) |
| Испытательное напряжение | 4 kV |
| Категория перенапряжения | III |
| Напряжение развязки | 4 кВэфф. / 1 мин. |
| Нормы по ЭМС | EN 61326-1 |
| Расчетное напряжение | 300 V ACrms |
| Степень загрязнения | 2 |
| Вид соединения | PUSH IN |
| Момент затяжки, мин. | 0,4 Nm |
| Момент затяжки, макс. | 0,6 Nm |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm² |
| Диапазон зажима, мин. | 0,5 mm² |
| Диапазон зажима, макс. | 2,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Сечение подключаемого провода, одножильного, мин. | 0,2 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,2 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,2 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сведения об изделии |
Устройства серии ACT20P-CMT-XX-(AO)-RC-P измеряют и контролируют постоянный и переменный ток до 60 А. Используемый в них метод измерения реальных действующих значений обеспечивает точность измерения даже при искажении формы кривой тока. Устройства оснащены встроенной функцией контроля предельных значений с регулируемым порогом переключения, задержкой и гистерезисом, а также релейным выходом. Отличительные особенности • Измерение реальных действующих (истинных среднеквадратических) значений или средних арифметических значений и бесконтактная технология с использованием сквозных отверстий • Контроль предельных значений для обнаружения избыточного или пониженного тока • Релейный выход на основе принципа разомкнутой / замкнутой цепи • Регулируемая задержка срабатывания для фильтрации пиковых значений тока • Индикация рабочего состояния и ошибок с помощью светодиодов на передней панели и выходных сигналов по стандартам NE43, NE44, NE107 • Надежная четырепроводная гальваническая развязка по стандарту IEC/EN 61010-2-201 |
| Одобрение / сертификат / документ о соответствии |
[Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152118)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35553) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178161) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1510320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1510320000) |
| Программное обеспечение | [DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389) |
| Пользовательская документация | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_45615) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| Сертификаты |   |
| Сертификаты | CULUS; |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E141197 |
