ACT20X-HDI-SDO-S

EX-преобразователь сигналов, Вход Ex: датчик/коммутатор NAMUR, Безоп. выход: оптопара, 1-канальн.

№ продукта 8965360000

Свойства

Основные данные для заказа

Версия	EX-преобразователь сигналов, Вход Ex: датчик/коммутатор NAMUR, Безоп. выход: оптопара, 1-канальн.
Заказ №	8965360000
Тип	ACT20X-HDI-SDO-S
GTIN (EAN)	4032248784875
Кол.	1 Штука

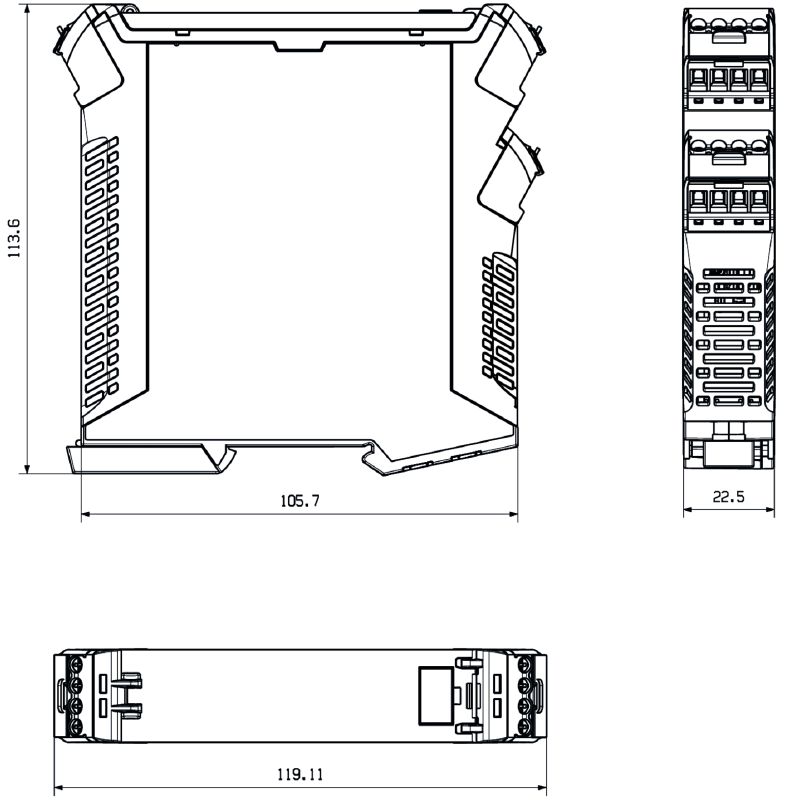

Размеры и массы

Глубина	113,6 mm
Глубина (дюймов)	4,472 inch
Высота	119,2 mm
Высота (в дюймах)	4,693 inch
Ширина	22,5 mm
Ширина (в дюймах)	0,886 inch
Масса нетто	170 g

Температуры

Температура хранения	-20 °C...85 °C
Рабочая температура	-20 °C...60 °C
Влажность	0...95 % (без появления конденсата)

Вероятность сбоя

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C001_V2R1.pdf)
SIL согласно IEC 61508	2
MTBF	215 a

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует с исключением
Исключение из RoHS (если применимо/известно)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

Вид монтажа	Опорная рейка на защелках
Монтажное положение	горизонтально или вертикально
Рейка	TS 35

Вход EX

NAMUR-питание	8 V DC / 8 mA
Входное сопротивление	1 кОм
Высокий пороговый уровень	> 2,1 мА
Выходной сигнал при обрыве провода	<0,1 мА > 6,5 мА (в случае обрыва провода)
Датчик	NAMUR-Чувствительность в соответствии с EN60947-5-6 переключение с или без RS, RP
Длительность импульса	> 0.1 ms
Низкий уровень триггера	<1,2 мА
Питание датчика	8 V DC / 8 mA
Сопротивление	Последовательный резистор 750 Ом Параллельный резистор 15 кОм
Тип	искробезопасная схема
Частота на входе, макс.	0...5 kHz

Цифровой вывод

Непрерывный ток	80 mA
Номинальное рабочее напряжение	30 V DC
Тип	NPN-транзистор
Функциональность	Выход = вход прямой или инверсный (возможность конфигурирования)
Частота коммутаций, макс.	≤ 5 kHz

Выходной сигнал

Непрерывный ток	≤ 0,5 A AC / 0,3 A DC (безопасная зона) ≤ 0,5 A AC / 1 A DC (зона 2)
Номинальное рабочее напряжение	≤ 125 В AC / 110 В DC (взрывозащенная область) ≤ 32 В AC / 32 В DC (Зона 2)
Тип	Реле состояния 1 НЗ (без напряжения)
Уровень мощности	≤ 62.5 ВA / 32 Вт (защищенная зона) ≤ 16 ВA / 32 Вт (Зона 2)
Функция аварийной сигнализации	Обрыв цепи на входе Короткое замыкание на входе Отсутствует напряжение питания Ошибка устройства

Общаяя информация

Вид защиты	IP20
Вид соединения	Винтовое соединение
Влажность	0...95 % (без появления конденсата)
Конфигурация	с программным обеспечением FDT/DTM Требуется конфигурационный адаптер 8978580000 CBX200 USB
Напряжение питания	19,2…31,2 В DC
Потребляемая мощность	≤ 1,1 Вт
Рабочая высота	≤ 2000 м

Размер изоляции

Напряжение развязки	2 кВ, вход / выход / питание
Нормы	EN 61010-1
Нормы по ЭМС	EN 61326-1
Расчетное напряжение	300 В

Данные для применения в зоне Ех (ATEX)

Место установки	Устройство установлено в безопасной зоне, зона 2
Мощность P₀	32 mW
Напряжение U₀	10.6 В DC
Обозначение	II (1) G [Ex ia Ga] IIC/IIB/IIA II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Ток I₀	12 mA DC

Основные технические данные по безопасности

Description of the "safe state"	High impedance
Diagnostic test interval	10 s
T_proof	5 a
Total failure rate for safe detected failures (λ_SD)	0 FIT
Тип устройства	B
Отказоустойчивость оборудования (HFT)	0
Категория безопасности	SIL 2
Safe Failure Fraction (SFF)	92 %
Mean Time To Repair (MTTR)	8 h
Total failure rate for safe undetected failures (λ_SU)	275 FIT
Total failure rate for dangerous detected failures (λ_DD)	135 FIT
Total failure rate for dangerous undetected failures (λ_DU)	36 FIT
Вероятность отказа в час PFH	3.62 x 10^-8 h^-1
Demand mode	High
Demand rate	1 000 s

Технические данные по безопасности - режим пониженного спроса

Average Probability of Failure on Demand (PFD_avg)

1.58 x 10^-4 (T_proof = 1 year)
3.17 x 10^-4 (T_proof = 2 years)
7.92 x 10^-4 (T_proof = 5 years)

Размеры

Вид соединения	Винтовое соединение
Момент затяжки, мин.	0,4 Nm
Момент затяжки, макс.	0,6 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,	2,5 mm²
Диапазон зажима, мин.	0,25 mm²
Диапазон зажима, макс.	2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Поперечное сечение подключаемого провода AWG, макс.	AWG 12

Гарантия

Период времени

3 года

Загрузки

Одобрение / сертификат / документ о соответствии	[Application notes -- Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_35511) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Application notes -- Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97039) [Application notes -- Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97149) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66773)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8965360000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8965360000)
Программное обеспечение	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Пользовательская документация	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35626) [Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_40044) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Тендерные спецификации

Подробная спецификация

Усилитель-разъединитель для датчиков Namur для применения во взрывоопасных зонах Ex,
1-канальный усилитель-разъединитель с монтажной шириной 22,5 мм с внешним электропитанием,
для передачи и развязки сигналов датчика Namur из зоны Ex 0, 1, 2 в безопасную
зону.
На выходе в распоряжение предоставляется коммутирующий транзистор NPN и общий контакт аварийной сигнализации
(релейный / нормально разомкнутый) для сообщений о состоянии/ошибке.
Предусмотрена возможность конфигурирования модуля при помощи стандартного программного обеспечения FDT/DTM.

Корпус для установки в ряд на монтажную рейку TS35
Размеры: Д/Ш/В 119,2/ 22,5/ 113,6
Технология винтового соединения/ номинальная площадь поперечного сечения 2,5 мм²Степень защиты: IP 20

Вход                       Датчик NAMUR согласно EN 60947
                                    8 В DC / 8 мА электропитание датчика
                                    0...5 кГц входная частота
                                    Обнаружение обрыва провода
Выход                                          NPN-транзистор
                                     30 В DC @ 80 мА
                                     5 кГц частота коммутации
                                     < 2, 5 VDC Spannungsfall
Выход аварийной сигнализации - реле 1 нормально разомкнутый контакт
                                     250 В AC / 30 В DC @ 2 A, безопасная область
                                     32 В AC @ 0,5 A/ 32 В DC @ 1 A, зона 2
Электропитание                                    19...31,2 В DC
Мощность потерь прим. 1,8 Вт
Диапазон температур
окружающей среды -20 °C...+60 °C

Надежная развязка                  EN 61010, 3-канальная гальваническая развязка до 2,6 кВ AC/DC всех цепей относительно друг друга
Рабочее напряжение                   300 В AC/DC при категории перенапряжения II и классе загрязнения 2
Сертификаты cULus, ATEX IECEX, FM

ATEX-маркировка II 3 G ExnA nC IIC T4
ATEX-данные U₀ = 10, 6 В DC
                                      I₀ = 12 мА DC
                                      P₀ = 32 ^_Вт^_Тип                                                           ACT20X-HDI-2SDO-2SDO-S

Краткая спецификация

Сертификаты

Сертификаты	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXKEM](/picture/IECEXKEM.gif) ![KEMAATEX](/picture/KEMAATEX.gif)
Сертификаты	DNVGL;
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cULus)	E337701
