Свойства

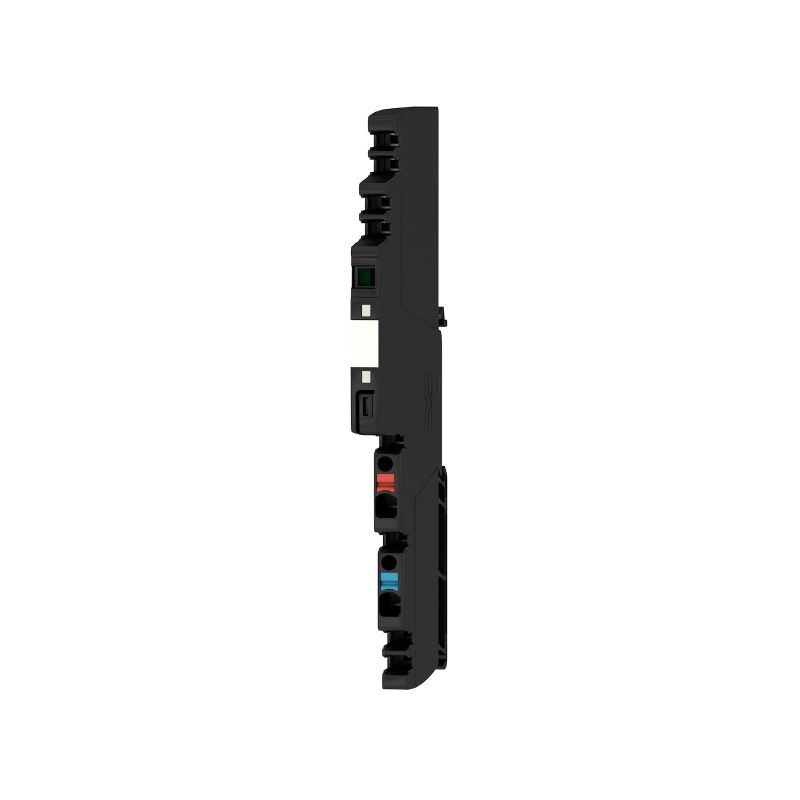

| Версия | Контроль нагрузки электронных систем, 6 A, 24 В DC |
| Заказ № | 2082310000 |
| Тип | AMG ELM-6F EX |
| GTIN (EAN) | 4050118419474 |
| Кол. | 1 Штука |
| Глубина | 96,5 mm |
| Глубина (дюймов) | 3,799 inch |
| Высота | 125 mm |
| Высота (в дюймах) | 4,921 inch |
| Ширина | 6,1 mm |
| Ширина (в дюймах) | 0,24 inch |
| Масса нетто | 40 g |
| Температура хранения | -40 °C...85 °C |
| Рабочая температура | -25 °C...70 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | a7fff16c-85aa-4fb0-a206-7be03f41b0b7 |
| Диапазон входного напряжения пост. тока | 18…30 V DC |
| Защита от перенапряжения | Ограничительный диод |
| макс. допустимая остаточная пульсация на входе | 100 mVpp |
| Номинальное входное напряжение | 24 В DC |
| Потребляемый ток (полная нагрузка) | IOUT +30 mA |
| Потребляемый ток (холостой ход) | 25 mA |
| Предохранитель на входе (внутр.) | Да |
| Pегулируемый номинальный ток | Нет |
| Емкостная нагрузка | 15 000 мкФ |
| Задержка включения | 1 с |
| Защита от перенапряжения | Ограничительный диод |
| Номинальный ток | 6 A |
| Технология соединения | PUSH IN |
| Характеристика срабатывания | см. характеристическую кривую |
| MTTF |
|
| Вид защиты | IP20 |
| Категория перенапряжения | III |
| Конформное покрытие | Да |
| Потери мощности, номинальная нагрузка | 1 075 mW |
| Потери мощности, холостой ход | 415 mW |
| Реле для активации выхода | Нет |
| Функциональная клавиша |
Время активирования <3 с.
Сброс ВКЛ |
| Категория перенапряжения | III |
| Количество клемм | 2 (+ / -) |
| Лезвие отвертки | 0,6 x 3,5 |
| Сечение подключаемого провода, AWG/кило(кр. мил) , макс. | 12 AWG |
| Сечение подключаемого провода, AWG/кило(кр. мил) , мин. | 26 AWG |
| Сечение подключаемого провода, гибкого , макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого , мин. | 0,14 mm² |
| Сечение подключаемого провода, жесткого , макс. | 2,5 mm² |
| Сечение подключаемого провода, жесткого , мин. | 0,14 mm² |
| Технология соединения | PUSH IN |
| Зеленый светодиод | Работа (безотказная) |
| Красный светодиод |
Контроль нагрузки отключен
Сработала функция контроля нагрузки (мигание) Внутренняя ошибка (быстрое мигание) |
| Одобрение / сертификат / документ о соответствии |
[MaxGuard AMG ELM EX UL 61010-1 .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306121)
[MaxGuard AMG ELM EX UL C1D2 .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306122) [MaxGuard AMG ELM UL 508 CSA C22.2.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306123) [MaxGuard EX ATEX .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306140) [BV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_308051) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_308052) [ABS Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_308054) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_310593) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85823) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_314088) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65898) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2082310000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2082310000) |
| Уведомление об изменении продукта | [Release-Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_322198) |
| Пользовательская документация |
[Manual_maxGUARD](https://mdcop.weidmueller.com/mediadelivery/asset/900_43594)
[Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_68844) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002057 |
| ETIM 7.0 | EC002057 |
| ETIM 8.0 | EC002057 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-10-16 |
| ECLASS 9.1 | 27-37-10-16 |
| ECLASS 10.0 | 27-37-10-16 |
| ECLASS 11.0 | 27-37-10-16 |
| ECLASS 12.0 | 27-37-10-16 |
| ECLASS 13.0 | 27-37-10-16 |
| ECLASS 14.0 | 27-37-10-16 |
| Сертификаты |              |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Сертификат № (cULus) | E258476 |
| Номер сертификата (cULusEX) | E470829 |
