Свойства

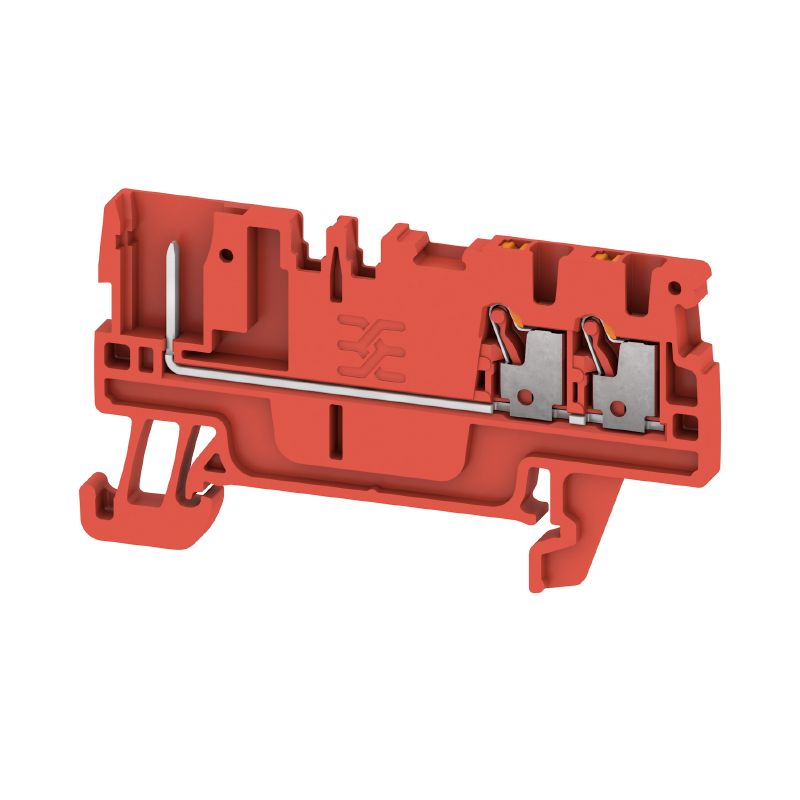

| Версия | Клемма со встроенным разъемом, PUSH IN, 2.5 mm², 500 V, 17.5 A, красный |
| Заказ № | 2762010000 |
| Тип | APGTB 1.5 FT 3C/1 RD |
| GTIN (EAN) | 4064675012962 |
| Кол. | 50 Штука |
| Глубина | 33,5 mm |
| Глубина (дюймов) | 1,319 inch |
| Высота | 62 mm |
| Высота (в дюймах) | 2,441 inch |
| Ширина | 3,5 mm |
| Ширина (в дюймах) | 0,138 inch |
| Масса нетто | 4,7 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | красный |
| Цвет элементов управления | оранжевый |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | TUEV16ATEX7940U |
| Сертификат № (IECEX) | IECEXTUR16.0046U |
| Поперечное сечение провода, макс. (ATEX) | 1.5 mm² |
| Поперечное сечение провода, макс. (IECEX) | 1.5 mm² |
| Требуется концевая пластина | Да |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 3 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид крепления | защелкиваемый |
| Вид монтажа | TS 35 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| с фиксатором | Нет |
| Тип соединения, дополнительное соединение | втычной |
| Вид соединения | PUSH IN |
| Диапазон зажима, макс. | 1,5 mm² |
| Диапазон зажима, мин. | 0,14 mm² |
| Длина зачистки изоляции | 8 mm |
| Калибровая пробка согласно 60 947-1 | A1 |
| Количество соединений | 3 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,4 x 2,0 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 1,5 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 1,5 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Нормы | По стандарту IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Рейка | TS 35 |
| Функция PEN | Нет |
| Расчетное сечение | 2,5 mm² |
| Номинальное напряжение | 500 V |
| Номинальное напряжение пост. тока | 500 V |
| Номинальный ток | 17,5 A |
| Ток при макс. проводнике | 17,5 A |
| Нормы | По стандарту IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,83 mΩ |
| Номинальное импульсное напряжение | 6 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 0,56 mW |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Напряжение, класс B (cURus) | 300 V |
| Напряжение, класс C (cURus) | 300 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 14 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 14 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 26 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 13 A |
| Ток, класс C (cURus) | 13 A |
| Ток, класс D (cURus) | 5 A |
| Одобрение / сертификат / документ о соответствии |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_105819)
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199359) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_263649) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2762010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2762010000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2762010000&norm=0) |
| Пользовательская документация | [User Manual APGTB FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_229205) |
| Информация о безопасности | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-17 |
| ECLASS 14.0 | 27-25-01-17 |
| Сертификаты |      |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
