B2CF 3.50/30/180 SN OR BX
제품 이미지
B2CF 3.50/30/180 SN OR BX
제품 이미지
B2CF 3.50/30/180 SN OR BX

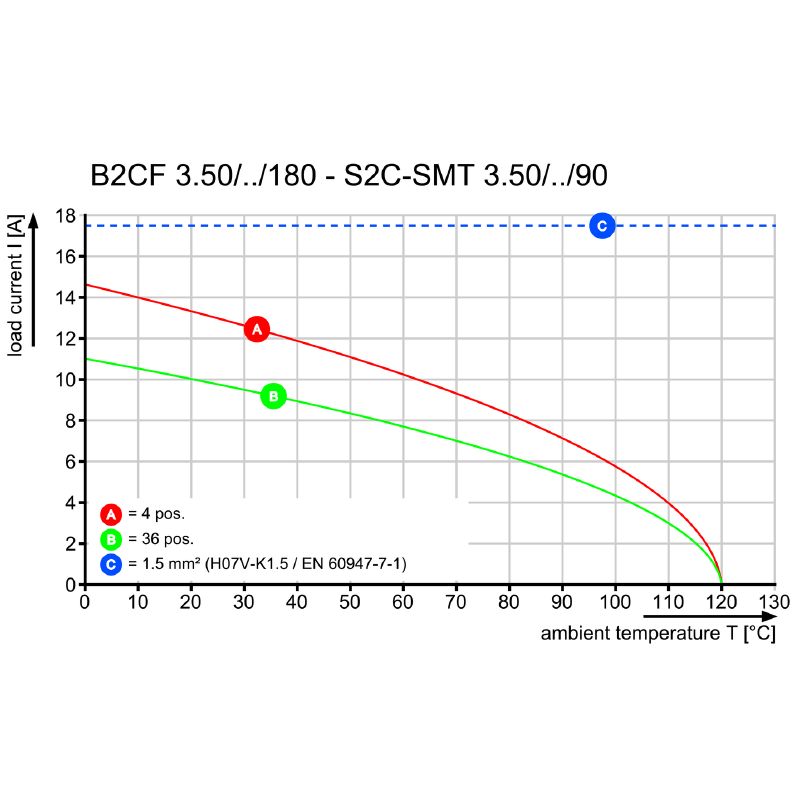

Graph
B2CF 3.50/30/180 SN OR BX
제품 장점
Solid PUSH IN contact
Safe and durable
B2CF 3.50/30/180 SN OR BX
제품 장점
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/30/180 SN OR BX
제품 장점
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/30/180 SN OR BX
사용 예

B2CF 3.50/30/180 SN OR BX

PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 30, 180°, 작동 버튼으로 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스

항목 번호 1277420000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 2 상대품 2 관련 제품 36
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 유형 테스트 중요 참고 사항 분류

승인

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 30, 180°, 작동 버튼으로 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스
Código
1277420000
Type
B2CF 3.50/30/180 SN OR BX
GTIN (EAN)
4050118067057
수량
30 items
제품 데이터
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
패키징
박스

치수 및 중량

Tiefe
25.25 mm
깊이 (인치)
0.994 inch
Altura
15.2 mm
높이 (인치)
0.598 inch
Width
52.5 mm
폭 (인치)
2.067 inch
Nettó tömeg
19.73 g

환경 제품 규정 준수

Estado de cumplimiento de la directiva RoHS
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음
제품 탄소 발자국
  • 요람에서 게이트까지:
    0.439 kg CO2eq.

시스템 매개변수

제품군
OMNIMATE 시그널 - 시리즈 B2C/S2C 3.50 - 2층
결선 유형
필드 결선
와이어 결선 방식
작동 버튼으로 PUSH IN
피치(mm)(P)
3.5 mm
피치(인치)(P)
0.138 "
Conductor outlet direction
180°
극 수
30
L1(mm)
49 mm
L1(인치)
1.929 "
행 수
1
핀 시리즈 수량
2
정격 단면적
15 mm²
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드
보호 등급
IP20
완전하게 마운트된 경우
코딩 가능
예
탈피 길이
10 mm
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264
플러그 주기
25
플러깅 힘/폴, 최대
3.5 N
당기는 힘 / 폴, 최대
3.5 N

자재 데이터

Materiał izolacyjny
PA 66 GF 30
Colour
주황색
작동 요소의 색상
검정
Tabela kolorów (podobny)
RAL 2000과 유사
절연재 그룹
II
Comparative Tracking Index (CTI)
≥ 600
Opór izolacji
≥ 108 Ω
UL 94 가연성 등급
V-0
Materiał styków
구리 합금
Powierzchnia styku
주석 도금
Struktura warstwowa wtyku
2...5 µm Sn 용융 납땜처리
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-40 °C
온도 범위, 설치, 최대
120 °C

결선에 적합한 컨덕터

Zakres zaciskania, min.
0.14 mm²
Clamping range, max.
1.5 mm²
결선 단면규격 AWG, 최소
AWG 30
Wire connection cross section AWG, max.
AWG 16
단선, 최소 H05(07) V-U
0.14 mm²
jednodrutowe, maks. H05(07) V-U
1.5 mm²
fintrådig, min. H05(07) V-K
0.14 mm²
Гибкий, макс. H05(07) V-K
1.5 mm²
avec embout isolé DIN 46 228/4, min.
0.14 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.14 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1.5 mm²
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.14 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9028240000
  • Cross-section for conductor connection:
    • 유형:
      미세 와이어
    • 공칭:
      0.25 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025780000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025790000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9028270000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004050000
  • 도체 결선 단면적:
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9028290000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0542500000
  • 도체 결선 단면적:
    • 공칭:
      1
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9028320000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0282800000
  • 도체 결선 단면적:
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0186500000
Tekst referencyjny
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
13.4 A
정격 전류, 최대 극 수(Tu=20°C)
10 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
12 A
정격 전류, 최대 극 수(Tu=40°C)
9 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2.5 kV
odporność na zwarcia
3 x 1s, 80 A

CSA에 따른 정격 데이터

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 C / CSA)
50 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
9.5 A
Rated current (Use group C / CSA)
9.5 A
Rated current (Use group D / CSA)
9.5 A
와이어 단면적, AWG, 최소
AWG 30
Wire cross-section, AWG, max.
AWG 16
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 C / UL 1059)
50 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
9.5 A
정격 전류(사용 그룹 C / UL 1059)
9.5 A
정격 전류(사용 그룹 D / UL 1059)
9.5 A
와이어 단면적, AWG, 최소
AWG 30
와이어 단면적, AWG, 최대
AWG 16
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
351 mm
VPE 폭
137 mm
VPE 높이
40 mm

유형 테스트

테스트: 표시 내구성
  • 표준:
    IEC 61984 섹션 6.2 및 7.3.2 / 10.11, IEC 60068-2-70 / 12.95에서 패턴 가져옴
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 날짜 시계, 승인 마킹 UL, 승인 마킹 cULus
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
테스트: 접속 오류(비호환성)
  • 표준:
    IEC 61984 섹션 6.3 및 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • 테스트:
    180 회전, 코딩 요소 불포함
  • 평가:
    통과
  • 테스트:
    180° 회전, 코딩 요소 포함
  • 평가:
    통과
  • 테스트:
    육안 검사
  • 평가:
    통과
테스트: 클램프 사용 가능한 단면
  • 표준:
    IEC 60999-1 섹션 7 및 9.1 / 11.99, IEC 60947-1 섹션 8.2.4.5.1 / 03.11
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.14 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.14 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
Test for damage to and accidental loosening of conductors
  • 표준:
    IEC 60999-1 섹션 9.4 / 11.99
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.75
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.75
  • 평가:
    통과
  • 요구 사항:
    0.4 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U1.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K1.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
풀아웃 테스트
  • 표준:
    IEC 60999-1 섹션 9.5 / 11.99
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.75
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.75
  • 평가:
    통과
  • 요구 사항:
    ≥40 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U1.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K1.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과

중요 참고 사항

Conformità IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notas
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 와이어 단면이 더 큰 경우 압착공구 PZ 1.5(주문 번호 9005990000) 또는 PZ 6/5(주문 번호 9011460000)를 사용하여 페럴을 A 형태로 압착할 것을 권장합니다.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 도체의 최대 외경: 2.6 mm
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
