BCL-SMT 3.81/12/180 1.5SN BK BX

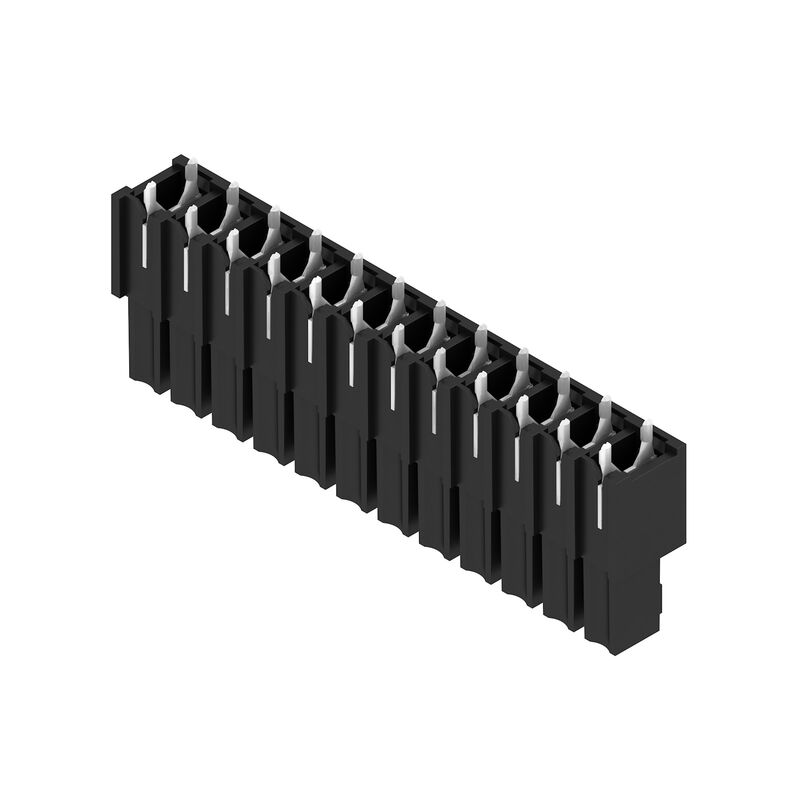

製品イメージ
BCL-SMT 3.81/12/180 1.5SN BK BX

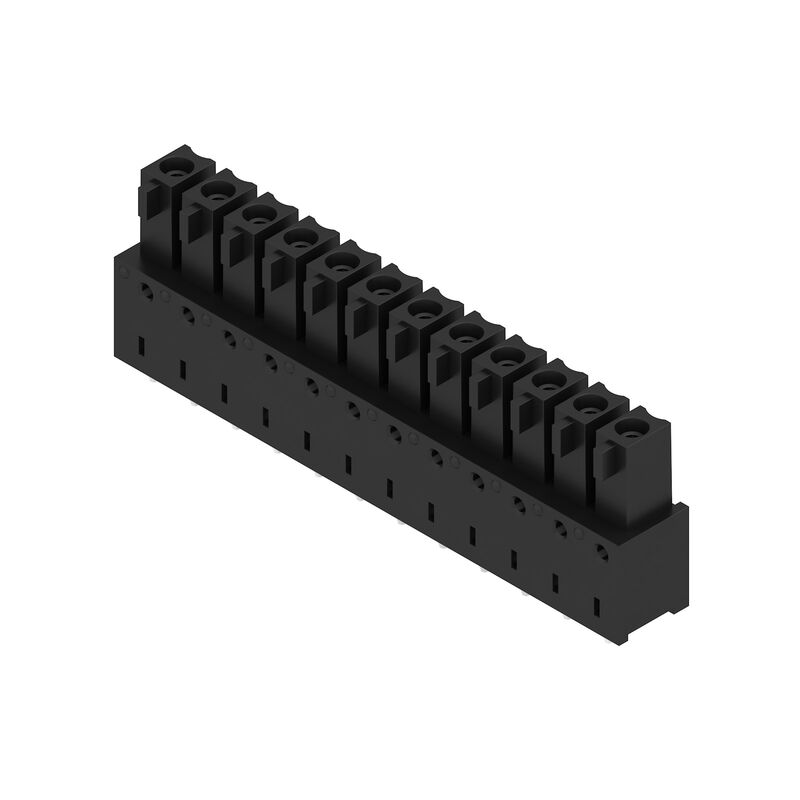

製品イメージ
BCL-SMT 3.81/12/180 1.5SN BK BX
寸法図
BCL-SMT 3.81/12/180 1.5SN BK BX
グラフ
BCL-SMT 3.81/12/180 1.5SN BK BX
グラフ

BCL-SMT 3.81/12/180 1.5SN BK BX

Connettore per circuito stampato, Connettore femmina, chiuso lateralmente, Collegamento a saldare THT/THR, 3.81 mm, Numero di poli: 12, 180°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Box

商品番号 1976640000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 10
Omologazioni Dati generali per l’ordinazione Размеры и массы Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Névleges adatok IEC szerint CSA에 따른 정격 데이터 Rated data acc. to UL 1059 Imballaggio Nota importante 분류

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Dati generali per l’ordinazione

Változat
Connettore per circuito stampato, Connettore femmina, chiuso lateralmente, Collegamento a saldare THT/THR, 3.81 mm, Numero di poli: 12, 180°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Box
Rendelési szám
1976640000
Típus
BCL-SMT 3.81/12/180 1.5SN BK BX
GTIN (EAN)
4032248679089
Qty.
50 items
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 10 A
Packaging
Box

Размеры и массы

Nettó tömeg
5,12 g

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme senza esenzione
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Specifiche di sistema

Termékcsalád
OMNIMATE Signal - Serie BC/SC 3.81
Csatlakozás típusa
Collegamento al circuito stampato
Felszerelés NYÁK-ra
THT/THR 용접 결선
Raszter mm-ben (P)
3,81 mm
Raszter inch-ben (P)
0,15 "
Kimenő könyök
180°
Pólusszám
12
Forrasztótüskék száma pólusonként
2
Longueur du picot à souder (l)
1,5 mm
Forrasztótüske tűrése
0 / -0,02 mm
Forrasztótüske méretei
d = 0,8 mm
Forrasztótüske méretei=d Tűrés
+0,05 / -0,05 mm
Forrasztószem lyukátmérő (D)
1,2 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Outside diameter of solder pad
1,9 mm
Sablon nyílás átmérő
1,6 mm
L1, mm
41,91 mm
L1 in inches
1,65 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
Safe from back-of-hand touch
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged
体積抵抗
≤5 mΩ
コーディング可能
はい
差し込み力 / 極、最大.
9,5 N
引張強度/極、最大.
6 N

Dati del materiale

Szigetelőanyag
LCP GF
Szín
검정
Színskála (hasonló)
RAL 9011과 유사
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 175
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Érintkező anyaga
Cu-legering
Érintkező felület
tinned
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Dugaszolható csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
120 °C
温度範囲、設置、最小
-25 °C
温度範囲、設置、最大
120 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
15,4 A
Névleges áram, min. pólusszám (Tu=40°C)
17,5 A
Névleges áram, maximális pólusszám (Tu=40°C)
13,8 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1s with 76 A

CSA에 따른 정격 데이터

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
50 V
Névleges áram (B felhasználási csoport / CSA)
11 A
Névleges áram (C felhasználási csoport / CSA)
11 A

Rated data acc. to UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
10 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
仕様は最大値です – 詳細については承認証明書を参照してください。

Imballaggio

Csomagolás
Box
VPE hosszúság
25 mm
VPE szélesség
120 mm
VPE magasság
245 mm

Nota importante

IPC megfelelőség
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
Megjegyzések
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
