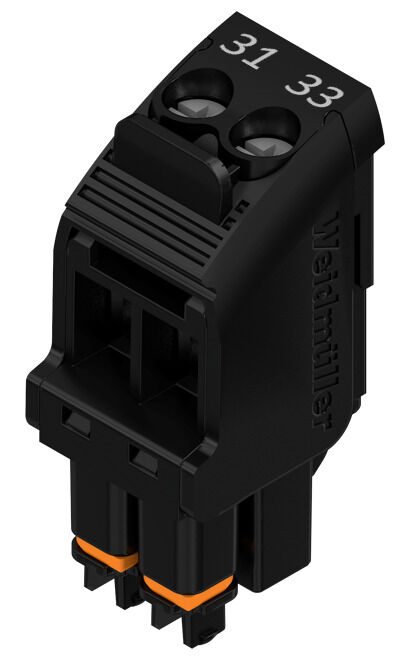

Штекерный соединитель печатной платы, Гнездовой разъем, 5.00 mm, Количество полюсов: 2, 90°, Винтовое соединение, PRT 31 / 32; cod. 07, Ящик

№ продукта 2492630000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 11
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Данные о материалах Dane ogólne Важное примечание Изображения продукции Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Гнездовой разъем, 5.00 mm, Количество полюсов: 2, 90°, Винтовое соединение, PRT 31 / 32; cod. 07, Ящик
Заказ №
2492630000
Тип
BHZ 5.00/02 BK/BK PRT 31/07
GTIN (EAN)
4050118502114
Кол.
150 Штука
Продуктное отношение
IEC: 400 V / 10 A / 0.2 - 2.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 12
Упаковка
Ящик

Размеры и массы

Глубина
30,6 mm
Глубина (дюймов)
1,205 inch
Высота
29 mm
Высота (в дюймах)
1,142 inch
Ширина
14,6 mm
Ширина (в дюймах)
0,575 inch
Длина
14,6 mm
Длина (в дюймах)
0,575 inch
Nettogewicht
4 g

Экологическое соответствие изделия

RoHS-Konformitätsstatus
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Серия изделия
OMNIMATE Housing — серия CH20M
Вид соединения
Полевое соединение
Метод проводного соединения
Винтовое соединение
Шаг в мм (P)
5 mm
Шаг в дюймах (P)
0,197 "
Направление вывода кабеля
90°
Количество полюсов
2
Количество полюсных рядов
1
Расчетное сечение
2,5 mm²
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа тыльной стороной руки
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20 в установленном состоянии
Кодируемый
Да
Stripping length
8 mm
Момент затяжки, мин.
0,4 Nm
Момент затяжки, макс.
0,6 Nm
Зажимной винт
M 2,5
Лезвие отвертки
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Циклы коммутации
25

Данные о материалах

Isolierstoff
PA 66 GF 30
Colour
черный
Farbtabelle (ähnlich)
RAL 9011
Insulating material group
I
Comparative Tracking Index (CTI)
600 ≤ CTI
Класс пожаростойкости UL 94
V-0
Kontaktmaterial
CuSn
Contact surface
луженые
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-25 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
3,31 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 14
Solid, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
2,5 mm²
Többeres, min. H07V-R
0,2 mm²
semirrígido, máx. H07V-R
2 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 мм x 2,4 мм; 3,0 мм
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
10 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
9 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Creepage distance, min.
3,2 mm
Luftstrecke, min.
3 mm

Номинальные характеристики по CSA

Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
50 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования C/CSA)
10 A
Rated current (Use group D / CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12

Номинальные характеристики по UL 1059

Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования C/UL 1059)
50 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Номинальный ток (группа использования C/UL 1059)
10 A
Номинальный ток (группа использования D/UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12

Данные о материалах

Insulating material group
I
Izolační materiál
PA 66 GF 30
Klasifikace hořlavosti UL 94
V-0
Kriechstromfestigkeit (CTI)
600 ≤ CTI

Dane ogólne

Farbe
черный
Farbtabelle (ähnlich)
RAL 9011
Schutzart
IP20 в установленном состоянии

Важное примечание

IPC-Konformität
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Изображения продукции

Подпись к рисунку - 05
Подобно иллюстрации
Пример использования
Подпись к рисунку - 06
Кривая ухудшения параметров
Подпись к рисунку - 07
Кривая ухудшения параметров

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
