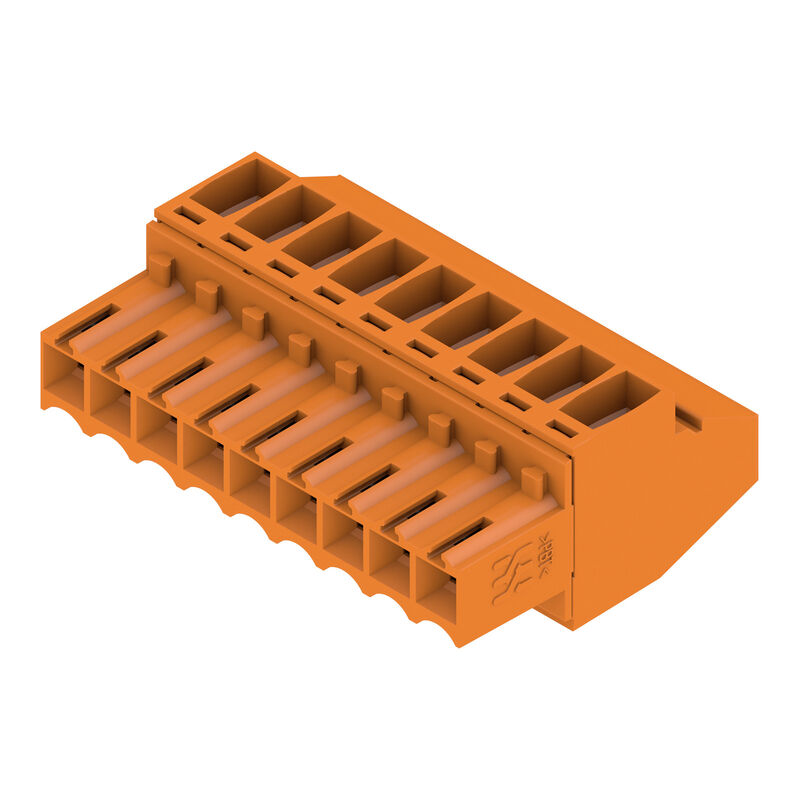

BL 3.50/09/90 SN OR BX
Zdjęcie produktu

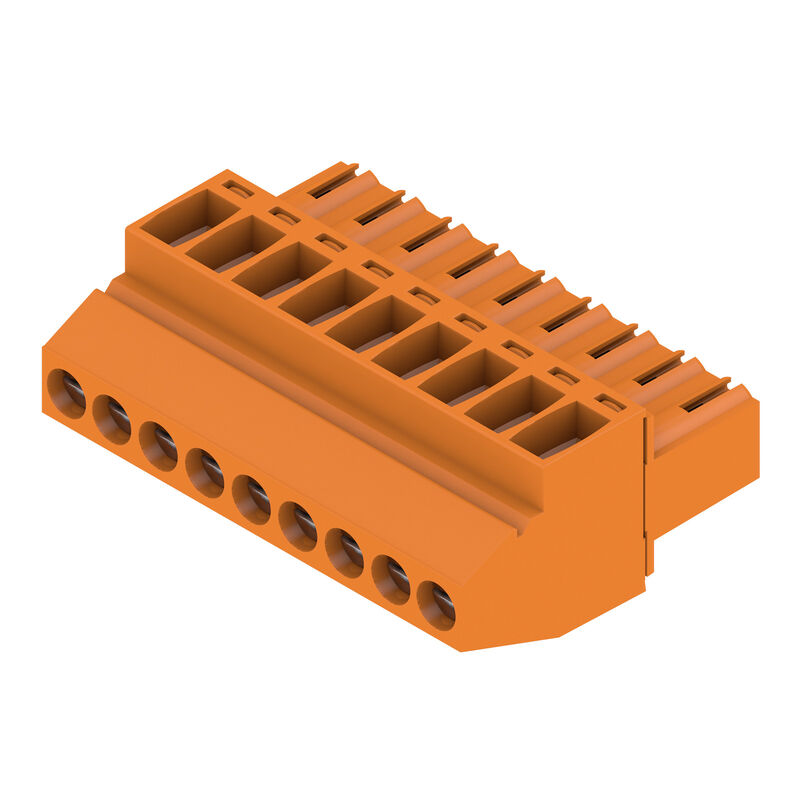

BL 3.50/09/90 SN OR BX
Zdjęcie produktu
BL 3.50/09/90 SN OR BX
Rysunek wymiarowany
BL 3.50/09/90 SN OR BX
Wykres
BL 3.50/09/90 SN OR BX
Wykres

BL 3.50/09/90 SN OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 9, 90°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte

Nr. produktu 1638620000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Odpowiedniki 11 Produkty pokrewne 27
Homologaciones Informations générales de commande Dimensions and weights Conformité environnementale du produit Paramètres système Material data Conductores aptos para conexión Rated data acc. to IEC Rated data acc. to CSA Dane znamionowe wg UL 1059 Embalaje Controlli sulla tipologia Nota importante 분류

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 9, 90°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte
Order No.
1638620000
Type
BL 3.50/09/90 SN OR BX
GTIN (EAN)
4008190276164
Qty.
54 szt.
parametry produktu
IEC: 320 V / 12 A / 0.2 - 1.5 mm²
UL: 300 V / 8 A / AWG 28 - AWG 14
opakowanie
skrzynia

Dimensions and weights

Depth
22,45 mm
Tiefe (inch)
0,884 inch
Height
12 mm
높이 (인치)
0,472 inch
Width
31,5 mm
Width (inches)
1,24 inch
Nettogewicht
8,29 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktspezifischer CO2-Fußabdruck
  • Kołyska do bramy:
    0.2 kg CO2 eq.

Paramètres système

Skupina produktů
OMNIMATE Signal - série BL/SL 3.50
Typ připojení
필드 결선
Metoda připojení vodiče
Винтовое соединение
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Směr výstupu vodiče
90°
Liczba biegunów
9
L1 v mm
28 mm
L1 v palcích
1,102 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
1,5 mm²
Berührungsschutz nach DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
po całkowitym zmontowaniu
Objemový odpor
≤5 mΩ
Může být kódováno
Tak
Abisolierlänge
6 mm
śruba dociskowa
M 2
końcówka wkrętaka
0,4 x 2,5
końcówka wkrętaka norma
DIN 5264
Cykle wpinania
25
Siła wtykania/biegun, maks.
7 N
Siła ciągnięcia / biegun, maks.
5 N
Moment dokręcający
  • Typ momentu obrotowego:
    Przyłącze przewodu
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,2 Nm
      • maks.:
        0,25 Nm

Material data

Insulating material
PBT
Colour
narancssárga
Colour chart (similar)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Contact material
Stop Cu
Contact surface
cynowana
Layer structure of plug contact
4...8 µm Sn cynowane na gorąco
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-30 °C
Zakres temperatur montaż, max.
100 °C

Conductores aptos para conexión

Clamping range, min.
0,08 mm²
Clamping range, max.
1,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
1,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 mm x 1,5 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409600000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409700000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      9025740000
    • Długość zdejmowania izolacji:
      • znamionowy:
        5 mm
    • Zalecana tulejka kablowa:
      9018910000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      9025750000
Reference text
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
12 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
10 A
Rated current, min. number of poles (Tu=40°C)
10 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
8 A
Rated voltage for surge voltage class (pollution degree II/2)
320 V
Rated voltage for surge voltage class (pollution degree III/2)
160 V
Rated voltage for surge voltage class (pollution degree III/3)
160 V
Rated impulse voltage for surge voltage class (pollution degree II/2)
2,5 kV
Rated impulse voltage for surge voltage class (pollution degree III/2)
2,5 kV
Rated impulse voltage for surge voltage class (contamination degree III/3)
2,5 kV
Short-time withstand current resistance
3 x 1s z 100 A

Rated data acc. to CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
154685-1318353
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
8 A
Jmenovitý proud (aplikační skupina D / UL 1059)
8 A
Průřez vodiče, AWG, min.
AWG 28
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Embalaje

Balení
Caja
Délka VPE
350 mm
Šířka VPE
137 mm
Výška VPE
31 mm

Controlli sulla tipologia

Test: Trvanlivost značení
  • Standard:
    DIN EN 61984 sezione 7.3.2 / 09.02 prendendo lo schema da DIN EN 60068-2-70 / 07.96
  • Test:
    siglatura di origine, identificazione della tipologia, siglatura di omologazione SEV, siglatura di omologazione CSA
  • Valutazione:
    disponibile
  • Test:
    robustezza
  • Valutazione:
    passato
Test: Nezapojení (není vyměnitelnost)
  • Standard:
    DIN EN 61984 avsnitt 6.3 och 6.9.1 / 09.02, DIN IEC 60512 del 7 avsnitt 5 / 05.94
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.99
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,2 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,2 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      2 × AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      2 × AWG 24/19 z końcówką tulejkową
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/7
  • Ocena:
    sprawdzony
Test vytažení
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥5 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      2 × AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      2 × AWG 24/19 z końcówką tulejkową
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥40 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K1.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/7
  • Ocena:
    sprawdzony

Nota importante

IPC conformity
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notes

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Макс. наружный диаметр провода 2,9 мм
• Макс. наружный диаметр провода 2,9 мм
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
