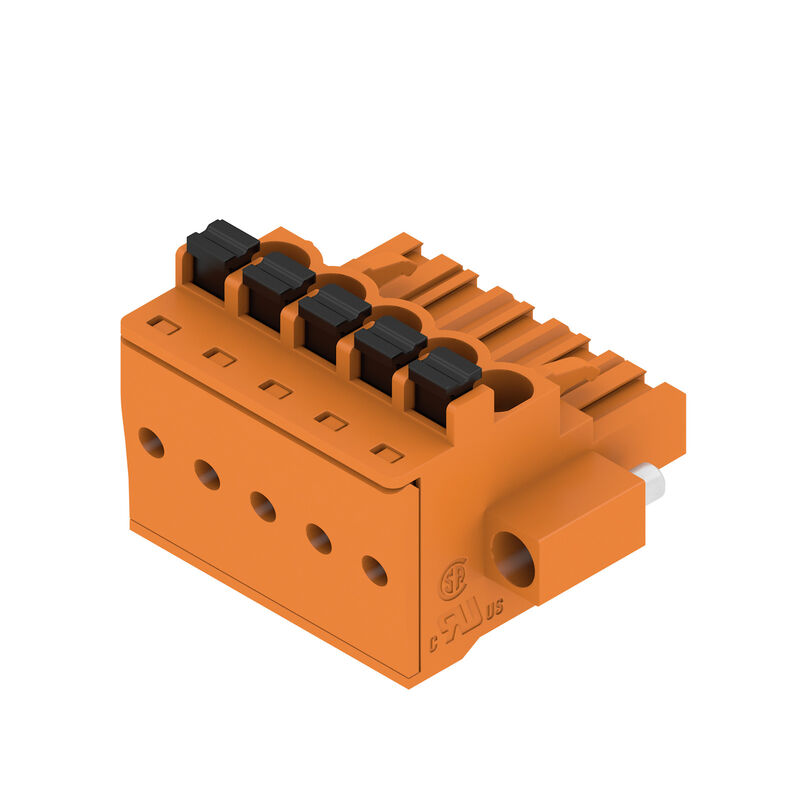

BLF 5.00HC/05/90F SN OR BX
Изображение изделия
BLF 5.00HC/05/90F SN OR BX
Изображение изделия
BLF 5.00HC/05/90F SN OR BX
Dimensional drawing
BLF 5.00HC/05/90F SN OR BX
Преимущество изделия
Uncompromising functionality
High vibration resistance
BLF 5.00HC/05/90F SN OR BX
Преимущество изделия
Solid PUSH IN contact
Safe and durable
BLF 5.00HC/05/90F SN OR BX
Преимущество изделия
Cost-effective wiring
Quick and intuitive operation
BLF 5.00HC/05/90F SN OR BX
Преимущество изделия
Wide clamping range
Tool-free wire connection

BLF 5.00HC/05/90F SN OR BX

Штекерный соединитель печатной платы, Гнездовой разъем, 5.00 mm, Количество полюсов: 5, 90°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 3.31 mm², Ящик

№ продукта 1980670000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 4 Сопрягаемые детали 4 Связанные продукты 14
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Изображения продукции Классификации

Сертификаты

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Основные данные для заказа

Utförande
Штекерный соединитель печатной платы, Гнездовой разъем, 5.00 mm, Количество полюсов: 5, 90°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 3.31 mm², Ящик
Art.nr.
1980670000
Typ
BLF 5.00HC/05/90F SN OR BX
GTIN (EAN)
4032248675821
Qty.
48 Штука
Product data
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Упаковка
Ящик

Размеры и массы

Djup
26,2 mm
Depth (inches)
1,031 inch
Höjd
20,8 mm
Высота (в дюймах)
0,819 inch
Bredd
34,8 mm
Ширина (в дюймах)
1,37 inch
Net weight
11 g

Экологическое соответствие изделия

RoHS-kompatibilitetsstatus
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Product Carbon Footprint
  • Производственный цикл:
    0,47 kg CO2 eq.

Системные параметры

Rodzina produktów
OMNIMATE Signal — серия BL/SL 5.00
Rodzaj przyłącza
Полевое соединение
Ledaranslutningsteknik
PUSH IN с исполнительным устройством
Delning i mm (P)
5 mm
Delning i tum (P)
0,197 "
Ledarutgångsriktning
90°
Liczba biegunów
5
L1 in mm
20 mm
L1 w calach
0,788 "
Antal rader
1
liczba rzędów z biegunami
1
Расчетное сечение
2,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
защита от доступа тыльной стороной руки
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Genomgångsmotstånd (6)
≤5 mΩ
element kodowany
Да
Stripping length
10 mm
Лезвие отвертки
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Циклы коммутации
25
Усилие вставки на полюс, макс.
7 N
Усилие вытягивания на полюс, макс.
5,5 N
Момент затяжки
  • Тип момента затяжки:
    Винтовой фланец
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,2 Nm
      • макс.:
        0,25 Nm

Данные о материалах

Isoleringsmaterial
PBT
Färgkod
оранжевый
Colour of operational elements
черный
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
IIIa
Comparative Tracking Index (CTI)
≥ 200
Класс пожаростойкости UL 94
V-0
Contact material
Сплав меди
Contact surface
луженые
Layer structure of plug contact
4...8 µm Sn луженый погружением в расплав
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
100 °C

Провода, подходящие для подключения

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
3,31 mm²
Wire connection cross section AWG, min.
AWG 26
Ledardiameter, AWG, max
AWG 12
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
2,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 мм x 2,0 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025870000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004050000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025860000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0542500000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019100000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282800000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0186500000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0635100000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004080000
Reference text
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
Rated current, max. number of poles (Tu=20°C)
19 A
Märkström, min. antal poler (Tu=40°C)
21 A
Rated current, max. number of poles (Tu=40°C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Short-time withstand current resistance
3 x 1 сек. с 120 A

Номинальные характеристики по CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 12
Ledardiameter AWG, max.
AWG 26
Hänvisning till godkännandevärden
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
18,5 A
Номинальный ток (группа использования D/UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 12
Hänvisning till godkännandevärden
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Förpackning
Ящик
VPE-längd
347 mm
VPE-bredd
135 mm
VPE-höjd
31 mm

Типовые испытания

Test: Hållfasthet för märkningar
  • Стандарт:
    IEC 61984, раздел 6.2, и 7.3.2/10.08, используя образец из IEC 60068-2-70/12.95
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, тип материала, дата, часы
  • Оценивание:
    доступно
  • Испытание:
    прочность
  • Оценивание:
    пройдено
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Стандарт:
    IEC 61984, раздел 6.3 и 6.9.1/10.08, IEC 60512-13-5 / 02.06
  • Испытание:
    развернуто на 180° с кодирующими элементами
  • Оценивание:
    пройдено
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Test: Klämbar area
  • Стандарт:
    IEC 60999-1, раздел 7 и 9.1/11.99, IEC 60947-1, раздел 8.2.4.5.1/06.07
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,2 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,2 мм²
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 2,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Стандарт:
    IEC 60999-1, раздел 9.4/11.99
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U2.5
    • Тип провода и его поперечное сечение:
      H07V-K2.5
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Frånslagstest
  • Стандарт:
    IEC 60999-1, раздел 9.5/11.99
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥50 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U2.5
    • Тип провода и его поперечное сечение:
      H07V-K2.5
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено

Важное примечание

IPC-konformitet
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Hänvisningstext

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Обжим формы «A» обжимных втулок для фиксации концов проводов рекомендуется выполнять обжимным инструментом PZ 6/5.
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Изображения продукции

Image sub title-06
Uncompromising functionality
High vibration resistance

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
