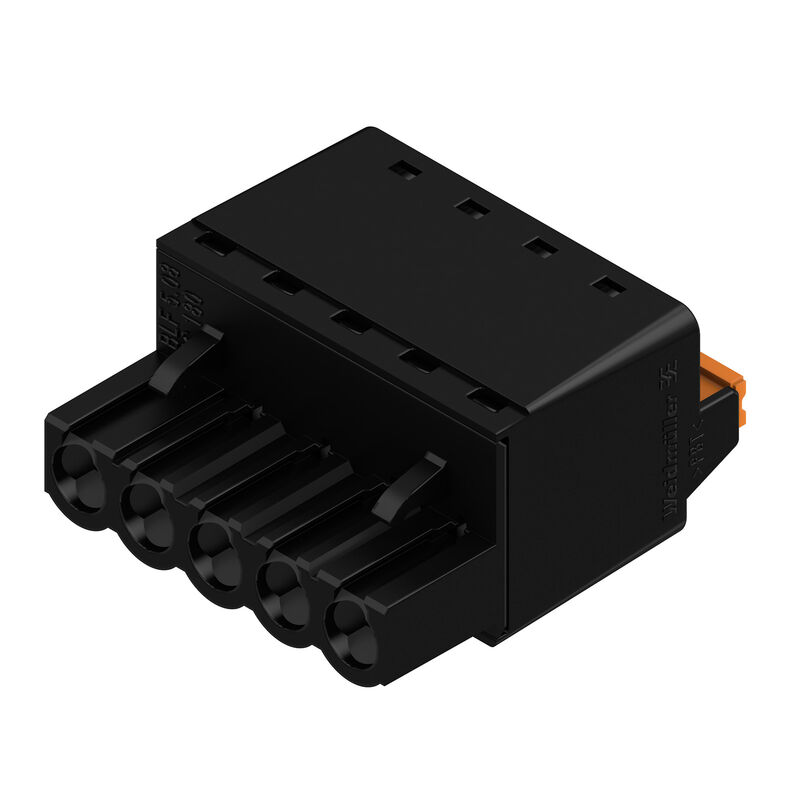

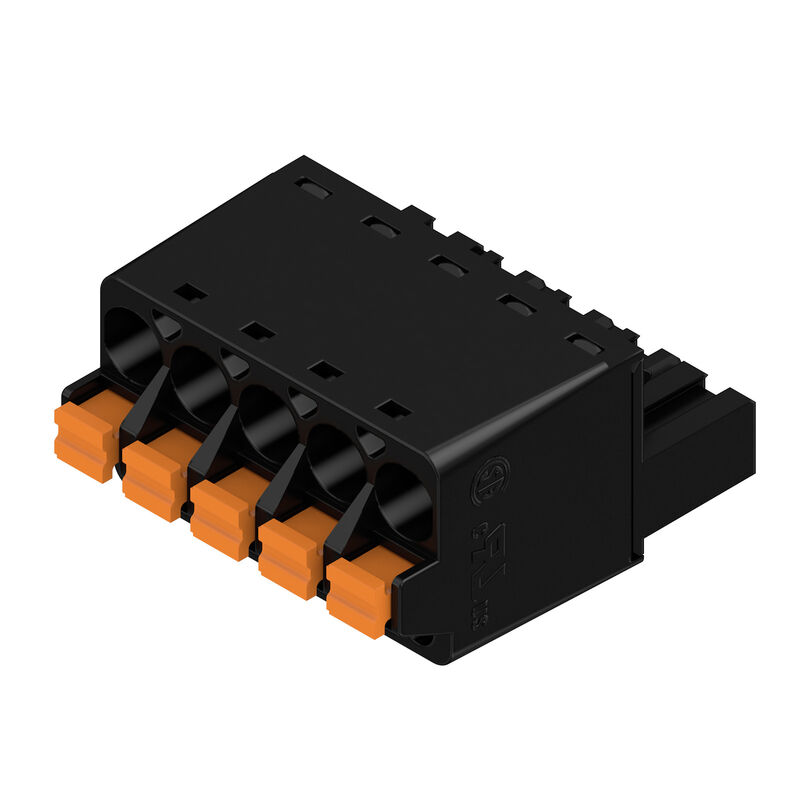

BLF 5.08HC/05/180 SN BK BX — Изображение изделия

Загрузить спецификации Связанные продукты

BLF 5.08HC/05/180 SN BK BX

Штекерный соединитель печатной платы, Гнездовой разъем, 5.08 mm, Количество полюсов: 5, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 3.31 mm², Ящик

№ продукта 1013460000

Свойства

Основные данные для заказа

Версия	Штекерный соединитель печатной платы, Гнездовой разъем, 5.08 mm, Количество полюсов: 5, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 3.31 mm², Ящик
Заказ №	1013460000
Тип	BLF 5.08HC/05/180 SN BK BX
GTIN (EAN)	4032248721610
Кол.	72 Штука
Продуктное отношение	IEC: 400 V / 24 A / 0.2 - 2.5 mm² UL: 300 V / 18.5 A / AWG 26 - AWG 12
Упаковка	Ящик

Размеры и массы

Глубина	27,7 mm
Глубина (дюймов)	1,091 inch
Высота	14,2 mm
Высота (в дюймах)	0,559 inch
Ширина	25,4 mm
Ширина (в дюймах)	1 inch
Масса нетто	8,11 g

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует без исключения
REACH SVHC	No SVHC above 0.1 wt%

Системные параметры

Серия изделия	OMNIMATE Signal — серия BL/SL 5.08
Вид соединения	Полевое соединение
Метод проводного соединения	PUSH IN с исполнительным устройством
Шаг в мм (P)	5,08 mm
Шаг в дюймах (P)	0,2 "
Направление вывода кабеля	180°
Количество полюсов	5
L1 в мм	20,32 mm
L1 в дюймах	0,8 "
Количество рядов	1
Количество полюсных рядов	1
Расчетное сечение	2,5 mm²
Защита от прикосновения согласно DIN VDE 57 106	защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470	IP 20 с проникновением/IP 10 без проникновения
Вид защиты	IP20
Объемное сопротивление	≤5 mΩ
Кодируемый	Да
Длина зачистки изоляции	10 mm
Лезвие отвертки	0,6 x 3,5
Лезвие отвертки стандартное	DIN 5264
Циклы коммутации	25
Усилие вставки на полюс, макс.	7 N
Усилие вытягивания на полюс, макс.	5,5 N

Данные о материалах

Изоляционный материал	PBT
Цветовой код	черный
Таблица цветов (аналогич.)	RAL 9011
Группа изоляционного материала	IIIa
Сравнительный показатель пробоя (CTI)	≥ 200
Класс пожаростойкости UL 94	V-0
Материал контакта	Сплав меди
Поверхность контакта	луженые
Структура слоев штепсельного контакта	4...8 µm Sn луженый погружением в расплав
Температура хранения, мин.	-40 °C
Температура хранения, макс.	70 °C
Рабочая температура, мин.	-50 °C
Рабочая температура, макс.	100 °C
Температурный диапазон монтажа, мин.	-30 °C
Температурный диапазон монтажа, макс.	100 °C

Провода, подходящие для подключения

Диапазон зажима, мин.	0,13 mm²
Диапазон зажима, макс.	3,31 mm²
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Одножильный, мин. H05(07) V-U	0,2 mm²
Одножильный, макс. H05(07) V-U	2,5 mm²
Гибкий, мин. H05(07) V-K	0,2 mm²
Гибкий, макс. H05(07) V-K	2,5 mm²
С наконечником DIN 46 228/4, мин.	0,25 mm²
С наконечником DIN 46 228/4, макс.	2,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.	0,2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.	2,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø	2,8 мм x 2,0 мм
Зажимаемый проводник	Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 0,5 mm² кабельный наконечник: Длина снятия изоляции: номин.: 12 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9025870000 Длина снятия изоляции: номин.: 10 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9004050000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 0,75 mm² кабельный наконечник: Длина снятия изоляции: номин.: 12 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9025860000 Длина снятия изоляции: номин.: 10 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0542500000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 1 mm² кабельный наконечник: Длина снятия изоляции: номин.: 12 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9019100000 Длина снятия изоляции: номин.: 10 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0282800000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 1,5 mm² кабельный наконечник: Длина снятия изоляции: номин.: 10 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0186500000 Длина снятия изоляции: номин.: 12 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0635100000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 2,5 mm² кабельный наконечник: Длина снятия изоляции: номин.: 10 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9004080000 Длина снятия изоляции: номин.: 10 mm Рекомендованная обжимная втулка для фиксации концов проводов: 1333100000
Текст ссылки	Наружный диаметр пластиковой манжеты не должен превышать размер шага (P) Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту	IEC 60664-1 IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)	24 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)	19 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)	21 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)	16,5 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	4 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	4 kV
Устойчивость к воздействию кратковременного тока	3 x 1 сек. с 120 A

Номинальные характеристики по CSA

Институт (CSA)	CSA
Сертификат № (CSA)	200039-1121690
Номинальное напряжение (группа использования B/CSA)	300 V
Номинальное напряжение (группа использования D/CSA)	300 V
Номинальный ток (группа использования D/CSA)	10 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (cURus)	CURUS
Сертификат № (cURus)	E60693
Номинальное напряжение (группа использования B/UL 1059)	300 V
Номинальное напряжение (группа использования D/UL 1059)	300 V
Номинальный ток (группа использования B/UL 1059)	18,5 A
Номинальный ток (группа использования D/UL 1059)	10 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка	Ящик
Длина VPE	351 mm
VPE с	136 mm
Высота VPE	36 mm

Типовые испытания

Испытание: Прочность маркировки	Стандарт: DIN EN 61984, раздел 7.3.2/09.02, используя образец из DIN EN 60068-2-70/07.96 Испытание: отметка о происхождении, обозначение типа, шаг, тип материала, дата, часы Оценивание: доступно Испытание: прочность Оценивание: пройдено
Испытание: Незадействование (невзаимозаменяемость)	Стандарт: DIN EN 61984, раздел 6.3 и 6.9.1/09.02, DIN EN 60512-13-5 / 11.08 Испытание: развернуто на 180° с кодирующими элементами Оценивание: пройдено Испытание: визуальный контроль Оценивание: пройдено
Испытание: Зажимное поперечное сечение	Стандарт: DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/04.08 Тип проводника: Тип провода и его поперечное сечение: цельный 0,2 мм² Тип провода и его поперечное сечение: многожильный 0,2 мм² Тип провода и его поперечное сечение: цельный 2,5 мм² Тип провода и его поперечное сечение: многожильный 2,5 мм² Тип провода и его поперечное сечение: AWG 26/1 Тип провода и его поперечное сечение: AWG 26/19 Тип провода и его поперечное сечение: AWG 14/1 Тип провода и его поперечное сечение: AWG 14/19 Оценивание: пройдено
Испытание на повреждение из-за случайного ослабления проводов	Стандарт: DIN EN 60999-1, раздел 9.4/12.00 Требование: 0,2 кг Тип проводника: Тип провода и его поперечное сечение: AWG 26/1 Тип провода и его поперечное сечение: AWG 26/19 Оценивание: пройдено Требование: 0,3 кг Тип проводника: Тип провода и его поперечное сечение: H05V-U0.5 Тип провода и его поперечное сечение: H05V-K0.5 Оценивание: пройдено Требование: 0,7 кг Тип проводника: Тип провода и его поперечное сечение: H07V-U2.5 Тип провода и его поперечное сечение: H07V-K2.5 Оценивание: пройдено Требование: 0,9 кг Тип проводника: Тип провода и его поперечное сечение: AWG 12/1 Тип провода и его поперечное сечение: AWG 12/19 Оценивание: пройдено
Испытание на выдергивание	Стандарт: DIN EN 60999-1, раздел 9.5/12.00 Требование: ≥10 N Тип проводника: Тип провода и его поперечное сечение: AWG 26/1 Тип провода и его поперечное сечение: AWG 26/19 Оценивание: пройдено Требование: ≥20 N Тип проводника: Тип провода и его поперечное сечение: H05V-K0.5 Тип провода и его поперечное сечение: H05V-U0.5 Оценивание: пройдено Требование: ≥50 N Тип проводника: Тип провода и его поперечное сечение: H07V-U2.5 Тип провода и его поперечное сечение: H07V-K2.5 Оценивание: пройдено Требование: ≥60 N Тип проводника: Тип провода и его поперечное сечение: AWG 12/1 Тип провода и его поперечное сечение: AWG 12/19 Оценивание: пройдено

Важное примечание

Соответствие IPC

Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Примечания

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Обжим формы «A» обжимных втулок для фиксации концов проводов рекомендуется выполнять обжимным инструментом PZ 6/5.
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Загрузки

Одобрение / сертификат / документ о соответствии	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59430)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1013460000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1013460000)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)
Брошюры	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194)

Классификации

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Сертификаты

Сертификаты	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cURus)	E60693
