BVZ 7.62HP/06/180SF SN BK BX
Изображение изделия
BVZ 7.62HP/06/180SF SN BK BX
Изображение изделия
BVZ 7.62HP/06/180SF SN BK BX
Dimensional drawing
BVZ 7.62HP/06/180SF SN BK BX
Graph
BVZ 7.62HP/06/180SF SN BK BX
Graph

BVZ 7.62HP/06/180SF SN BK BX

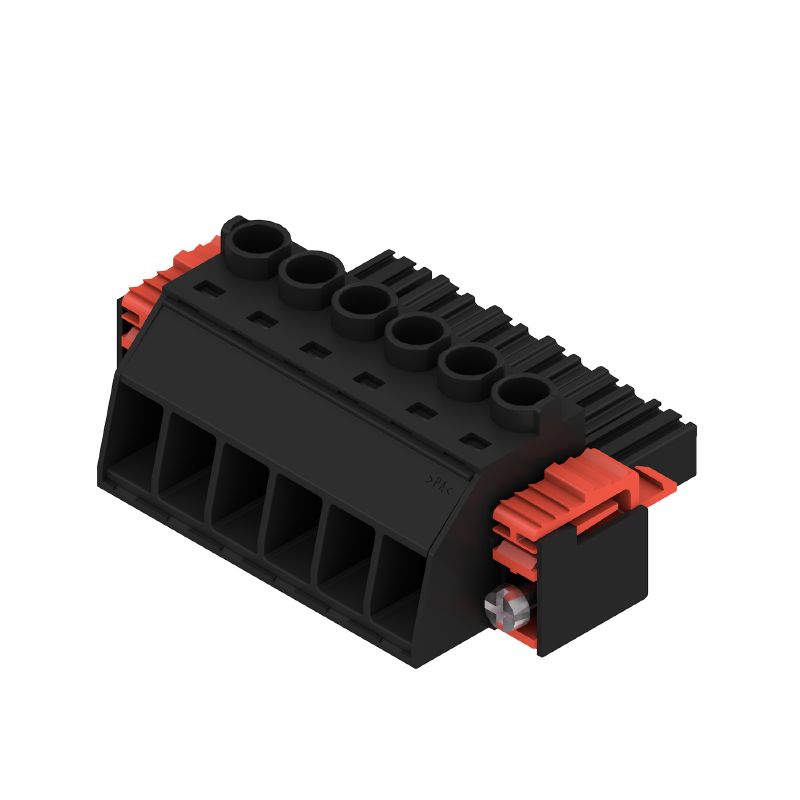

Штекерный соединитель печатной платы, Гнездовой разъем, 7.62 mm, Количество полюсов: 6, 180°, Винтовое соединение, Диапазон зажима, макс. : 10 mm², Ящик

№ продукта 1930200000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 4 Сопрягаемые детали 5 Связанные продукты 10
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Гнездовой разъем, 7.62 mm, Количество полюсов: 6, 180°, Винтовое соединение, Диапазон зажима, макс. : 10 mm², Ящик
Заказ №
1930200000
Тип
BVZ 7.62HP/06/180SF SN BK BX
GTIN (EAN)
4032248580071
Кол.
50 Штука
Продуктное отношение
IEC: 1000 V / 57 A / 0.2 - 10 mm²
UL: 600 V / 40.5 A / AWG 24 - AWG 8
Упаковка
Ящик

Размеры и массы

Глубина
42,1 mm
Глубина (дюймов)
1,657 inch
Высота
23,1 mm
Высота (в дюймах)
0,909 inch
Ширина
60,96 mm
Ширина (в дюймах)
2,4 inch
Масса нетто
34,66 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Серия изделия
OMNIMATE Power — серия BV/SV 7.62HP
Вид соединения
Полевое соединение
Vezetékcsatlakozás-technika
Винтовое соединение
Raszter mm-ben (P)
7,62 mm
Raszter inch-ben (P)
0,3 "
Vezeték kimeneti irány
180°
Количество полюсов
6
L1 в мм
38,1 mm
L1 в дюймах
1,5 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
6 mm²
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470
IP 20
Вид защиты
IP20
Objemový odpor
4,50 мОм
Кодируемый
Да
Длина зачистки изоляции
12 mm
Момент затяжки винта фланца, мин.
0,2 Nm
Момент затяжки винта фланца, макс.
0,3 Nm
Момент затяжки, мин.
0,5 Nm
Момент затяжки, макс.
0,6 Nm
Зажимной винт
M 3
Лезвие отвертки
0,6 x 3,5
Циклы коммутации
25
Усилие вставки на полюс, макс.
16,5 N
Усилие вытягивания на полюс, макс.
11 N

Данные о материалах

Изоляционный материал
PA GF
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 500
Класс пожаростойкости UL 94
V-0
Основной материал контактов
Сплав медный
Материал контакта
Сплав медный
Поверхность контакта
луженые
Структура слоев штепсельного контакта
6...8 µm Sn глянцевый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
125 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Провода, подходящие для подключения

Диапазон зажима, мин.
0,2 mm²
Диапазон зажима, макс.
10 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 8
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
6 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
10 mm²
С наконечником DIN 46 228/4, мин.
0,2 mm²
С наконечником DIN 46 228/4, макс.
6 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,5 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
6 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,8 мм x 2,0 мм; 2,4 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      1076980000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        15 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025930000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        15 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019140000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004060000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025910000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019170000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0186100000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      4 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0244100000
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019200000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      6 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        14 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0533500000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0191900000
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
57 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
54 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
51 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
41 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
800 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
6 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
8 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 420 A
Зазор, мин.
10,2 mm
Расстояние утечки, мин.
13,8 mm

Номинальные характеристики по CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1534443
Rated voltage (Use group B / CSA)
600 V
Nennspannung (Use group C / CSA)
600 V
Névleges feszültség (D felhasználási csoport / CSA)
600 V
Névleges áram (B felhasználási csoport / CSA)
40,5 A
Névleges áram (C felhasználási csoport / CSA)
40,5 A
Corrente nominale (Gruppo D / CSA)
5 A
Vezeték keresztmetszet, AWG, min.
AWG 24
Vezeték keresztmetszet, AWG, max.
AWG 8
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
600 V
Номинальное напряжение (группа использования C/UL 1059)
600 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Номинальное напряжение (группа использования F/UL 1059)
1 000 V
Номинальный ток (группа использования B/UL 1059)
40,5 A
Номинальный ток (группа использования C/UL 1059)
40,5 A
Номинальный ток (группа использования D/UL 1059)
5 A
Номинальный ток (группа использования F/UL 1059)
40,5 A
Průřez vodiče, AWG, min.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 8
승인값 참조
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Packaging
Ящик
VPE length
334 mm
VPE width
148 mm
VPE height
89 mm

Типовые испытания

Teszt: Jelölések tartóssága
  • Стандарт:
    DIN EN 61984, раздел 7.3.2/09.02, используя образец из DIN EN 60068-2-70/07.96
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, тип материала
  • Оценивание:
    доступно
  • Испытание:
    прочность
  • Оценивание:
    пройдено
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Стандарт:
    DIN EN 61984, раздел 6.3 и 6.9.1/09.02, DIN IEC 512, часть 7, раздел 5/05.94
  • Испытание:
    развернуто на 180° с кодирующими элементами
  • Оценивание:
    пройдено
  • Испытание:
    Развернуто на 180° без кодирующих элементов
  • Оценивание:
    пройдено
Teszt: Rögzíthető keresztmetszet
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.02
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
    • Тип провода и его поперечное сечение:
      цельный 6 мм²
    • Тип провода и его поперечное сечение:
      многожильный 6 мм²
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
    • Тип провода и его поперечное сечение:
      AWG 10/1
    • Тип провода и его поперечное сечение:
      AWG 10/19
  • Оценивание:
    пройдено
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    1,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 6 мм²
    • Тип провода и его поперечное сечение:
      многожильный 6 мм²
    • Тип провода и его поперечное сечение:
      AWG 10/1
    • Тип провода и его поперечное сечение:
      AWG 10/19
  • Оценивание:
    пройдено
Kihúzási vizsgálat
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    ≥80 Н
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 6 мм²
    • Тип провода и его поперечное сечение:
      многожильный 6 мм²
    • Тип провода и его поперечное сечение:
      AWG 10/1
    • Тип провода и его поперечное сечение:
      AWG 10/19
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Кабельный наконечник без изоляции согласно DIN 46228/1
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
