Свойства

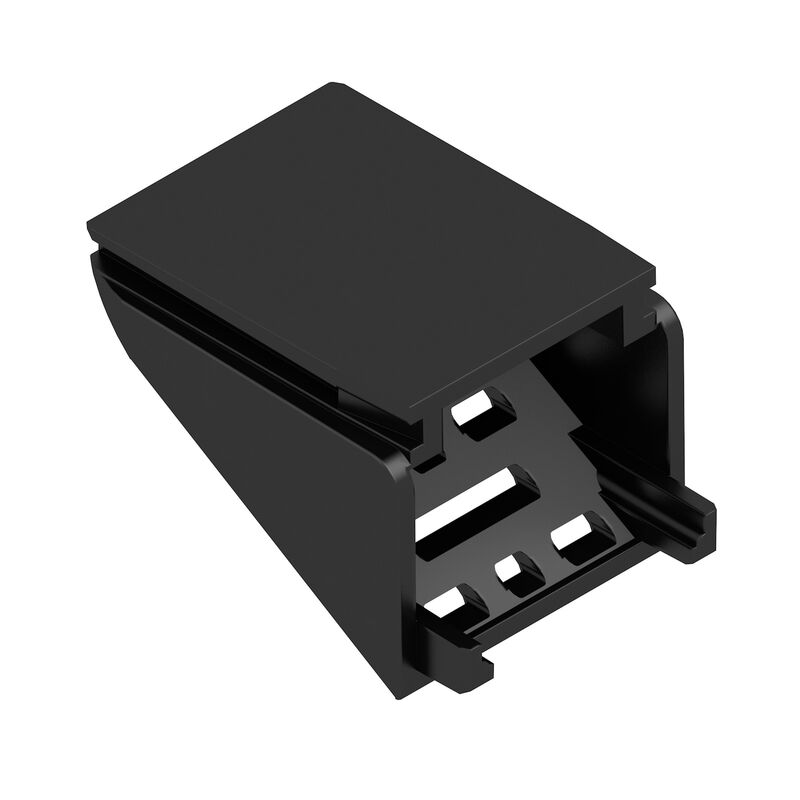

| Версия | Кожух, OMNIMATE Housing — серия CH20M черный, Крышка бокового элемента, Ширина: 17.5 mm |
| Заказ № | 1254110000 |
| Тип | CH20M AD SHL 5.00/03 BK 2010 |
| GTIN (EAN) | 4050118046922 |
| Кол. | 50 Штука |

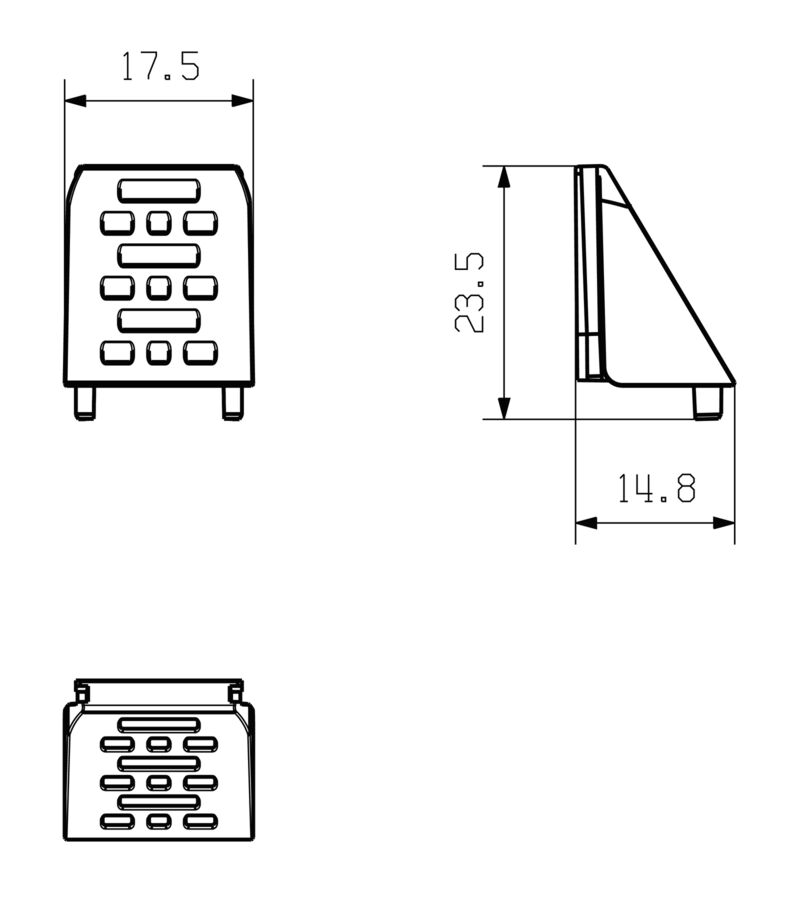

| Глубина | 14,5 mm |
| Глубина (дюймов) | 0,571 inch |
| Высота | 23,7 mm |
| Высота (в дюймах) | 0,933 inch |
| Ширина | 17,5 mm |
| Ширина (в дюймах) | 0,689 inch |
| Масса нетто | 1,44 g |
| Температурный диапазон вставки | -40 °C...120 °C |
| Влажность | Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Группа изоляционного материала | I |
| Изоляционный материал | PA 66 GF 30 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал | Пластмасса |
| Поверхность | необработанный |
| Сравнительный показатель пробоя (CTI) | 600 ≤ CTI |
| Вид защиты | IP20 в установленном состоянии |
| Способность к заливке | Нет |
| Таблица цветов (аналогич.) | RAL 9011 |
| Цветовой код | черный |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60885) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1254110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1254110000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-05 |
| ECLASS 14.0 | 27-19-06-05 |
| ROHS | Соответствовать |
