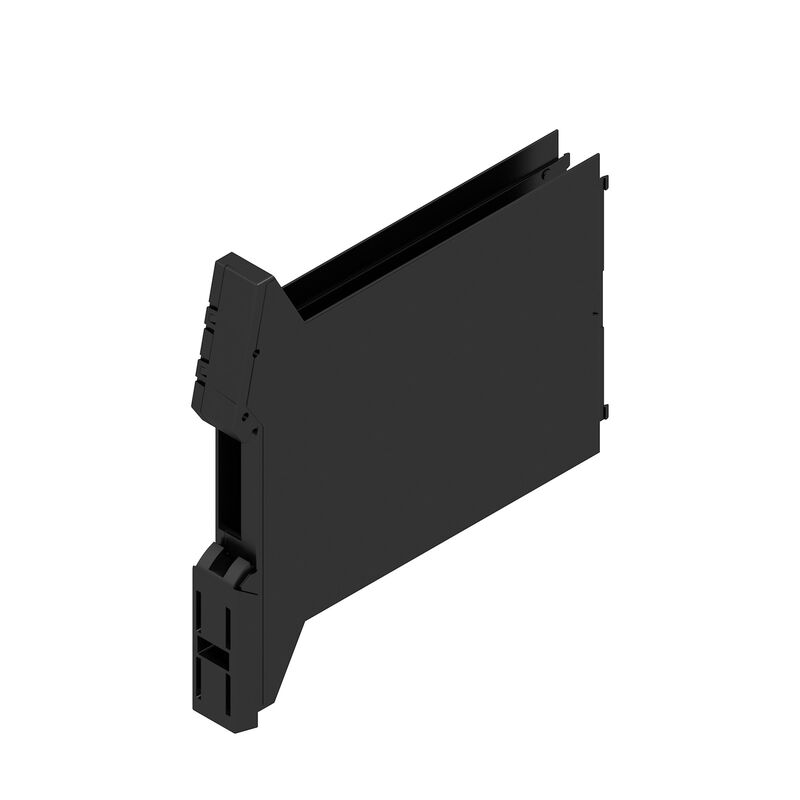

Obrázek výrobku
CH20M12 B BUS BK/BK 2010

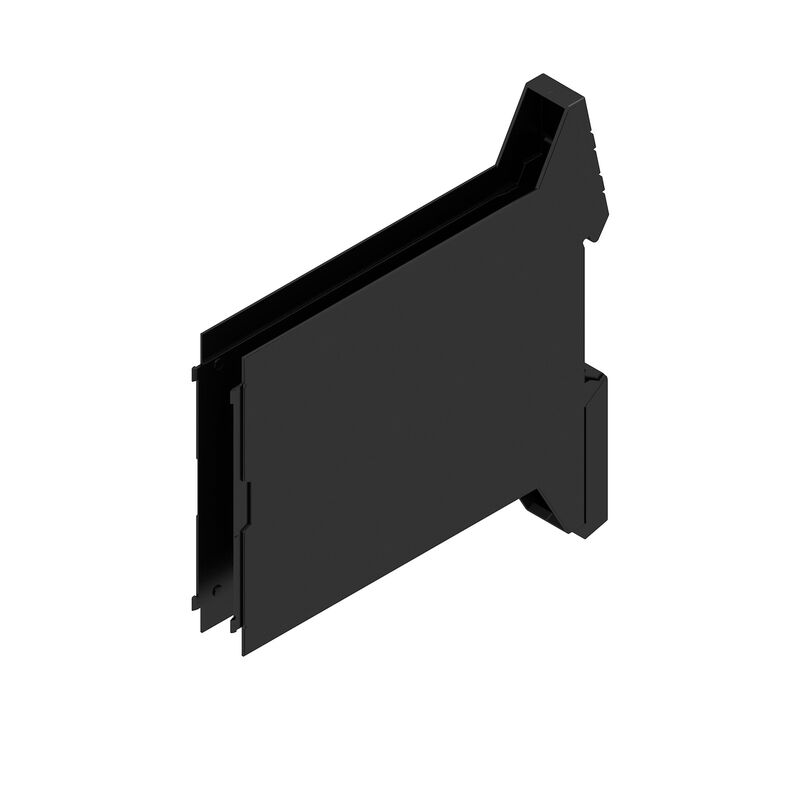

Obrázek výrobku
CH20M12 B BUS BK/BK 2010
Výhoda produktu
Základní prvek včetně výřezu BUS
CH20M12 B BUS BK/BK 2010
Rozměrový výkres

CH20M12 B BUS BK/BK 2010

Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Základní prvek, Vyhloubení v oblasti patky pro kontakt s BUS, Šířka: 12.5 mm

ID výrobku 1366350000
Otevřít v konfigurátoru
Stáhnout datový list Soutien à l'ingénierie Téléchargements de produits
Příslušenství 4 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje o materiálu Obecné údaje Vlastnosti sestavy Mechanické testy Tepelné testy Vlastnosti komponenty Typ konstrukce - požadavky IN Individualizační možnosti Důležitá poznámka Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Utförande
Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Základní prvek, Vyhloubení v oblasti patky pro kontakt s BUS, Šířka: 12.5 mm
Art.nr.
1366350000
Typ
CH20M12 B BUS BK/BK 2010
GTIN (EAN)
4050118167863
Množství
14 ks

Rozměry a hmotnosti

Глубина
108 mm
Hloubka (v palcích)
4.252 inch
Höjd
109.3 mm
Výška (v palcích)
4.303 inch
Bredd
12.5 mm
Šířka (v palcích)
0.492 inch
Čistá hmotnost
30.79 g

Teploty

Okolní teplota
-25 °C…85 °C
Temperaturområde för användning
-40...120 ℃
Vlhkost
Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje o materiálu

Izolační materiál
PA 66 GF 30
Klasifikace hořlavosti UL 94
V-0
Komparativní index sledování (CTI)
600 ≤ CTI
Provedení povrchu
neošetřené
Skupina izolačního materiálu
I
Základní materiál
Plast

Obecné údaje

Barevný
černá
Barevný graf (podobné)
RAL 9011
Encapsulation option
Ne
Nosná lišta
TS 35
Stupeň krytí
IP20 v instalovaném stavu

Vlastnosti sestavy

Počet slotů pro zásuvky namontované sestavy, max.
6
Počet PCB, max.
1
Počet úrovní připojení, max.
3
Počet pólů, max.
12
Výška součástí na desce plošných spojů, max.
6.1 mm
Typ sestavy desky plošných spojů
dvoustranný

Mechanické testy

Podle normy
DIN EN 61373:1999 (nárazy a vibrace)
Zkušební podmínky
pět krytů instalovaných v řadě
dodatečná hmotnost 100 g na DPS
Osvědčené osy
X
Y
Z
Nárazový test
  • Obecné testovací rady:
    Všechny mechanické testy byly vyzkoušeny na vzorovém nastavení nebo z pohledu závislé regulace. Uvedené výsledky nenahrazují příslušné schvalovací testy. Jsou to jen orientační hodnoty.
  • Zkušební kategorie:
    1
  • Počet nárazů na osu:
    3in pozitivní a negativní směr
  • Trvání nárazu:
    30 ms
  • Zrychlení horizontální:
    30 m/s²
  • Zrychlení vertikální:
    30 m/s²
  • Zrychlení podélné:
    50 m/s²
Vibrační test
  • Zkušební kategorie:
    1B
  • Trvání zkoušky:
    5 hodin na osu
  • Efektivní zrychlení:
    7.9 m/s²

Tepelné testy

Tepelné zkoušky
  • Obecné testovací rady:
    Všechny tepelné testy byly vyzkoušeny na vzorovém nastavení nebo z pohledu závislé regulace. Uvedené výsledky nenahrazují příslušné schvalovací testy. Jsou to jen orientační hodnoty.
  • Zkušební podmínky:
    sedm krytů instalovaných v řadě – bez rozestupu
  • Zkušební osy:
    vodorovné
  • Okolní teplota:
    80 °C
  • Rozptýlení výkonu, max.:
    0.8 W
  • Okolní teplota:
    60 °C
  • Rozptýlení výkonu, max.:
    1.35 W
  • Okolní teplota:
    40 °C
  • Rozptýlení výkonu, max.:
    1.9 W
  • Okolní teplota:
    20 °C
  • Rozptýlení výkonu, max.:
    2.65 W

Vlastnosti komponenty

Barva připínací patky
černá
Počet úrovní připojení, max.
3
Výřez v ploše připínací patky jako příprava pro
BUS-kontakt
kontakt není součástí!

Typ konstrukce - požadavky IN

PCB 두께
1.6 mm
Tolerance of circuit board thickness
±0,15 mm
Tolleranza del profilo del circuito stampato
±0.1 mm

Individualizační možnosti

Alternitive colours
Více na vyžádání
Customer specific order process
Viz pokyny pod zátěžemi
Posibilidad de etiquetado específico del cliente
Ano
Processing possibilities
Zpracování laserem

Důležitá poznámka

Informace o produktu
Tvary obvodových desek, zakázané zóny a další informace pro design obvodových desek je možné nalézt v kategorii technologie zapojování v odpovídajících záhlavích stažených souborů.

Klasifikace

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
