Свойства
| Исполнение | Штекерный соединитель печатной платы, Обжимной контакт, На катушках, Ножка, стандартная, луженые, Макс. диапазон зажима : 0.5 mm² |
| Номер для заказа | 1423500000 |
| Тип | CS1,6R22-20 SN I1,8 |
| GTIN (EAN) | 4008190085063 |
| Кол. | 5 000 Штука |
| Продуктное отношение | |
| Упаковка | Катушка |
| Масса нетто | 0,756 g |
| REACH SVHC | / |
| Метод проводного соединения | Обжимное соединение |
| Направление вывода кабеля | 180° |
| Количество полюсов | 1 |
| Количество полюсных рядов | 1 |
| Объемное сопротивление | 3,30 мОм |

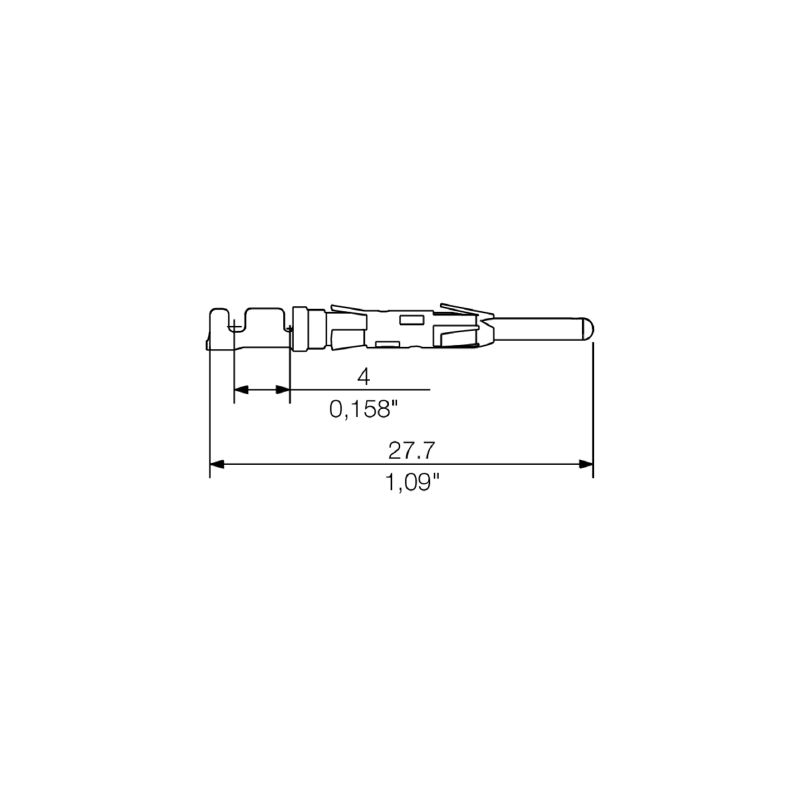

| Длина зачистки изоляции | 4 mm |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 100 °C |
| Температурный диапазон монтажа, мин. | -25 °C |
| Температурный диапазон монтажа, макс. | 100 °C |
| Диапазон зажима, мин. | 0,34 mm² |
| Диапазон зажима, макс. | 0,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 22 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 20 |
| Многожильный, мин. H07V-R | 0,34 mm² |
| многожильный, макс. H07V-R | 0,5 mm² |
| Гибкий, мин. H05(07) V-K | 0,34 mm² |
| Гибкий, макс. H05(07) V-K | 0,5 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин. | 0 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс. | 0 mm² |
| Наружный диаметр изоляции, мин. | 1,1 mm |
| Наружный диаметр изоляции, макс. | 1,8 mm |
| пройдены испытания по стандарту |
IEC 60664-1
IEC 61984 |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 0 kV |
| Упаковка | Катушка |
| Длина VPE | 641 mm |
| VPE с | 625 mm |
| Высота VPE | 61 mm |
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Длинные штырьки можно использовать со стандартными штырьками в качестве ведущих контактов. • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
| Одобрение / сертификат / документ о соответствии | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99432) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1423500000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257)
[FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-04-92 |
| ECLASS 9.1 | 27-44-04-92 |
| ECLASS 10.0 | 27-44-04-92 |
| ECLASS 11.0 | 27-46-04-03 |
| ECLASS 12.0 | 27-46-04-03 |
| ECLASS 13.0 | 27-46-04-03 |
| ROHS | Соответствовать |
