DFFC 1.5-2.5 SN E
Изображение изделия
Изображение аналогичное
DFFC 1.5-2.5 SN E

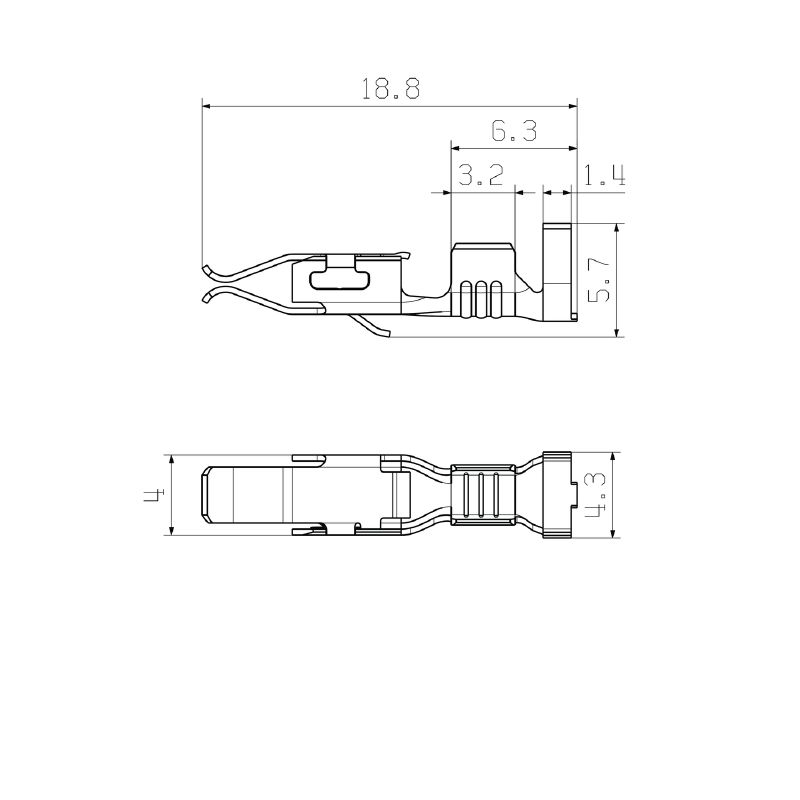

Dimensional drawing

DFFC 1.5-2.5 SN E

Штекерный соединитель печатной платы, Обжимной контакт, Контакт, луженые, Макс. диапазон зажима : 2.5 mm²

№ продукта 1567070000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Является принадлежностью 44 Связанные продукты 11
Основные данные для заказа Размеры и массы Экологическое соответствие изделия Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Упаковка Важное примечание Классификации Сертификаты

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Обжимной контакт, Контакт, луженые, Макс. диапазон зажима : 2.5 mm²
Заказ №
1567070000
Тип
DFFC 1.5-2.5 SN E
GTIN (EAN)
4008190059071
Кол.
250  Штука
Продуктное отношение

Упаковка
Ящик

Размеры и массы

Глубина
18,8  mm
Глубина (дюймов)
0,74  inch
Высота
5,7  mm
Высота (в дюймах)
0,224  inch
Ширина
4,3  mm
Ширина (в дюймах)
0,169  inch
Масса нетто
0,41  g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Данные о материалах

Цветовой код
Нет
Таблица цветов (аналогич.)
-
Основной материал контактов
Сплав медный
Материал контакта
Сплав меди
Поверхность контакта
луженые
Температура хранения, мин.
-40  °C
Температура хранения, макс.
70  °C
Рабочая температура, мин.
-50  °C
Рабочая температура, макс.
100  °C
Температурный диапазон монтажа, мин.
-25  °C
Температурный диапазон монтажа, макс.
100  °C

Провода, подходящие для подключения

Диапазон зажима, мин.
1,5  mm²
Диапазон зажима, макс.
2,5  mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 16
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Многожильный, мин. H07V-R
1,5  mm²
многожильный, макс. H07V-R
2,5  mm²
Гибкий, мин. H05(07) V-K
1,5  mm²
Гибкий, макс. H05(07) V-K
2,5  mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0  mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
0  mm²

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
0  kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 120 A

Упаковка

Упаковка
Ящик
Длина VPE
98  mm
VPE с
90  mm
Высота VPE
39  mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 6.0
EC002943
ETIM 7.0
EC002943
ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 9.0
27-44-04-92
ECLASS 9.1
27-44-04-92
ECLASS 10.0
27-44-04-92
ECLASS 11.0
27-46-04-03
ECLASS 12.0
27-46-04-03
ECLASS 13.0
27-46-04-03
ECLASS 14.0
27-46-04-03
ECLASS 15.0
27-46-04-03

Сертификаты

ROHS
Соответствовать
