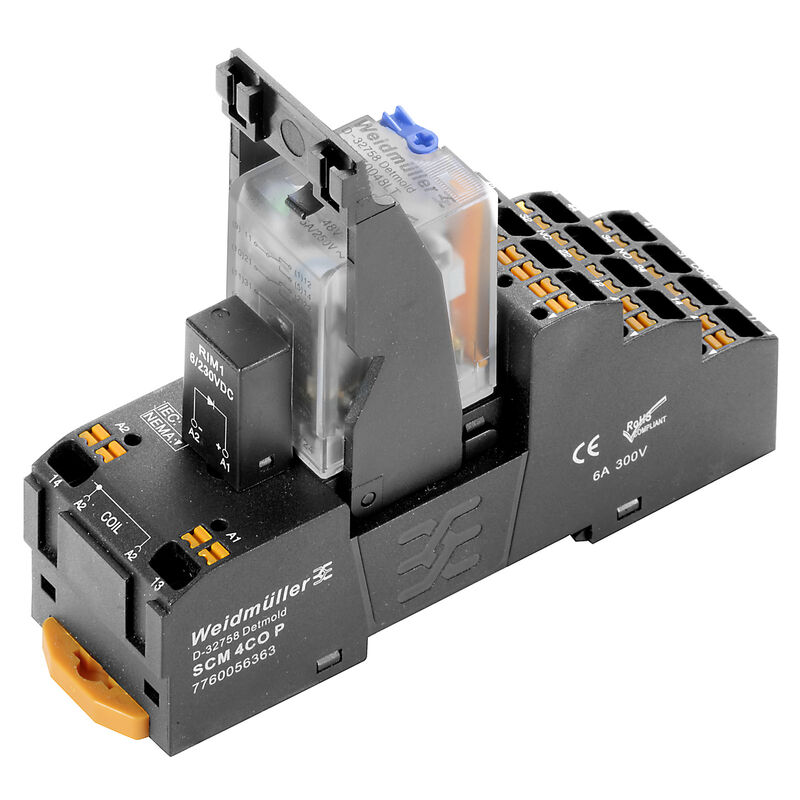

DRMKITP 24VDC 4CO LD/PB — Изображение изделия

Изображение аналогичное

Загрузить спецификации Связанные продукты

DRMKITP 24VDC 4CO LD/PB

D-SERIES DRM, Релейный модуль, Количество контактов: 4, Переключающий контакт AgNi, золочение плавлением, Номинальное напряжение: 24 В DC, Ток: 5 A, PUSH IN, Кнопка проверки доступна: Да

№ продукта 2576140000

Свойства

Основные данные для заказа

Версия	D-SERIES DRM, Релейный модуль, Количество контактов: 4, Переключающий контакт AgNi, золочение плавлением, Номинальное напряжение: 24 В DC, Ток: 5 A, PUSH IN, Кнопка проверки доступна: Да
Заказ №	2576140000
Тип	DRMKITP 24VDC 4CO LD/PB
GTIN (EAN)	4050118585896
Кол.	10 Штука

Размеры и массы

Глубина	82,3 mm
Глубина (дюймов)	3,24 inch
Высота	101,8 mm
Высота (в дюймах)	4,008 inch
Ширина	30,6 mm
Ширина (в дюймах)	1,205 inch
Масса нетто	110,858 g

Температуры

Температура хранения	-40 °C...70 °C
Рабочая температура	-40 °C...55 °C
Влажность	35...85 % отн. влажности, без появления конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует с исключением
Исключение из RoHS (если применимо/известно)	7a
REACH SVHC	Lead 7439-92-1
SCIP	611f3393-31e7-4ef5-8360-95619a629f27

сторона управления

Номинальное напряжение	24 В DC
Номинальный ток, DC	36,9 мА
Мощность удержания	0.9 Вт
Сопротивление катушки	630 Ω ± 10 %
Индикация состояния	Зеленый светодиод
Схема защиты	Безынерционный диод

Сторона нагрузки

Номинальное напряжение переключения	250 V AC
Непрерывный ток	5 A
Макс. частота коммутации при номинальной нагрузке	0,1 Hz
Макс. коммутируемое напряжение, AC	250 V
Мин. коммутационная способность	10 mA @ 12 V 100 mA @ 5 V
Пусковой ток	10 A / 50 ms
Переключающая способность перем. напряжения (резистивная), макс.	1250 VA
Переключающая способность пост. напряжения (резистивная), макс.	120 W @ 24 V
Задержка включения	<20 ms
Задержка выключения	<20 ms
Тип контакта	4 Переключающий контакт (AgNi, золочение плавлением)
Срок службы	20*10⁶ коммутаций

Общие данные

Рейка	TS 35
Кнопка проверки доступна	Да
Версия кнопки проверки	Тестовая кнопка с фиксацией Тестовая кнопка без фиксации
Механический индикатор положения переключателя	Да
Цветовой код	черный
Компонент с классом горючести UL94	Компонент: Корпус Класс горючести UL94: V-2 Компонент: Толкатель Класс горючести UL94: HB Компонент: Монтажная опора Класс горючести UL94: HB Компонент: Фиксирующий зажим Класс горючести UL94: HB Компонент: Крышка реле Класс горючести UL94: V-2 Компонент: Опорная пластина реле Класс горючести UL94: V-0 Компонент: Индикатор состояние реле Класс горючести UL94: HB Компонент: Кнопка проверки реле Класс горючести UL94: HB

Координация изоляции

Номинальное напряжение	250 V
Степень загрязнения	2
Категория перенапряжения	III
Группа изоляционного материала	C
Геометрический зазор (вход-выход)	≥ 3 мм
Электрическая прочность вход-выход	1,8 кВ_{действ.} / 1 мин.
Диэлектрическая прочность смежных контактов	1 kV_eff / 1 min
Диэлектрическая прочность открытого контакта	1 kV_eff / 1 min
Вид защиты	IP20

Дополнительные сведения о сертификатах / стандартах

Номер сертификата (cURus), реле	E312083
Номер сертификата (cURus), основание	E355547

Размеры

Метод проводного соединения	PUSH IN
Длина снятия изоляции Измерительное соединение	10 mm
Диапазон размеров зажимаемых проводников, измерительное соединение,	1,5 mm²
Диапазон зажима, мин.	0,14 mm²
Диапазон зажима, макс.	1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Поперечное сечение подключаемого провода AWG, макс.	AWG 16
Сечение подключаемого провода, одножильного, мин.	0,14 mm²
Сечение подключаемого проводника, однопроволочного, макс.	1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,14 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.	1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	1 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.	0,14 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.	1,5 mm²
Размер лезвия	0,4 x 2,5 мм

Загрузки

Одобрение / сертификат / документ о соответствии	[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_96407)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79004)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2576140000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2576140000)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC001437
ETIM 7.0	EC001437
ETIM 8.0	EC001437
ETIM 9.0	EC001437
ECLASS 9.0	27-37-16-01
ECLASS 9.1	27-37-16-01
ECLASS 10.0	27-37-16-01
ECLASS 11.0	27-37-16-01
ECLASS 12.0	27-37-16-01
ECLASS 13.0	27-37-16-01
ECLASS 14.0	27-37-16-01

Сертификаты

Сертификаты	![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Соответствовать

Аксессуары

ИнструментыОтверткиОтвертка, изолированная согласно VDE, и комплектыОтвертка для винтов со шлицем

SDIS 0.4X2.5X75

№ продукта:

2749790000

Упаковочная единица:

1 Штука

Отвертка, Ширина лезвия (B): 2.5 mm, Длина лезвия: 75 mm, Толщина лезвия (A): 0.4 mm
