Свойства

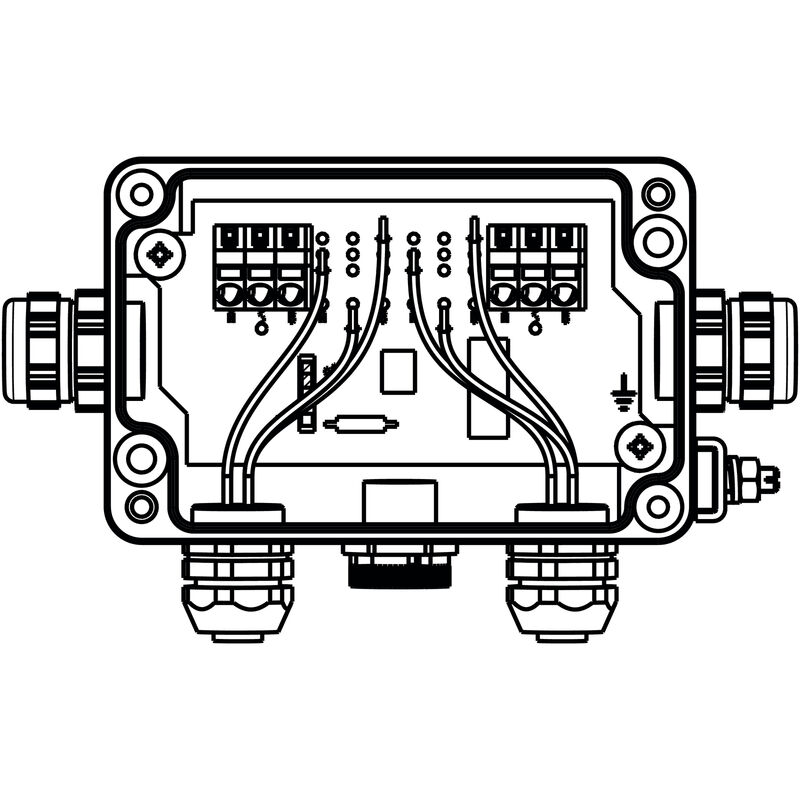

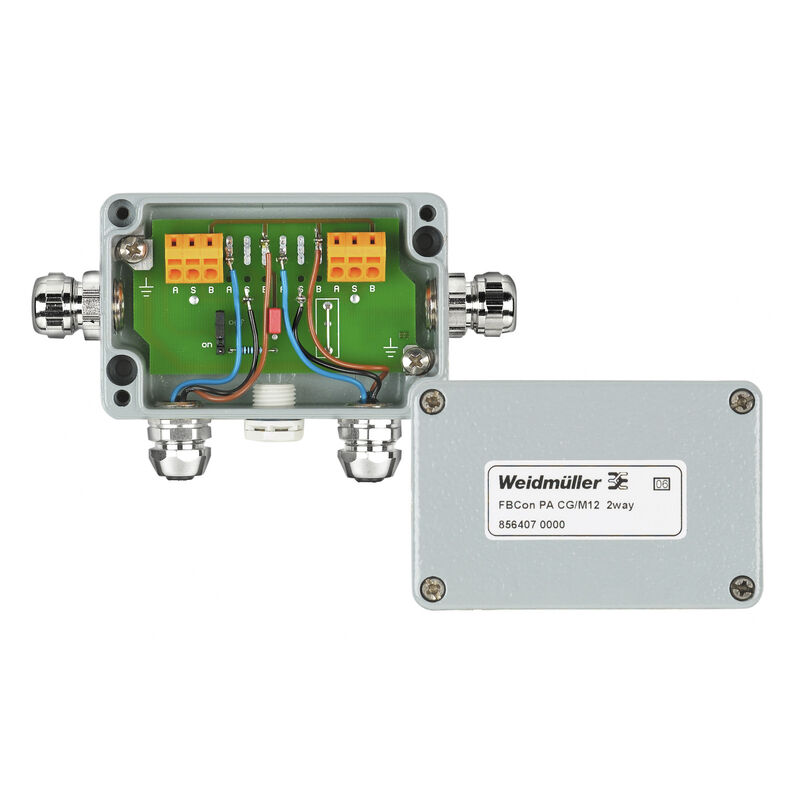

| Версия | Стандартный концентратор, 2-канальный распределитель полевой шины, IP66, Ответвление эл. линии M12 |
| Заказ № | 8564070000 |
| Тип | FBCON PA CG/M12 2WAY |
| GTIN (EAN) | 4032248236602 |
| Кол. | 1 Штука |
| Высота | 37 mm |
| Высота (в дюймах) | 1,457 inch |
| Ширина | 64 mm |
| Ширина (в дюймах) | 2,52 inch |
| Длина | 98 mm |
| Длина (в дюймах) | 3,858 inch |
| Масса нетто | 344 g |
| Температура хранения | -40 °C...80 °C |
| Рабочая температура | -40 °C...75 °C |
| SIL согласно IEC 61508 | Нет |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6bI, 6c, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 3a5f5913-76fc-4ff5-8563-4463f80bbe02 |
| Вид защиты | IP66 |
| Вид концентратора | 2-канальный распределитель полевой шины |
| Вид монтажа | Открытый монтаж |
| Вид соединения защитного провода PE | Ответвление М12 |
| Исполнение корпуса | С компенсатором давления |
| Кабельные вводы | Латунный кабельный ввод |
| Кабельный вход | Ответвление эл. линии M12 |
| Количество контактных гнезд | 2 |
| Материал контакта | CuZnAu |
| Материал контактодержателя | Латунь |
| Наружный диаметр провода, макс. | 9,5 mm |
| Наружный диаметр провода, мин. | 5,5 mm |
| Основной материал корпуса |
Алюминий
Aluminum |
| Рабочее напряжение | 10 ... 31 V DC |
| Рабочее напряжение Uмакс., макс. | 32 V |
| Степень загрязнения | 3 |
| Шинная система |
Profibus-PA
Foundation Fieldbus |
| Одобрение / сертификат / документ о соответствии |
[Certification UL for Canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_317640)
[Certification UL for US](https://mdcop.weidmueller.com/mediadelivery/asset/900_317641) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317598) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8564070000) |
| Уведомление об изменении продукта | [20220208 Technical change to FBCon field distributors (passive, with aluminum housings)](https://mdcop.weidmueller.com/mediadelivery/asset/900_251153) |
| Программное обеспечение | [WI-Segment-Calculator](https://mdcop.weidmueller.com/mediadelivery/asset/900_90759) |
| Пользовательская документация |
[Application-Guide-Planning and installing Fieldbus networks-using-FBCon_english_deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_90760)
[FBCon Segment Calculator_english](https://mdcop.weidmueller.com/mediadelivery/asset/900_101984) [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_317163) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| ETIM 9.0 | EC001604 |
| ECLASS 9.0 | 27-24-26-08 |
| ECLASS 9.1 | 27-24-26-08 |
| ECLASS 10.0 | 27-24-26-08 |
| ECLASS 11.0 | 27-24-26-08 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E141197 |
