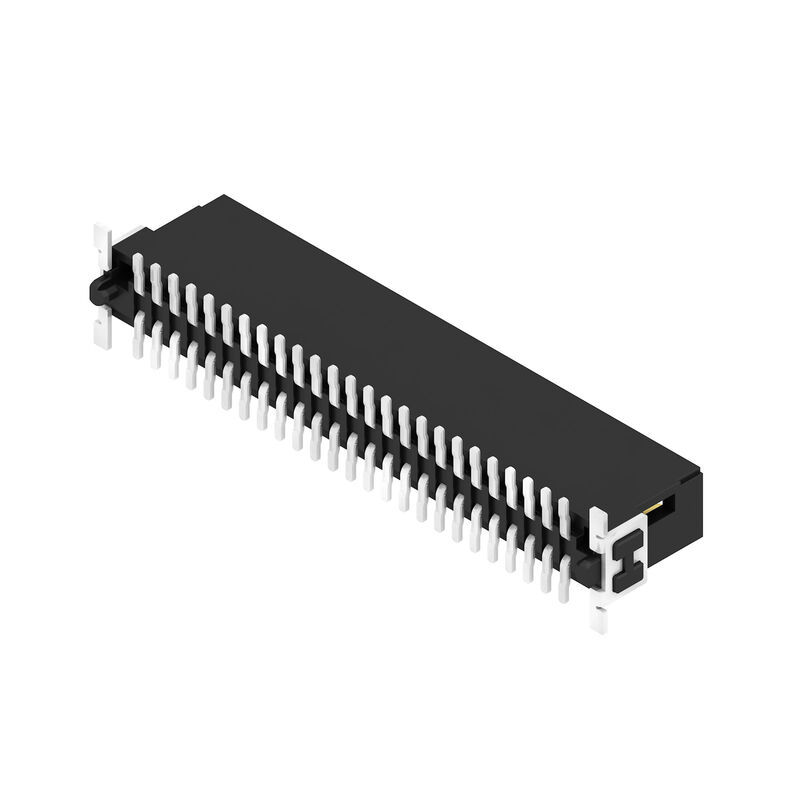

FMH3 S1/50V F1 B RL
Штекерный соединитель печатной платы, Штырьковый соединитель, Соединение под пайку для поверхностного монтажа, Шаг в мм (P): 1.27 mm, Количество полюсов: 50, 180°, Tape
№ продукта
2747130000
Свойства
| Исполнение | Штекерный соединитель печатной платы, Штырьковый соединитель, Соединение под пайку для поверхностного монтажа, Шаг в мм (P): 1.27 mm, Количество полюсов: 50, 180°, Tape |
| Номер для заказа | 2747130000 |
| Тип | FMH3 S1/50V F1 B RL |
| GTIN (EAN) | 4064675001461 |
| Кол. | 280 Штука |
| Продуктное отношение |
IEC: / 2.8 A UL: 150 V |
| Упаковка | Tape |
| Глубина | 7,4 mm |
| Глубина (дюймов) | 0,291 inch |
| Высота | 9,1 mm |
| Высота (в дюймах) | 0,358 inch |
| Ширина | 36,83 mm |
| Ширина (в дюймах) | 1,45 inch |
| Масса нетто | 7,036 g |
| REACH SVHC | / |
| Серия изделия | OMNIMATE Signal – Плата-плата |
| Вид соединения | Соединение с платой |
| Монтаж на печатной плате | Соединение под пайку для поверхностного монтажа |
| Шаг в мм (P) | 1,27 mm |
| Шаг в дюймах (P) | 0,05 " |
| Угол вывода | 180° |
| Количество полюсов | 50 |
| Количество контактных штырьков на полюс | 1 |
| Компланарность: | 0,1 mm |
| Количество рядов | 1 |
| Количество полюсных рядов | 2 |
| Вид защиты | IP20 |
| Объемное сопротивление | <25 mΩ |
| Циклы коммутации | 500 |
| Усилие вставки на полюс, макс. | 0,6 N |
| Усилие вытягивания на полюс, макс. | 0,6 N |
| Изоляционный материал | LCP |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | IIIa |
| Прочность изоляции | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| Класс пожаростойкости UL 94 | V-0 |
| Основной материал контактов | Сплав медный |
| Материал контакта | Сплав меди |
| Поверхность контакта | Золото поверх никеля |
| Структура слоев штепсельного контакта | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -55 °C |
| Рабочая температура, макс. | 125 °C |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 2,8 A |
| Зазор, мин. | 0,4 mm |
| Расстояние утечки, мин. | 0,4 mm |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Номинальное напряжение (UL 1977) (устаревшее) | 150 V |
| Упаковка | Tape |
| Длина VPE | 350 mm |
| VPE с | 345 mm |
| Высота VPE | 135 mm |
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224282) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747130000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E92202 |
