Свойства

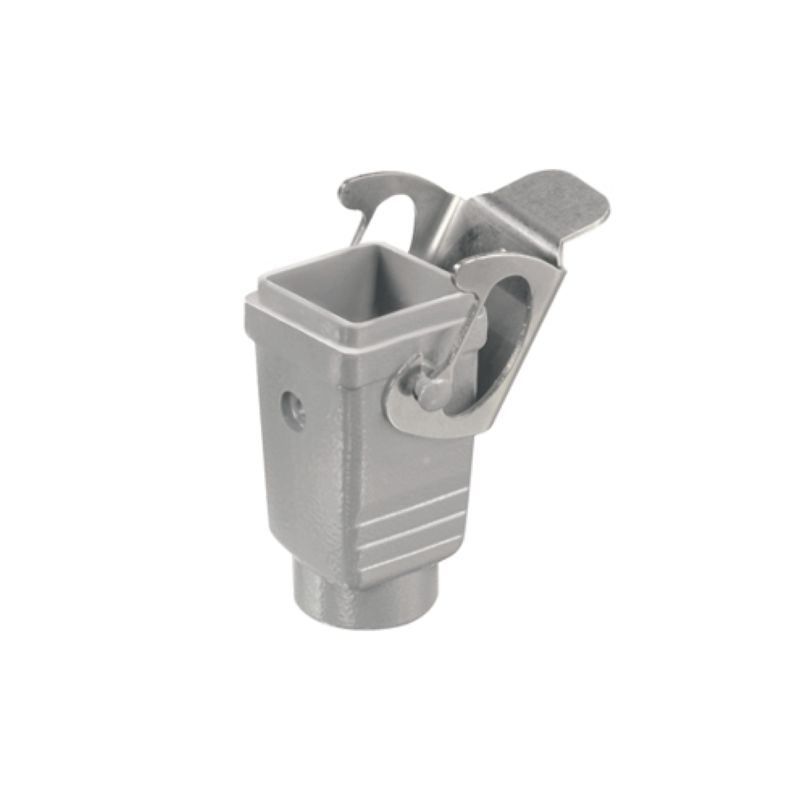

| Версия | HDC - корпус, Типоразмер: 1, Вид защиты: IP65 (во вставленном состоянии), Корпус для соединений, Поперечная скоба для фиксации на нижней части, Стандартный, Типоразмер кабельных вводов: M 20 |
| Заказ № | 1788840000 |
| Тип | HDC 04A KOLU 1M20G |
| GTIN (EAN) | 4032248206384 |
| Кол. | 1 Штука |
| Глубина | 27 mm |
| Глубина (дюймов) | 1,063 inch |
| Высота | 78 mm |
| Высота (в дюймах) | 3,071 inch |
| Ширина | 37 mm |
| Ширина (в дюймах) | 1,457 inch |
| Масса нетто | 40 g |
| Предельная температура | -40 °C ... 125 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Химическая стойкость |
|
| Высота корпуса B | 54 mm |
| Длина корпуса | 27 mm |
| Кабельный вход | с резьбой |
| Ширина корпуса C | 27 mm |
| Вид защиты | IP65 (во вставленном состоянии) |
| Корпуса ЭМС | Нет |
| Материал запорного элемента | Нержавеющая сталь |
| Момент затяжки | 0,5 Nm |
| Основной материал корпуса | Алюминиевое литье под давлением |
| Поверхность | Порошковое покрытие |
| BG | 1 |
| Верхняя часть/нижняя часть/крышка | Нижняя часть |
| Исполнение затворной системы | Поперечная скоба для фиксации на нижней части |
| Исполнение корпуса | Корпус для соединений |
| Исполнение скобы | Поперечная скоба |
| Кабельный вход | с резьбой |
| Количество кабельных входов сбоку | 0 |
| Количество кабельных входов сверху | 1 |
| Конструкция | Стандартный |
| Момент затяжки | 0,5 Nm |
| Подходит для ModuPlug® | Нет |
| Резьба (внутренняя) | M 20 |
| Тип | Удлинение соединения |
| Типоразмер | 1 |
| Типоразмер кабельных вводов | M 20 |
| Цвет (RAL) | RAL 7035 |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79644) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1788840000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1788840000) |
| Уведомление об изменении продукта |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Техническая документация | [1788840000_HDC_04A_KLU_1M20G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38881) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Сертификаты |   |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E92202 |
