Свойства

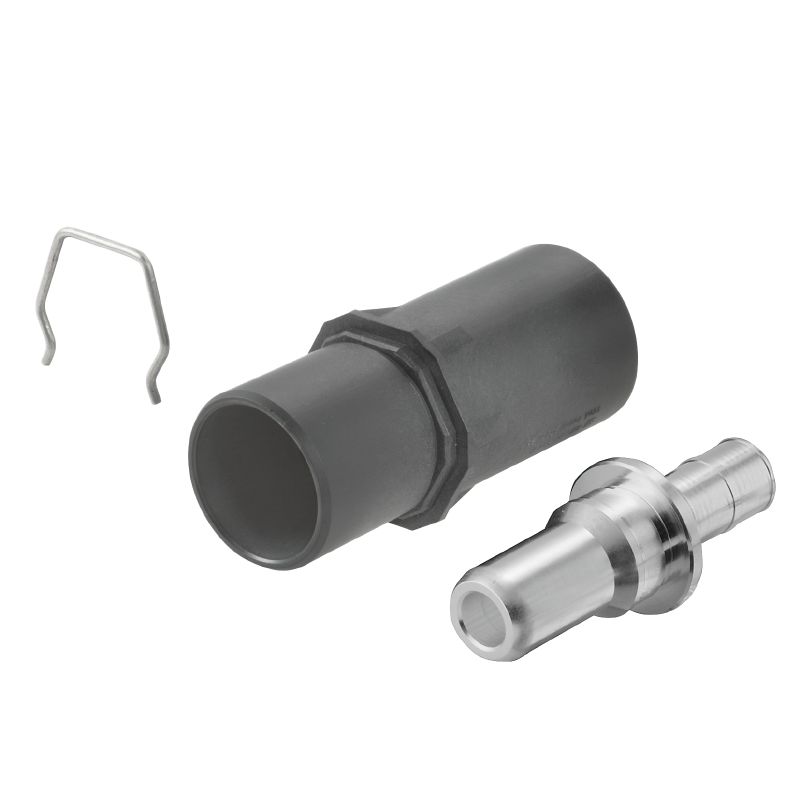

| Исполнение | HDC - вставка, Штифт, 3000 V, 310 A, Обжимное соединение, Типоразмер: 550 |
| Номер для заказа | 1079790000 |
| Тип | HDC HP 550 M 95 |
| GTIN (EAN) | 4032248841653 |
| Кол. | 1 Штука |
| Длина | 91 mm |
| Длина (в дюймах) | 3,583 inch |
| Диаметр | 43 mm |
| Масса нетто | 198 g |
| Предельная температура | -50 °C ... 120 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6eabd5ae-2d6b-409e-8bdf-87c27ee10e40 |
| BG | 550 |
| Вид соединения | Обжимное соединение |
| Изоляционный материал | PA GF |
| Класс пожаростойкости UL 94 | V-0 |
| Материал | Сплав медный |
| Номинальное импульсное выдерживаемое напряжение (DIN EN 61984) | 15 kV |
| Объемное сопротивление | ≤0.1 mΩ |
| Поверхность | Серебро пассивированное |
| Поперечное сечение соединяемого провода | 95 mm² |
| Прочность изоляции | 1010 Ом |
| Расчетное напряжение (DIN EN 61984) | 3 000 V |
| Расчетный ток (DIN EN 61984) | 310 A |
| Серия | HighPower |
| Степень загрязнения | PD 2 (PD 3) |
| Тип | Штифт |
| Типоразмер | 550 |
| Цветовой код | черный |
| Вид соединения - силовой контакт | Обжимное соединение |
| Длина снятия изоляции - силовой контакт | 30 mm |
| Номинальное импульсное выдерживаемое напряжение (DIN EN 61984), силовой контакт | 15 kV |
| Расчетное напряжение (DIN EN 61984), силовой контакт | 3 000 V |
| Расчетный ток (DIN EN 61984), силовой контакт | 310 A |
| BG | 550 |
| Вид соединения | Обжимное соединение |
| Длина снятия изоляции Измерительное соединение | 30 mm |
| Материал | Сплав медный |
| Объемное сопротивление | ≤0.1 mΩ |
| Поверхность | Серебро пассивированное |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 3/0 |
| Поперечное сечение соединительного провода, макс. | 95 mm² |
| Поперечное сечение соединительного провода, мин. | 95 mm² |
| Типоразмер | 550 |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79303) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1079790000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1079790000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1079790000&norm=0) |
| Пользовательская документация |
[1487780000_00_11_13_BPZ_HDC_HP250-550_web.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35515)
[BPZL_F_CSA_Zulassung](https://mdcop.weidmueller.com/mediadelivery/asset/900_313925) [BPZ_HDC_HP_ungeschirmt](https://mdcop.weidmueller.com/mediadelivery/asset/900_313936) [BZP_HDC_HP_MOAL_550A](https://mdcop.weidmueller.com/mediadelivery/asset/900_317395) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000796 |
| ETIM 7.0 | EC000796 |
| ETIM 8.0 | EC000796 |
| ETIM 9.0 | EC000796 |
| ECLASS 9.0 | 27-44-02-04 |
| ECLASS 9.1 | 27-44-02-04 |
| ECLASS 10.0 | 27-44-02-04 |
| ECLASS 11.0 | 27-44-02-04 |
| ECLASS 12.0 | 27-44-02-04 |
| ECLASS 13.0 | 27-44-02-04 |
| ROHS | Соответствовать |
