Свойства
| Версия | Использование данных, 50 V, 10 A, Количество полюсов: 1, Обжимное соединение, Штекер, Требуемые вставные слоты: |
| Заказ № | 2748630000 |
| Тип | HDC MBUS HD 1 M |
| GTIN (EAN) | 4050118890693 |
| Кол. | 1 Штука |

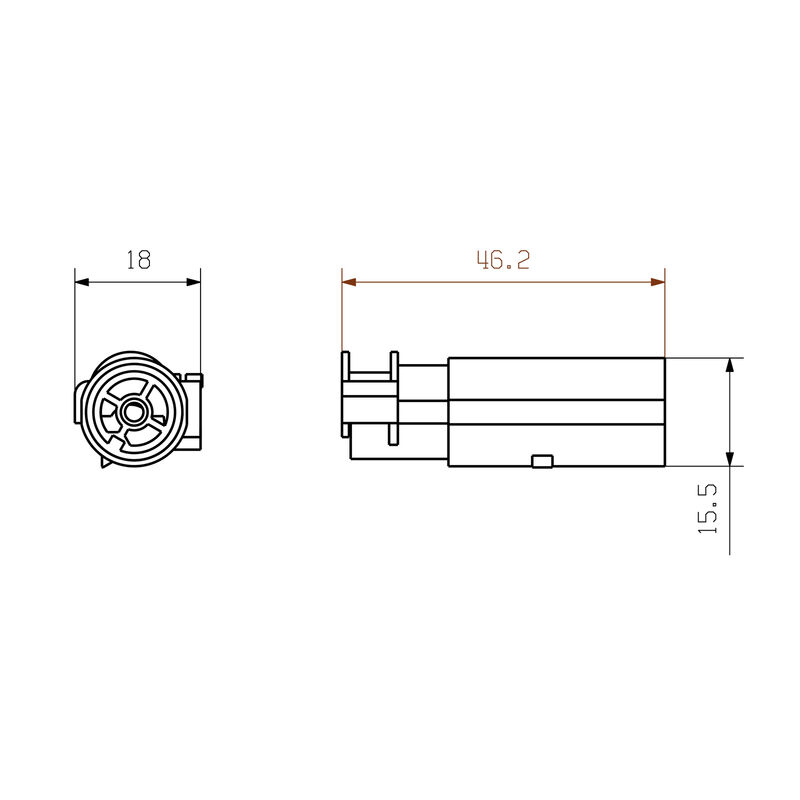

| Глубина | 46,2 mm |
| Глубина (дюймов) | 1,819 inch |
| Высота | 16,5 mm |
| Высота (в дюймах) | 0,65 inch |
| Ширина | 18 mm |
| Ширина (в дюймах) | 0,709 inch |
| Масса нетто | 22,2 g |
| Предельная температура | -40 °C ... 125 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fa505316-3e43-4ad0-930c-360dfdbe182a |
| Категория перенапряжения | III |
| Класс пожаростойкости UL 94 | V-0 |
| Количество полюсов | 1 |
| Материал | Поликарбонат |
| Номинальное импульсное выдерживаемое напряжение (DIN EN 61984) | 0,8 kV |
| Расчетное напряжение (DIN EN 61984) | 50 V |
| Расчетный ток (DIN EN 61984) | 10 A |
| Серия | ModuPlug |
| Степень загрязнения | 3 |
| Тип | Штекер |
| Циклы коммутации | ≥ 500 |
| Вид соединения | Обжимное соединение |
| Длина снятия изоляции Измерительное соединение | 8 mm |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение соединительного провода, макс. | 2,5 mm² |
| Поперечное сечение соединительного провода, мин. | 0,14 mm² |
| Одобрение / сертификат / документ о соответствии | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188728) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748630000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Соответствовать |
Аксессуары
-
-
№ продукта:2748560000Упаковочная единица:2 Штука
Модуль данных, 50 V, 10 A, Количество полюсов: 2, Обжимное соединение, Штекер, Требуемые вставные слоты: 2
-
№ продукта:1651620000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HD, HDD, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 0.37, круглый, Сплав медный
-
№ продукта:1651520000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HD, HDD, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 0.37, круглый, Сплав медный
-
№ продукта:1651530000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HD, HDD, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 0.5, круглый, Сплав медный
-
№ продукта:1651650000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HD, HDD, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 1.5, круглый, Сплав медный
-
№ продукта:1651640000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HD, HDD, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 1, круглый, Сплав медный
-
№ продукта:1651560000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HD, HDD, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 2.5, круглый, Сплав медный
-
№ продукта:1651660000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HD, HDD, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 2.5, круглый, Сплав медный
-
№ продукта:1651550000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HD, HDD, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 1.5, круглый, Сплав медный
-
№ продукта:1601750000Упаковочная единица:100 Штука
Промышленный разъем, Обжимной контакт, HD, HDD, HQ, MixMate, Штекер, Поперечное сечение соединительного провода, макс.: 1, круглый, Сплав медный
Является принадлежностью
-
-
№ продукта:2748560000Упаковочная единица:2 Штука
Модуль данных, 50 V, 10 A, Количество полюсов: 2, Обжимное соединение, Штекер, Требуемые вставные слоты: 2
Сопрягаемые детали
-
№ продукта:2748620000Упаковочная единица:1 Штука
Использование данных, 50 V, 10 A, Количество полюсов: 1, Обжимное соединение, Гнездо, Требуемые вставные слоты:
Является эквивалентом
-
№ продукта:2748620000Упаковочная единица:1 Штука
Использование данных, 50 V, 10 A, Количество полюсов: 1, Обжимное соединение, Гнездо, Требуемые вставные слоты:
