Свойства
| Версия | Модуль данных, 48 V, 10 A, Количество полюсов: 8, Обжимное соединение, Гнездо, Требуемые вставные слоты: |
| Заказ № | 3092850000 |
| Тип | HDC MMBIT 8 FC M2 SH |
| GTIN (EAN) | 4099987109895 |
| Кол. | 1 Штука |

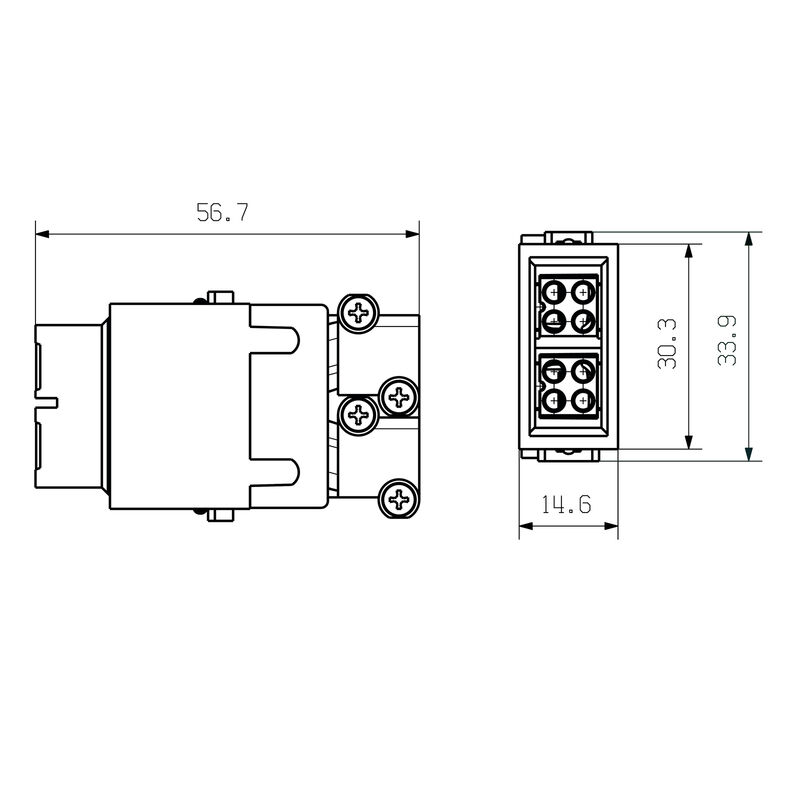

| Высота | 56,7 mm |
| Высота (в дюймах) | 2,232 inch |
| Ширина | 33,8 mm |
| Ширина (в дюймах) | 1,331 inch |
| Длина | 14,6 mm |
| Длина (в дюймах) | 0,575 inch |
| Масса нетто | 30,4 g |
| Предельная температура | -40 °C ... 125 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Категория перенапряжения | III |
| Класс пожаростойкости UL 94 | V-0 |
| Количество полюсов | 8 |
| Материал | Поликарбонат |
| Номинальное импульсное выдерживаемое напряжение (DIN EN 61984) | 0,8 kV |
| Расчетное напряжение (DIN EN 61984) | 48 V |
| Расчетный ток (DIN EN 61984) | 10 A |
| Серия | ModuPlug |
| Степень загрязнения | 3 |
| Тип | Гнездо |
| Циклы коммутации | ≥ 500 |
| Вид соединения | Обжимное соединение |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 16 |
| Момент затяжки, макс. по сечению проводника |
|
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_321802) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Соответствовать |
