HDC MPN 2
Изображение изделия
HDC MPN 2
Изображение изделия
HDC MPN 2
Изображение изделия
HDC MPN 2
Изображение изделия
HDC MPN 2

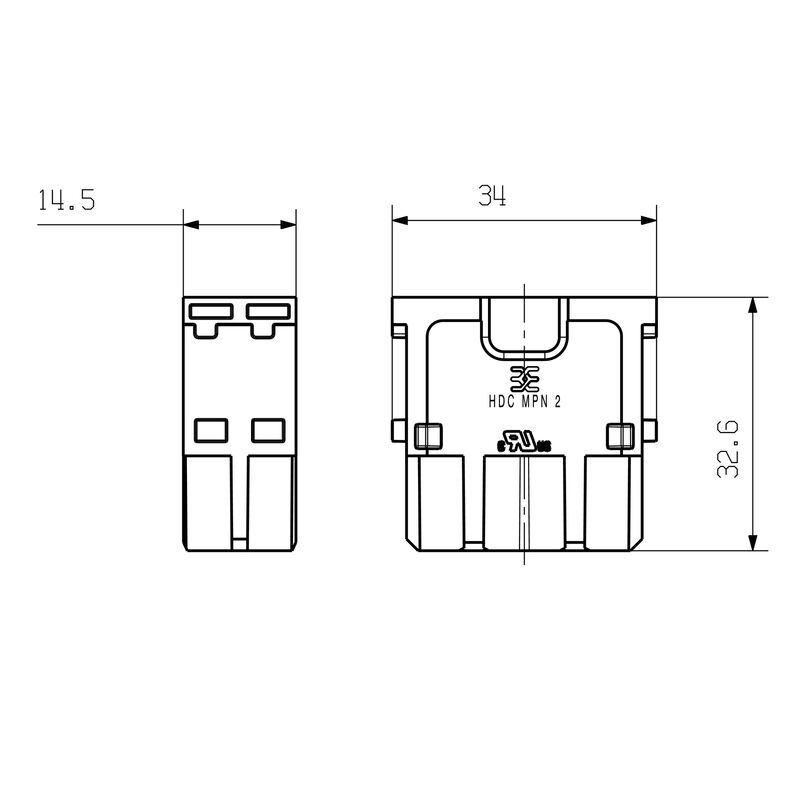

Чертеж

HDC MPN 2

Пневматический модуль, Количество полюсов: 2, Подсоединение наконечника (пневматика), пневматический, Требуемые вставные слоты: 1

№ продукта 2637320000
Загрузить спецификации Техническая поддержка Документация по продуктам
Аксессуары 3 Является принадлежностью 3 Связанные продукты 2
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Общие данные Пневматический модуль Версия Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Пневматический модуль, Количество полюсов: 2, Подсоединение наконечника (пневматика), пневматический, Требуемые вставные слоты: 1
Заказ №
2637320000
Тип
HDC MPN 2
GTIN (EAN)
4050118767520
Кол.
1 Штука

Размеры и массы

Глубина
34 mm
Глубина (дюймов)
1,339 inch
Высота
32,6 mm
Высота (в дюймах)
1,283 inch
Ширина
14,5 mm
Ширина (в дюймах)
0,571 inch
Масса нетто
6,264 g

Температуры

Предельная температура
-40 °C ... 80 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd

Общие данные

Класс пожаростойкости UL 94
V-0
Количество полюсов
2
Набор требований с уровнями опасности согласно EN 45545-2
R22 (HL 1-3)
R23 (HL 1-3)
Основной материал
Поликарбонат, армированный стекловолокном
Серия
ModuPlug
Тип
пневматический
Требуемые вставные слоты
1
Циклы коммутации
≥ 500

Пневматический модуль

Рабочее давление модуля
8 bar
Внутренний диаметр шланга, мин.
6 mm
Внутренний диаметр шланга, макс.
6 mm

Версия

Вид соединения
Подсоединение наконечника (пневматика)
Поперечное сечение соединительного провода, макс.
0 mm²
Поперечное сечение соединительного провода, мин.
0 mm²

Классификации

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-20
ECLASS 15.0
27-44-02-20
