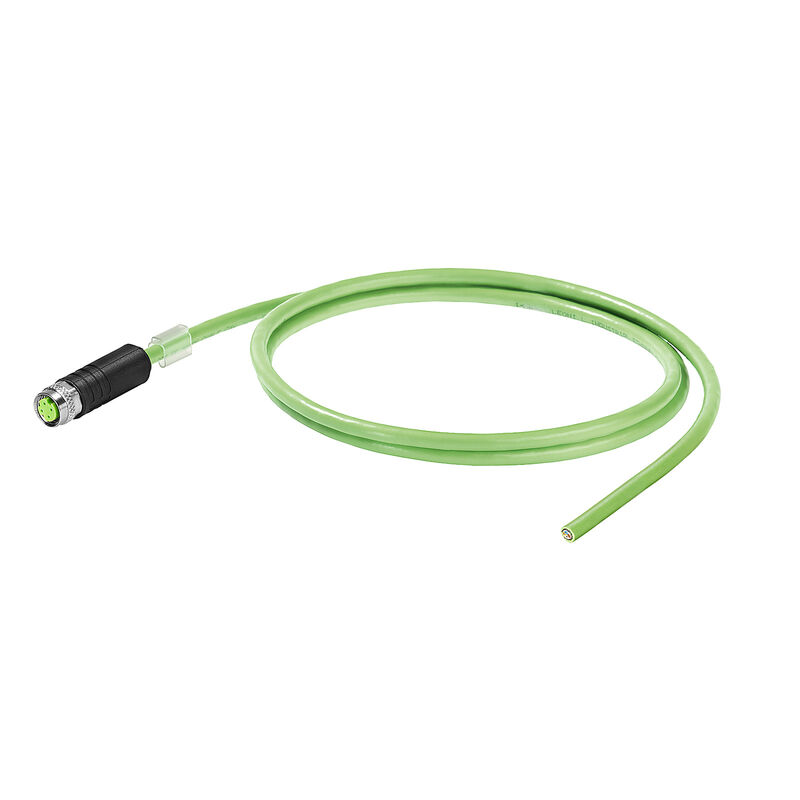

Schleppkettenkabel, PROFINET, M8 D-Code – IP 67 Buchse gerade, offen, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1.5 m

Art.-Nr. 2706260015
Datenblatt herunterladen Engineering Support
Verwandte Artikel 57
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Kabelspezifische Standards Allgemeine Standards Normen Kabelaufbau Elektrische Eigenschaften Kabel Mechanische und Materialeigenschaften Kabel Stecker links Stecker rechts Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Schleppkettenkabel, PROFINET, M8 D-Code – IP 67 Buchse gerade, offen, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1.5 m
Best.-Nr.
2706260015
Art
IE-C5DD4UG0015DSSXXX-E
GTIN (EAN)
4050118742725
VPE
1 Stück

Abmessungen und Gewichte

长度
1,5 m
Länge (inch)
59,055 inch
Nettogewicht
98,05 g

Temperaturen

Lagertemperatur
-50 °C...70 °C
Betriebstemperatur
-40 °C...70 °C
Verlegetemperatur
-20 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kabelspezifische Standards

Norm Isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) Tabelle 2/A (HD 624.3)
Norm Leitermaterial
DIN EN 13602 Cu-ETP-A
Norm Schirmmaterial
DIN EN 13602 Cu-ETP-A..B

Allgemeine Standards

Steckverbinder Norm
IEC 61076-2-114

Normen

Norm Isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) Tabelle 2/A (HD 624.3)
Norm Leitermaterial
DIN EN 13602 Cu-ETP-A
Norm Schirmmaterial
DIN EN 13602 Cu-ETP-A..B
Steckverbinder Norm
IEC 61076-2-114

Kabelaufbau

Anzahl der Adern
4
Arrangement of wire cores
Sternvierer
Barva opláštění
grün (RAL 6018)
Belső köpeny átmérője
3,9 mm
Blindage complet
Aluminiumfolie
Schirmgeflecht aus Kupferdrähten
Cargador
Als zentrales Element
Cross-section
4*AWG 22/7 - 0,32 mm²
Insulation
PE
Isolationsdurchmesser
1,5 mm
Litzen
7
Material del revestimiento
PUR
Sequenza cromatica –fili - coppie di fili
weiß, gelb, blau, orange
Sheath diameter, max.
6,7 mm
Sheath diameter, min.
6,3 mm
Shielding
SF/UTP
Spessore materiale di rivestimento
0,9 mm
Standardní označení
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Vezeték anyag
mehrdrähtiger verzinnter Kupferleiter
Árnyékoló fonat átfedése
85 %
Épaisseur d'isolation de fil
0,38 mm
シールド編組厚さ
0,13 mm

Elektrische Eigenschaften Kabel

1 kHz에서 용량
52 nF/km
Karakteristisk impedans
100 ± 15 Ω bei 1-100 MHz
Napięcie probiercze: przewód-przewód-ekran
2000 Veff, 50 Hz, 1 min
Różnica rezystancji
3 %
Signal propagation time
5,3 ns/m
Transferimpedans
20 mΩ/m bei 10 MHz
Задержка наклона
40 ns/100m
Рабочее напряжение (номин. знач. UL)
600 V
Рабочее напряжение UL
600 V
カテゴリー
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
速度
180 m/min
루프 저항
120 Ω/km

Mechanische und Materialeigenschaften Kabel

Abriebfestigkeit
sehr gut
Beschleunigung
4 m/s²
Biegeradius min, wiederholt
7,5 x Kabeldurchmesser
Biegeradius, min., einmalig
5 x Kabeldurchmesser
Biegezyklen
3 Mio
Flammwidrigkeit
gemäß IEC 60332-1
Geschwindigkeit
180 m/min
Halogene
halogenfrei, gemäß IEC 60754-2
Silikonfrei
Ja
UV-beständig
Ja
Ziehkraft
≤ 150 N
Ölbeständigkeit
gemäß IEC 60811-2-1
Übertragung von Feuer
Nein

Stecker links

Stecker links
M8, D-codiert, IP67, Buchsenkontakt, gerade, Stecker, Kunststoff, geschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
