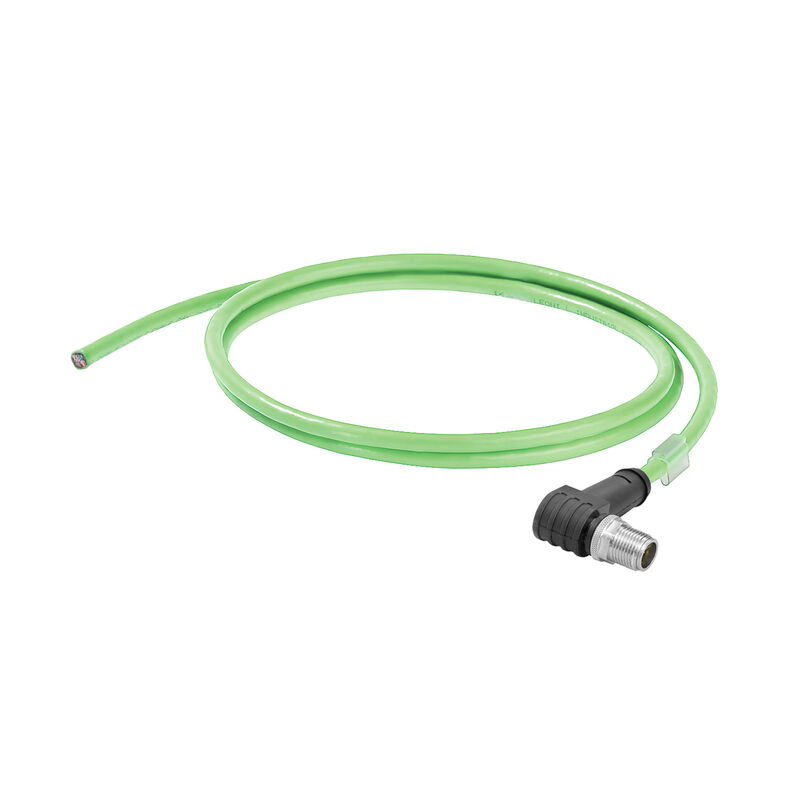

System cable, Open, M12 X-type IP67 male, angled, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 1.5 m

Cikkszám 2455130015
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 2 Kapcsolódó termékek 12
Godkännanden General ordering data Dimensions and weights Temperatures Shoda produktu s prostředím 케이블 특정 표준 표준 케이블 구조 케이블의 전기 속성 케이블의 기계적 및 재질 속성 Conector izquierdo Conector derecho Klassificeringar

Godkännanden

ROHS
Conform

General ordering data

버전
System cable, Open, M12 X-type IP67 male, angled, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 1.5 m
주문 번호
2455130015
유형
IE-C6EL8UG0015XCAXXX-E
GTIN(EAN)
4050118497434
수량
1 Darab

Dimensions and weights

길이
1.5 m
Hossz, inch
59.055 inch
Nettó tömeg
72 g

Temperatures

보관 온도
-40 °C...80 °C
작동 온도
-40 °C...80 °C
설치 온도
-20 °C...60 °C

Shoda produktu s prostředím

RoHS 준수 상태
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

케이블 특정 표준

연기 침투성
IEC 61034 규격
표준, 어셈블리
UL-Style 20963

표준

연기 침투성
IEC 61034 규격
표준, 어셈블리
UL-Style 20963

케이블 구조

결선
EIA/TIA T568 B
구리 직경
0.48 µm
꼬임
7
단면적
4*2*AWG 26/7 - 4*2*0.128 mm²
와이어 개수
8
와이어 쌍 차폐
알루미늄 호일
와이어 재질
주석 도금 구리 연선
와이어 코어의 배치
꼬임 쌍
완전 차폐
구리 배선으로 제조된 차폐 편주
외피 색상
녹색(RAL 6018)
외피 직경, 최대
6.7 mm
외피 직경, 최소
6.1 mm
재질 외피
PUR
절연
PE
절연재 단면적
0.98 mm
차폐
S/FTP
차폐 편조물 두께
0.1 mm
컬러 시퀀스 또는 와이어 - 와이어 쌍
흰색 - 파란색, 흰색 - 주황색, 흰색 - 녹색, 흰색 - 갈색
표준 명칭
S/FTP
LIO2YSC11Y 4x2x0,15 PIMF FRNC GN

케이블의 전기 속성

루프 저항
290 Ω/km
범주
Cat.6A / Class EA (ISO/IEC 11801 2010)
신호 전파 시간
5.2 ns/m
전송 속도
10 Gbit/s
전송 임피던스
15 mΩ/m, 1 MHz에서
10 mΩ/m, 10 MHz에서
30 mΩ/m, 30 MHz에서
테스트 전압: 와이어-와이어-차폐
700 Vrms, 50 Hz, 1 min
특성 임피던스
100 ± 5 Ω (100MHz에서)

케이블의 기계적 및 재질 속성

내마모성
매우 좋음
연기 침투성
IEC 61034 규격
오일 저항
in accordance with IEC 60811-2-1
최소 구부림 반경, 반복
10 x 케이블 직경
최소 구부림 반경, 한 번만
5 x 케이블 직경
할로겐
Sans halogène, selon CEI 60754-1
화염 내성
in accordance with IEC 60332-1-2

Conector izquierdo

플러그 좌측
M12, X-coded, IP67, male contact, straight, plug, Plastic, shielded

Conector derecho

플러그 우측
extremo conductor libre

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
