Свойства

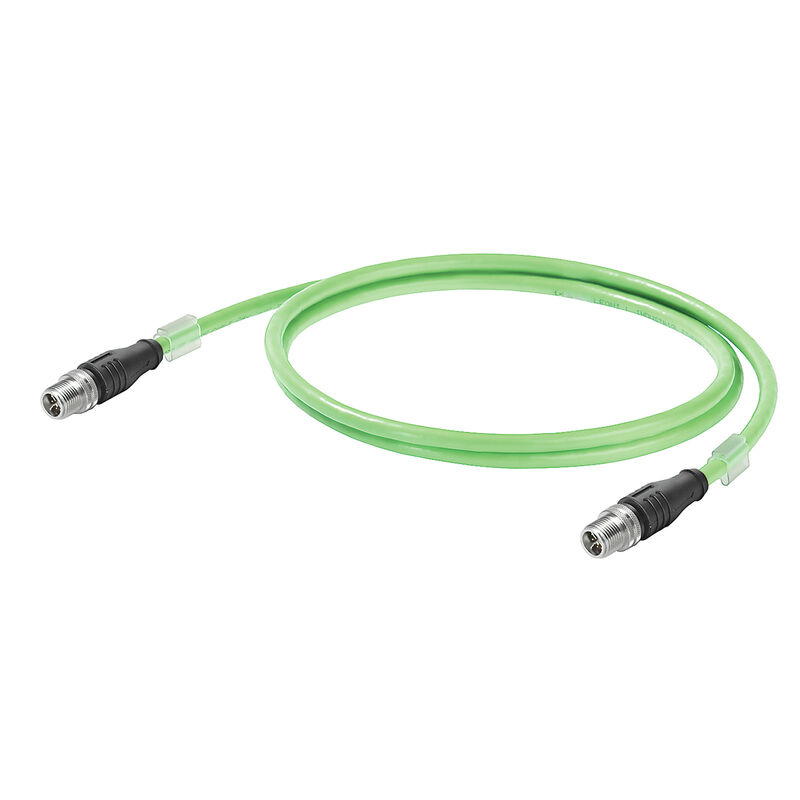

| Версия | Системный кабель, M12 X-тип IP 67, вилка прямая, M12 X-тип IP 67, вилка прямая, Cat.6A / Class EA (ISO/IEC 11801 2010), Полиуретан, 3 m |
| Заказ № | 1463640030 |
| Тип | IE-C6EL8UG0030XCSXCS-E |
| GTIN (EAN) | 4050118270822 |
| Кол. | 1 Штука |
| Длина | 3 m |
| Длина (в дюймах) | 118,11 inch |
| Масса нетто | 167 g |
| Температура хранения | -40 °C...80 °C |
| Рабочая температура | -40 °C...80 °C |
| Температура монтажа | -20 °C...60 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Плотность дыма | По стандарту IEC 61034 |
| Стандарт, конструкция | UL Style 20963 |
| Плотность дыма | По стандарту IEC 61034 |
| Стандарт, конструкция | UL Style 20963 |
| Диаметр изоляции | 0,98 mm |
| Диаметр медной жилы | 0,48 µm |
| Диаметр оболочки, макс. | 6,7 mm |
| Диаметр оболочки, мин. | 6,1 mm |
| Жилы | 7 |
| Изоляция | PE |
| Количество жил | 8 |
| Материал оболочки | Полиуретан |
| Материал проводника | Витой луженый медный провод |
| Монтаж | EIA/TIA T568 B |
| Нормативные обозначения |
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN |
| Общий экран | Экранирующая оплетка из медной проволоки |
| Расположение жил | Витая пара |
| Сечение | 4*2*AWG 26/7 - 4*2*0,128 мм² |
| Толщина экранирующей оплетки | 0,1 mm |
| Цвет оболочки | зеленый (RAL 6018) |
| Цветовая последовательность жилы - пары жил | белый - синий, белый - оранжевый, белый - зеленый, белый - коричневый |
| Экранирование | S/FTP |
| Экранирование пары жил | Алюминиевая фольга |
| Время прохождения сигнала | 5,2 ns/m |
| Испытательное напряжение: провод–провод–экран | 700 Вср.-квадр., 50 Гц, 1 мин. |
| Категория | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Передаточный импеданс |
15 мОм/м при 1 МГц
10 мОм/м при 10 МГц 30 мОм/м при 30 МГц |
| Скорость передачи | 10 Гбит/с |
| Сопротивление петли | 290 Ω/km |
| Характеристический импеданс | 100 ± 5 Ом при 100 МГц |
| Галогены | без содержания галогенов, по стандарту IEC 60754-1 |
| Огнестойкость | по стандарту IEC 60332-1-2 |
| Плотность дыма | По стандарту IEC 61034 |
| Радиус изгиба мин., однократный | 5 * диаметр кабеля |
| Радиус изгиба мин., повторяющийся | 10 * диаметр кабеля |
| Устойчивость к воздействию масла | по стандарту IEC 60811-2-1 |
| Устойчивость к истиранию | очень хорошо |
| Штекер левый | M12, X-кодировка, IP67, штыревой контакт, прямой, штекер, Пластмасса, экранированный |
| Штекер правый | M12, X-coded, IP67, male contact, straight, plug, Plastic, shielded |
| Пользовательская документация |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Соответствовать |
