Свойства
| Вид изделия | Патч-кабель |
| Категория | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| Материал оболочки | LSZH (малодымный безгалогенный компаунд) |
| Разъем, левый | RJ45 IP 20 |
| Разъем, правый | RJ45 IP 20 |
| Цвет оболочки | черный |
| Исполнение | Патч-кабель, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH (малодымный безгалогенный компаунд), 20 m |
| Номер для заказа | 1251610200 |

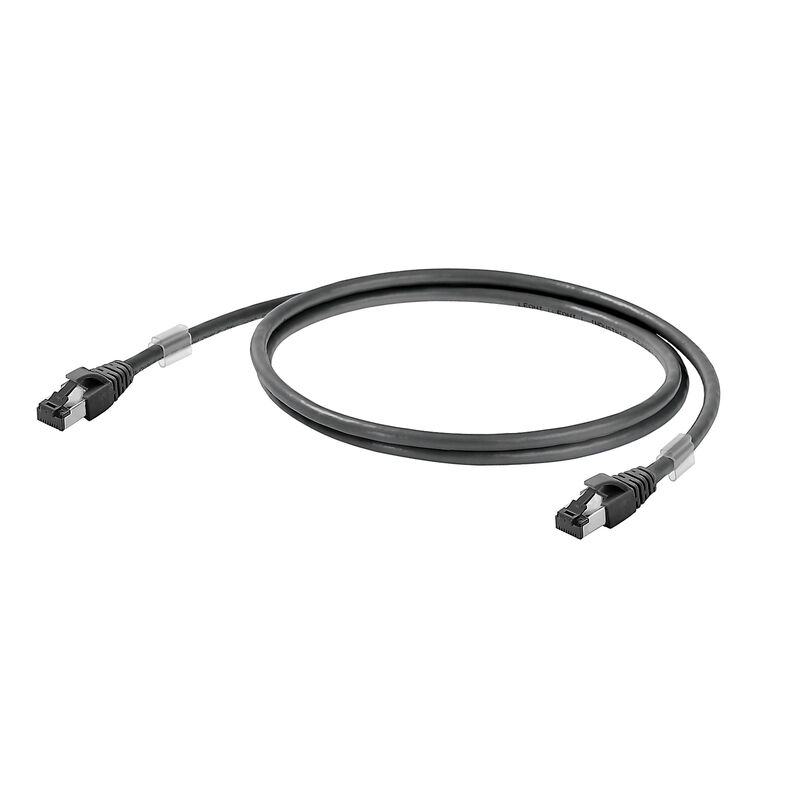

| Тип | IE-C6FP8LE0200M40M40-E |
| GTIN (EAN) | 4050118043198 |
| Кол. | 1 Штука |
| Длина | 20 m |
| Длина (в дюймах) | 787,402 inch |
| Масса нетто | 730 g |
| Температура хранения | -20 °C...60 °C |
| Рабочая температура | -20 °C...60 °C |
| Температура монтажа | 0 °C...50 °C |
| REACH SVHC | / |
| PoE / PoE+ | согласно IEEE 802.3at |
| Допустимая токовая нагрузка при 50 °C | 1 A |
| Вилочный разъем, стандарт | IEC 60603-7-51 |
| Сертификат № (cULus) | E316369 |
| Специализированное оборудование для кабелей связи |
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002 EN50173-1:2007 |
| Вилочный разъем, стандарт | IEC 60603-7-51 |
| Диаметр изоляции | 1,04 mm |
| Диаметр оболочки, макс. | 5,9 mm |
| Диаметр оболочки, мин. | 5,5 mm |
| Жилы | 7 |
| Изоляция | PE |
| Количество жил | 8 |
| Материал оболочки | LSZH (малодымный безгалогенный компаунд) |
| Общий экран | Экранирующая оплетка из медной проволоки |
| Перекрытие экранирующей оплетки | 60 % |
| Расположение жил | Витая пара |
| Сечение | 4*2*AWG 27/7 - 4*2*0,1 мм² |
| Цвет оболочки | черный |
| Цветовая последовательность жилы - пары жил | белый - синий, белый - оранжевый, белый - зеленый, белый - коричневый |
| Экранирование | S/FTP |
| Экранирование пары жил | Алюминиевая фольга |
| Емкость при 1 кГц | 46 nF/km |
| Задержка наклона | 2,5 ns/100m |
| Испытательное напряжение: провод–провод–экран | 2,5 кВ / DC на 2 с |
| Категория | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| Класс разделения в соответствии с EN 50174-2 | d |
| Переходное затухание до 1000 МГц | 80 dB |
| Рабочее напряжение | 50 В DC |
| Рабочее напряжение (номин. знач. UL) | 30 V AC / 42.4 V DC |
| Разность сопротивления | 5 % |
| Скорость передачи | 10 Гбит/с |
| Сопротивление связи при 10 МГц/м | 5 mΩ |
| Характеристический импеданс | 100 ± 15 Ω при 1–100 МГц |
| Галогены | без содержания галогенов, по стандарту IEC 60754-2 |
| Огнестойкость |
в соответствии с IEC 60332-2-2
по стандарту IEC 60332-1-2 in accordance with IEC 60332-3-24 in accordance with UL 2556 (FT1) |
| Радиус изгиба мин., однократный | 5 x диаметр кабеля |
| Цветовой код | черный |
| Штекер левый | RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный |
| Штекер правый | RJ45, IP20, male contact, straight, plug, Plastic, shielded |
| Штекер левый | RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный |
| Штекер правый | RJ45, IP20, male contact, straight, plug, Plastic, shielded |
| Одобрение / сертификат / документ о соответствии |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[Control - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287446) [Field - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287447) [TSN - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287448) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87829) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1251610200) |
| Уведомление об изменении продукта |
[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811)
[PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) [Technische Änderung zu der Cabinet Line (RJ45 CAT.6A Patchkabel LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_248235) [Technical change to RJ45 CabinetLine (RJ45 CAT.6A Patchcable LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_302280) |
| Пользовательская документация |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| Сертификаты |    |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E316369 |
