Свойства
| Версия | Розетка, FreeCon, Модуль RJ45, Питание, IP 65 |
| Заказ № | 1068830000 |
| Тип | IE-CD-V14MRJ/VAPM24V-FJ |
| GTIN (EAN) | 4032248824014 |
| Кол. | 1 Штука |

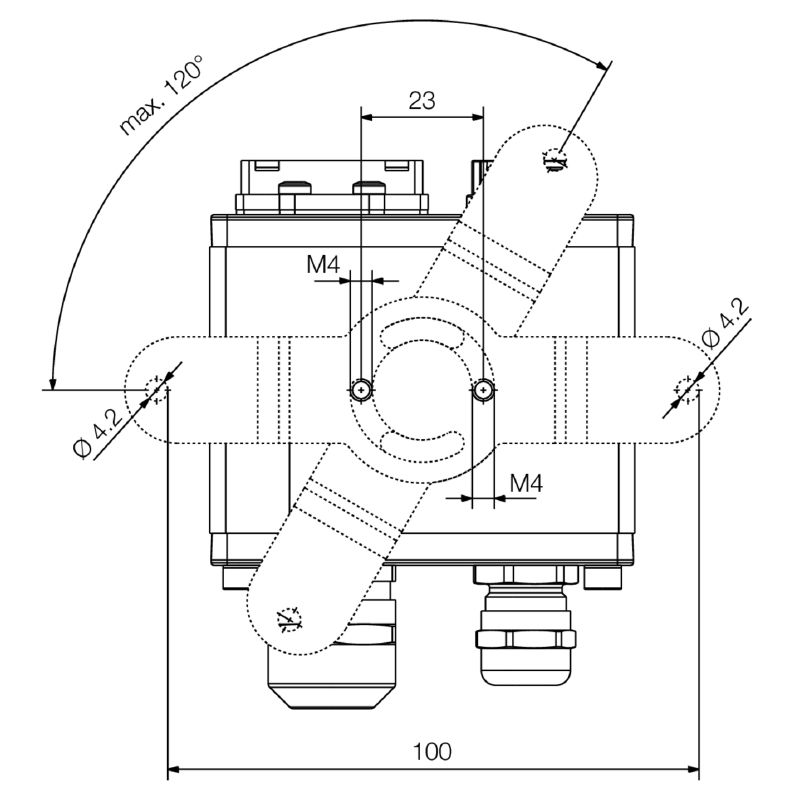

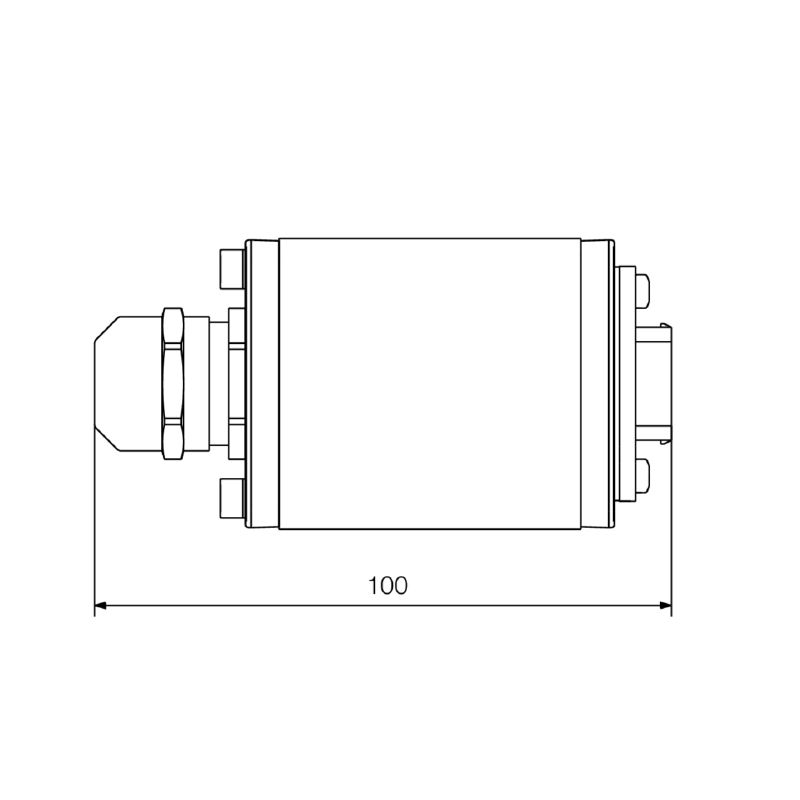

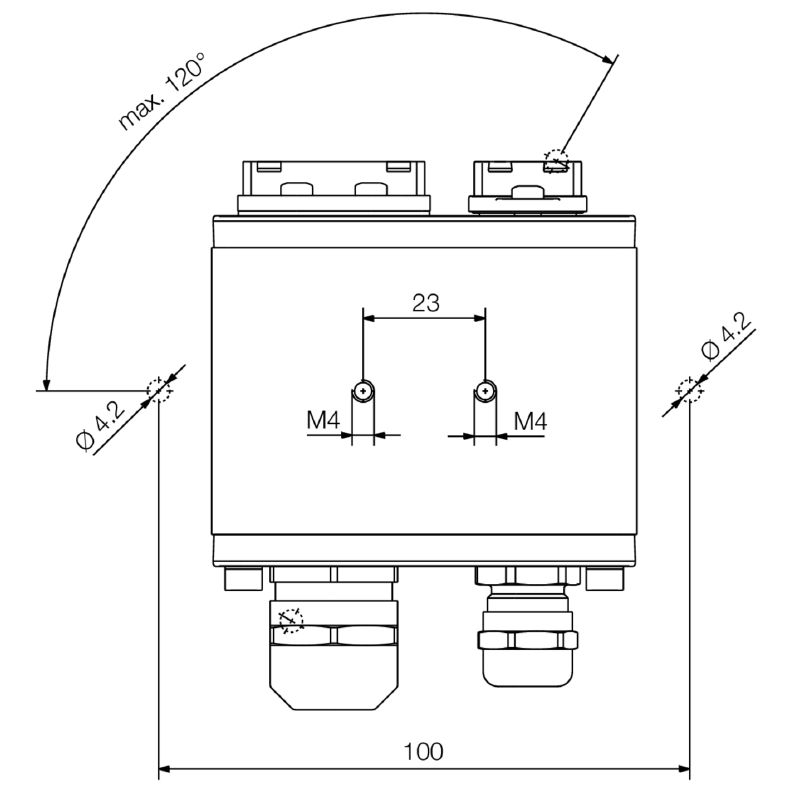

| Глубина | 100 mm |
| Глубина (дюймов) | 3,937 inch |

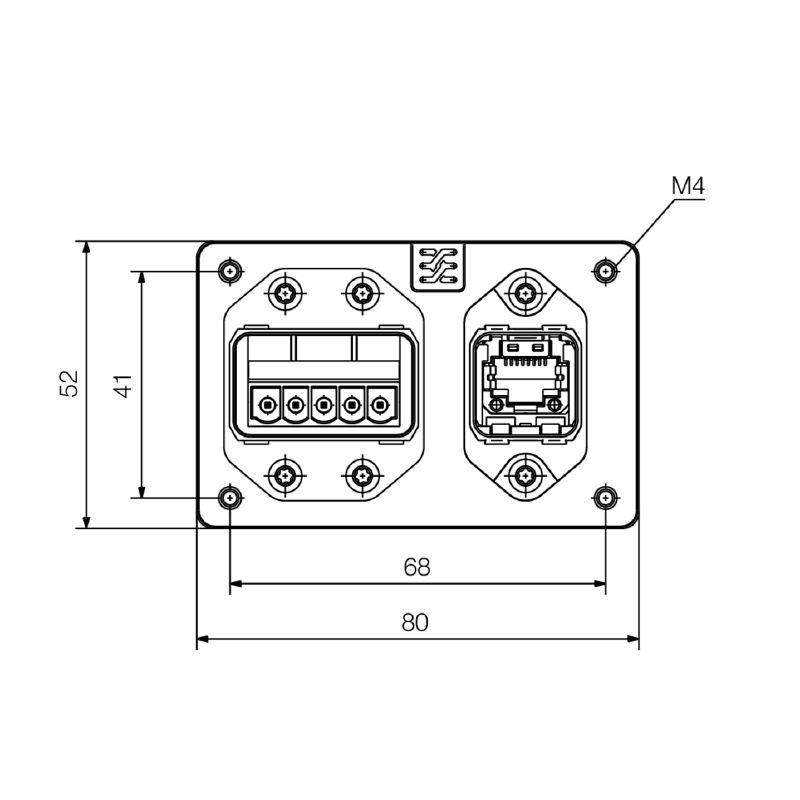

| Высота | 52 mm |
| Высота (в дюймах) | 2,047 inch |
| Ширина | 80 mm |
| Ширина (в дюймах) | 3,15 inch |
| Масса нетто | 597,72 g |
| Рабочая температура | -40 °C...70 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Вид защиты | IP 65 |
| Вид монтажа | Крепление на винтах |
| Класс пожаростойкости UL 94 | V-0 |
| Масса | 471 g |
| Монтаж | PROFINET |
| Основной материал корпуса |
Алюминиевый профиль
Крышка: литой под давлением цинк, окрашенный |
| Цветовой код | серебряный |
| Вилочный разъем, стандарт |
IEC 61076-3-117, вар. 14
IEC 60603-7-5 |
| Сертификат № (cULus) | E316369 |
| Специализированное оборудование для кабелей связи | Инструкция по монтажу PROFINET |
| Стандарт UL на аксессуары коммуникационного оборудования | UL 1863 |
| Степени защиты IP | IEC 60529 |
| Диаметр оболочки, макс. (модуль RJ45) | 10 mm |
| Диаметр оболочки, мин. (модуль RJ45) | 5 mm |
| Категория (модуль RJ45) | Cat.5 (ISO/IEC 11801) |
| Монтаж | PROFINET |
| Нагрузочная способность по току (модуль RJ45) | 1 A |
| Основной материал корпуса (модуль RJ45) | Цинковое литье под давлением |
| Поверхность контактов (модуль RJ45) | Золото поверх никеля |
| Сечение подключаемого провода, гибкого, макс. (AWG) | AWG 22 |
| Сечение подключаемого провода, гибкого, мин. (AWG) | AWG 26 |
| Соединение 1 (модуль RJ45) | IDC |
| Соединение 2 (модуль RJ45) | RJ45 |
| Сопротивление изоляции (модуль RJ45) | > 500 MΩ |
| Сопротивление контактов (модуль RJ45) | ≤ 20 mΩ |
| Усилие вставки (модуль RJ45) | ≤ 30 Н |
| Цвет (модуль RJ45) | серебряный |
| Циклы коммутации (модуль RJ45) | 750 |
| Экранирование (модуль RJ45) | контакт экрана 360° |
| Электрический контакт, контакт - экран, мин. (модуль RJ45) | ≤ 1500 В пост. тока |
| Электрический контакт, контакт - экран, мин. (модуль RJ45) | ≤ 1000 В пост. тока |
| Вид блокировки (силовой соединитель) | Тип Push Pull |
| Диаметр оболочки, макс. (силовой соединитель) | 12 mm |
| Диаметр оболочки, мин. (силовой соединитель) | 6 mm |
| Материал держателя контакта (силовой соединитель) | Полиамид |
| Материал кабельного уплотнения (силовой соединитель) | TPE |
| Материал контактов (силовой соединитель) | Сплав медный |
| Материал уплотнения (силовой соединитель) | NBR |
| Нагрузочная способность по току при 50 °C (силовой соединитель) | 16 A |
| Номинальное напряжение (силовой соединитель) | 24 V |
| Основной материал корпуса (силовой соединитель) |
Цинковое литье под давлением
никелированный |
| Поверхность контактов (силовой соединитель) | Золото поверх никеля |
| Сечение подключаемого провода AWG, макс. (силовой соединитель) | 13 |
| Сечение подключаемого провода AWG, мин. (силовой соединитель) | 18 |
| Сечение подключаемого провода, гибкого, макс. (силовой соединитель) | 2,5 mm² |
| Сечение подключаемого провода, гибкого, мин. (силовой соединитель) | 0,75 mm² |
| Сечение подключаемого провода, многожильного, расчетное соединение, макс. (силовой соединитель) | 2,5 mm² |
| Сечение подключаемого провода, многожильного, расчетное соединение, мин. (силовой соединитель) | 0,75 mm² |
| Соединение 2 (силовой соединитель) | Пружина |
| Степень загрязнения (силовой соединитель) | 2 |
| Цвет (силовой соединитель) | серебристо-серый |
| Циклы коммутации (силовой соединитель) | ≤ 100 |
| Одобрение / сертификат / документ о соответствии |
[ISO/IEC and TIA/EIA DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_58438)
[ISO/IEC EN and TIA/EIA Screened Class E Category 6, 3 connector permanent link](https://mdcop.weidmueller.com/mediadelivery/asset/900_67334) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67335) [ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67336) [DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) [Compliance Statement Screened Category 6 ISO/IEC EN and TIA/EIA Connecting Hardware](https://mdcop.weidmueller.com/mediadelivery/asset/900_67337) [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_253565) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1068830000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1068830000) |
| Пользовательская документация |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 7.0 | EC002597 |
| ETIM 8.0 | EC002597 |
| ETIM 9.0 | EC002597 |
| ECLASS 9.1 | 27-44-03-18 |
| ECLASS 10.0 | 27-44-03-18 |
| ECLASS 11.0 | 27-44-03-18 |
| ECLASS 12.0 | 27-44-03-18 |
| ECLASS 13.0 | 27-44-03-18 |
| ECLASS 14.0 | 27-44-03-18 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E316369 |
