Свойства
| Версия | FrontCom, Вставка (питание), большая, Тип F, Гнездо, DE |
| Заказ № | 1450730000 |

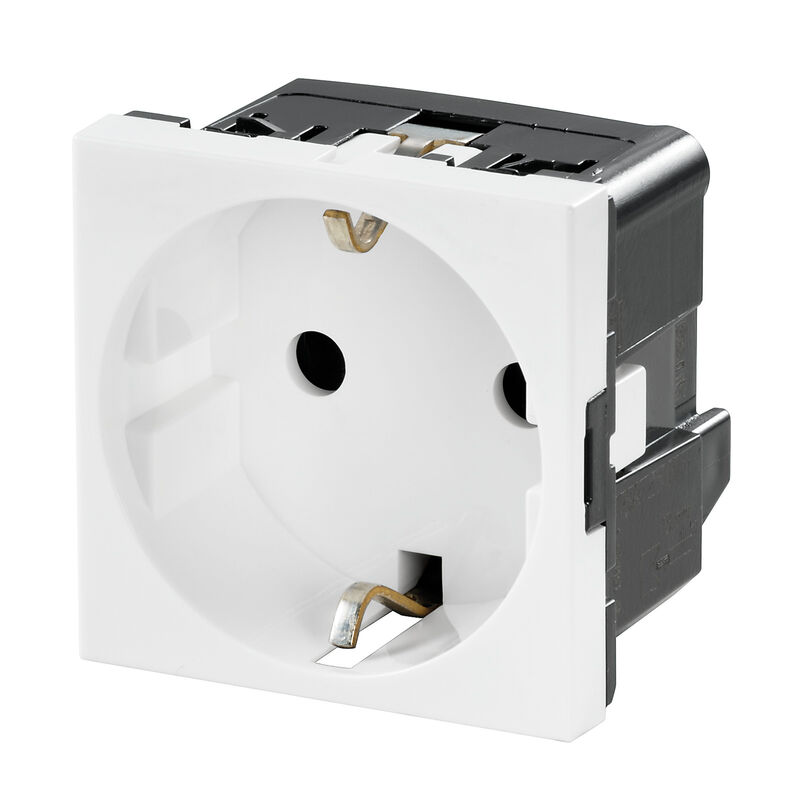

| Тип | IE-FCI-PWB-DE |
| GTIN (EAN) | 4050118255546 |
| Кол. | 1 Штука |
| Масса нетто | 32,5 g |
| Температура хранения | -10 °C...70 °C |
| Рабочая температура | -5 °C...40 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Вид защиты | IP20 |
| Лицевая сторона разъема | Тип F |
| Пожарная нагрузка | 770 kJ |
| Тип вставки | Вставка (питание), большая |
| Вид соединения | PUSH IN |
| Длина зачистки изоляции | 10 mm |
| Сечение подсоединяемого провода, гибкого, без кабельного наконечника | 1.5 ... 2.5 mm² |
| Сечение подсоединяемого провода, гибкого, без кабельного наконечника |
|
| Сечение подсоединяемого провода, гибкого, с кабельным наконечником |
|
| Сечение подсоединяемого провода, гибкого, с кабельным наконечником | 1.5 ... 1.5 mm² |
| Сечение подсоединяемого провода, жесткого |
|
| Сечение подсоединяемого провода, жесткого | 1.5 ... 2.5 mm² |
| Сечение подсоединяемого провода, чрезвычайно гибкого, без кабельного наконечника |
|
| Сечение подсоединяемого провода, чрезвычайно гибкого, без кабельного наконечника | 1.5 ... 2.5 mm² |
| Сечение подсоединяемого провода, чрезвычайно гибкого, с кабельным наконечником |
|
| Сечение подсоединяемого провода, чрезвычайно гибкого, с кабельным наконечником | 1.5 ... 1.5 mm² |
| Номинальное напряжение (AC) | 250 V |
| Номинальный ток | 16 A |
| Основной материал корпуса | Поликарбонат PC |
| Сертификат № (DNV) | TAA000022B |
| Одобрение / сертификат / документ о соответствии | [GL_FrontCom](https://mdcop.weidmueller.com/mediadelivery/asset/900_58424) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97720) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1450730000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1450730000) |
| Пользовательская документация |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Socket Insert Overview EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_87399) [Socket Insert Overview DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_87400) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90844) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-18-90-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-18-28-92 |
| ECLASS 13.0 | 27-18-28-92 |
| ECLASS 14.0 | 27-18-28-92 |
| Сертификаты |  |
| ROHS | Соответствовать |
