IE-PS-M12X-P-FH

Штекер произвольной сборки, M12, IDC, Cat.6A / Class EA (ISO/IEC 11801 2010), IP67, вставной, прямой, Вилочная часть

№ продукта 1324020000

Свойства

Основные данные для заказа

Версия	Штекер произвольной сборки, M12, IDC, Cat.6A / Class EA (ISO/IEC 11801 2010), IP67, вставной, прямой, Вилочная часть
Заказ №	1324020000
Тип	IE-PS-M12X-P-FH
GTIN (EAN)	4050118127782
Кол.	10 Штука

Размеры и массы

Масса нетто

33,95 g

Температуры

Рабочая температура

-40 °C...85 °C

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует
REACH SVHC	Lead 7439-92-1
SCIP	67cf1078-beca-4687-860b-dc475a6ec24a

Технические данные, настраиваемые вставные разъемы

Вид защиты	IP67, вставной
Категория	Cat.6A / Class EA (ISO/IEC 11801 2010)

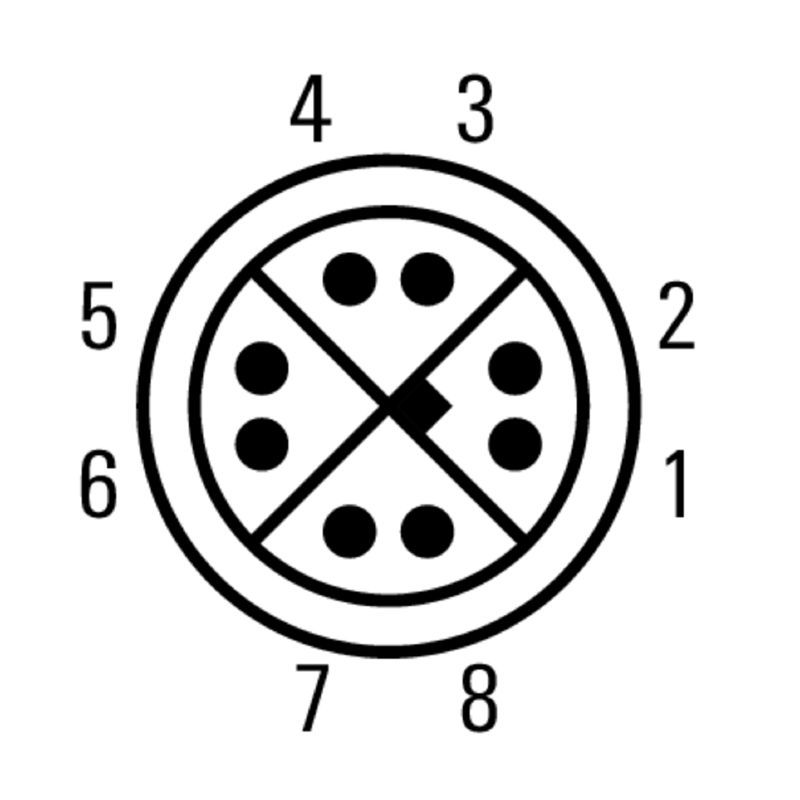

Кодировка	X-кодировка
Количество полюсов	8
Материал контакта	Латунь
Номинальное напряжение	48 V
Основной материал корпуса	Цинковое литье под давлением
Поверхность контакта	позолоченный
Прочность изоляции	100 MΩ
Циклы коммутации	≥ 100
Экранированное соединение	Да, с резьбой

Общие данные

Количество полюсов	8
Соединение 1	M12
Соединение 2	IDC
Монтаж	EIA/TIA T568 A EIA/TIA T568 B
Основной материал корпуса	Цинковое литье под давлением
Диаметр изоляции, макс.	1,6 mm
Категория	Cat.6A / Class EA (ISO/IEC 11801 2010)
Соединительная резьба	M12
Материал контакта	Латунь
Поверхность контакта	позолоченный
Диаметр одножильного подсоединяемого провода	0.41...0.64 mm
Диаметр подключаемого провода, одножильного, мин.	0,41 mm
Диаметр подключаемого провода, одножильного, макс.	0,64 mm
Сечение подсоединяемого проводника, одножильного (AWG)	AWG 26/1...AWG 22/1
Диаметр гибкого подсоединяемого провода	0.48...0.76 mm
Сечение подключаемого провода, одножильного, мин. (AWG)	AWG 26/1
Сечение подключаемого провода, одножильного, макс. (AWG)	AWG 22/1
Сечение подсоединяемого проводника, гибкого (AWG)	AWG 26/7...AWG 22/7
Диаметр подключаемого провода, гибкого, мин.	0,48 mm
Диаметр подключаемого провода, гибкого, макс.	0,76 mm
Сечение подключаемого провода, гибкого, мин. (AWG)	AWG 26/7
Сечение подключаемого провода, гибкого, макс. (AWG)	AWG 22/7
Диаметр оболочки, мин.	5 mm
Диаметр оболочки, макс.	9,7 mm
Материалы держателя контактов	PA
Экранирование	закрытый на 360°
Вид защиты	IP67, вставной
Циклы коммутации	≥ 100

Электрические свойства

PoE / PoE+	согласно IEEE 802.3at
Номинальное напряжение	48 V
Прочность изоляции	100 MΩ

Общие стандарты

Вилочный разъем, стандарт	IEC 61076-2-109
Сертификат № (cULus)	E316369

Стандарты

Вилочный разъем, стандарт	IEC 61076-2-109
Противопожарная защита рельсового подвижного состава	DIN EN 45545-2

Загрузки

Одобрение / сертификат / документ о соответствии	[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) [CC Link IE Field M12-X](https://mdcop.weidmueller.com/mediadelivery/asset/900_81578) [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103979)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1324020000)
Пользовательская документация	[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065) [MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_67970)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)
Брошюры	[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183)

Классификации

ETIM 6.0	EC002635
ETIM 7.0	EC002635
ETIM 8.0	EC002635
ETIM 9.0	EC002635
ECLASS 9.0	27-44-01-02
ECLASS 9.1	27-44-01-03
ECLASS 10.0	27-44-01-02
ECLASS 11.0	27-44-01-02
ECLASS 12.0	27-44-01-16
ECLASS 13.0	27-44-01-02
ECLASS 14.0	27-44-01-16

Сертификаты

Сертификаты	![CCLINK](/picture/CCLINK.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cULus)	E316369
