Свойства

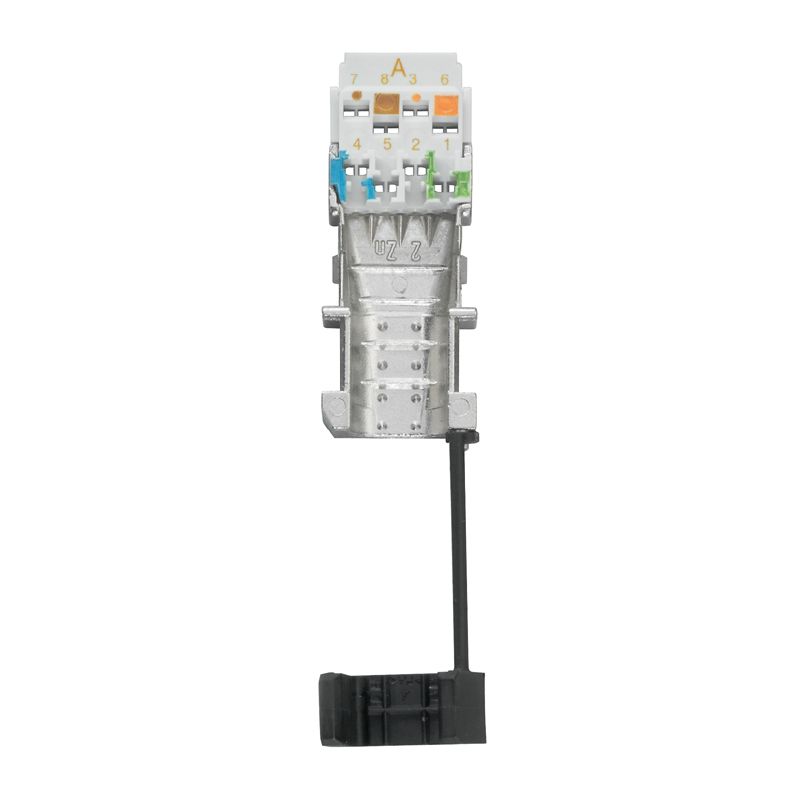

| Версия | Штекер RJ45 IDC, Cat.6A / Class EA (ISO/IEC 11801 2010), 8-жильный, EIA/TIA T568 A |
| Заказ № | 1132040000 |
| Тип | IE-PS-RJ45-FH-BK-A |
| GTIN (EAN) | 4032248912155 |
| Кол. | 10 Штука |
| Масса нетто | 19,8 g |
| Рабочая температура | -40 °C...70 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Галогены | Нет |
| Компенсатор натяжения материала | PA UL94-V0 |
| Пожарная нагрузка | 77 kJ |
| Фиксирующий рычаг материала | PA UL94-V0 |
| Соединение 1 | RJ45 |
| Соединение 2 | IDC |
| Монтаж |
8-жильный
EIA/TIA T568 A |
| Основной материал корпуса | Цинковое литье под давлением |
| Диаметр изоляции, мин. | 0,85 mm |
| Диаметр изоляции, макс. | 1,6 mm |
| Категория | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Материал контакта | Фосфористая бронза |
| Поверхность контакта | Золото поверх никеля |
| Диаметр одножильного подсоединяемого провода | 0.41...0.64 mm |
| Сечение подсоединяемого проводника, одножильного (AWG) | AWG 26/1...AWG 22/1 |
| Сечение подсоединяемого проводника, одножильного (AWG) | 0.13...0.32 mm² |
| Диаметр гибкого подсоединяемого провода | 0.48...0.76 mm |
| Сечение подсоединяемого проводника, гибкого (AWG) | AWG 26/7...AWG 22/7 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,141 mm² |
| Сечение подсоединяемого проводника, гибкого (AWG) | 0.14...0.35 mm² |
| Сечение подсоединяемого провода, чрезвычайно гибкого | , Требуется одобрение кабеля компанией Weidmüller |
| Сечение подсоединяемого провода, чрезвычайно гибкого (AWG) | , Требуется одобрение кабеля компанией Weidmüller |
| Примечание: подсоединяемый провод — многожильный со сверхтонкими жилами | Требуется одобрение кабеля компанией Weidmüller |
| Классификация MICE M | M1 |
| Классификация MICE I | I1 |
| Классификация MICE C | C1 |
| Классификация MICE E | E3 |
| Диаметр оболочки, мин. | 5,5 mm |
| Диаметр оболочки, макс. | 8,5 mm |
| Экранирование | Сплошной корпус 360° |
| Вид защиты | IP20 |
| Усилие вставки | ≤ 30 Н |
| Циклы коммутации | 750 |
| Материал изолятора | PA UL94-V0 |
| Возможность повторного соединения | ≥ 10 циклов (для такого же или большего сечения провода) |
| PoE / PoE+ | согласно IEEE 802.3at |
| Допустимая токовая нагрузка при 50 °C | 1 A |
| Прочность изоляции | ≥ 500 MΩ |
| Сопротивление контакта | ≤ 20 mΩ |
| Электрическая прочность, контакт / контакт | ≥ 1000 V AC/DC |
| Электрическая прочность, контакт / экран | ≥ 1500 V AC/DC |
| Вилочный разъем, стандарт | IEC 60603-7-51 |
| Сертификат № (cULus) | E316369 |
| Специализированное оборудование для кабелей связи | Инструкция по монтажу PROFINET |
| Стандарт UL на аксессуары коммуникационного оборудования | UL 1863 |
| Степени защиты IP | IEC 60529 |
| Одобрение / сертификат / документ о соответствии |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[CC-Link IE-PS-RJ45-FH-BK](https://mdcop.weidmueller.com/mediadelivery/asset/900_58432) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_257112) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1132040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1132040000) |
| Пользовательская документация |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_67976) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| Сертификаты |   |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E316369 |
