Свойства

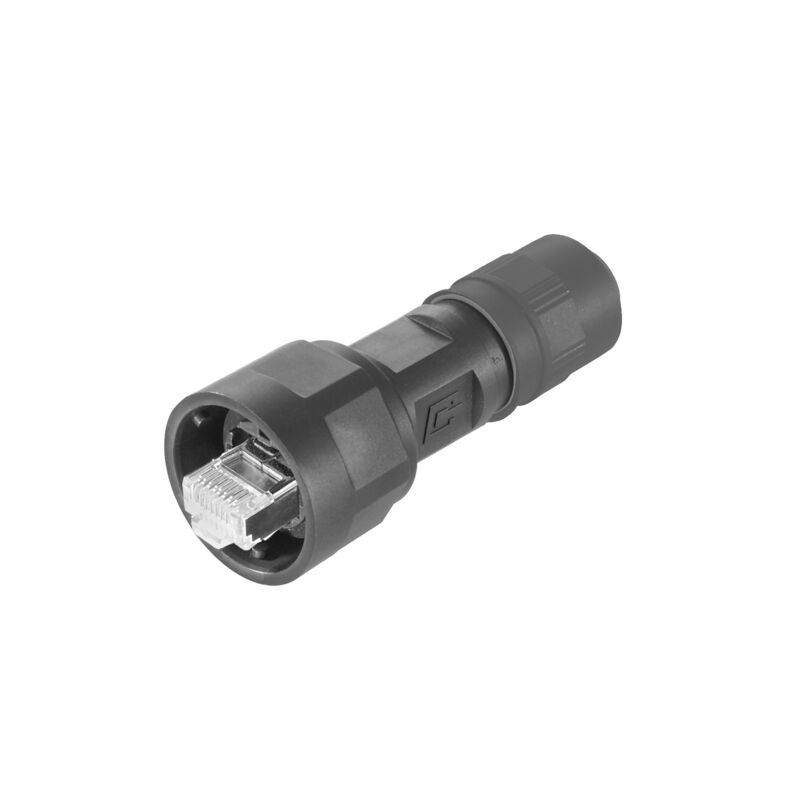

| Версия | Обжимной разъем RJ45, Variant 1, пластмасса, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Заказ № | 1012470000 |
| Тип | IE-PS-V01P-RJ45-TH |
| GTIN (EAN) | 4032248720125 |
| Кол. | 10 Штука |
| Масса нетто | 35,4 g |
| Рабочая температура | -40 °C...70 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 11b17e97-f803-4c09-9278-b20f22f15f81 |
| Соединение 1 | RJ45 |
| Соединение 2 | Crimp |
| Описание артикула | Variant 1, пластмасса |
| Цветовой код | черный |
| Основной материал корпуса | PA UL 94 V0 |
| Диаметр изоляции, мин. | 0,85 mm |
| Диаметр изоляции, макс. | 1,05 mm |
| Категория | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Поверхность контакта | Золото поверх никеля |
| Диаметр одножильного подсоединяемого провода | 0.36...0.51 mm |
| Сечение подсоединяемого проводника, одножильного (AWG) | AWG 26/1...AWG 24/1 |
| Диаметр гибкого подсоединяемого провода | 0.46...0.61 mm |
| Сечение подсоединяемого проводника, гибкого (AWG) | AWG 27/7...AWG 24/7 |
| Классификация MICE M | M3 |
| Классификация MICE I | I3 |
| Классификация MICE C | C1 |
| Классификация MICE E | E3 |
| Диаметр оболочки, мин. | 5 mm |
| Диаметр оболочки, макс. | 10 mm |
| Экранирование | Сплошной корпус 360° |
| Вид защиты | IP67 |
| Циклы коммутации | 750 |
| Электрическая прочность, контакт / контакт | ≥ 1000 V AC/DC |
| Электрическая прочность, контакт / экран | ≥ 1500 V AC/DC |
| Вилочный разъем, стандарт |
IEC 61076-3-106, вар. 1
IEC 60603-7-51 |
| Сертификат № (cULus) | E316369 |
| Одобрение / сертификат / документ о соответствии |
[ISO/IEC and TIA/EIA DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_58438)
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_152512) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1012470000) |
| Уведомление об изменении продукта | [20210412 Technical change for cap nut V1 and V4](https://mdcop.weidmueller.com/mediadelivery/asset/900_207360) |
| Пользовательская документация |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_96752) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E316369 |
