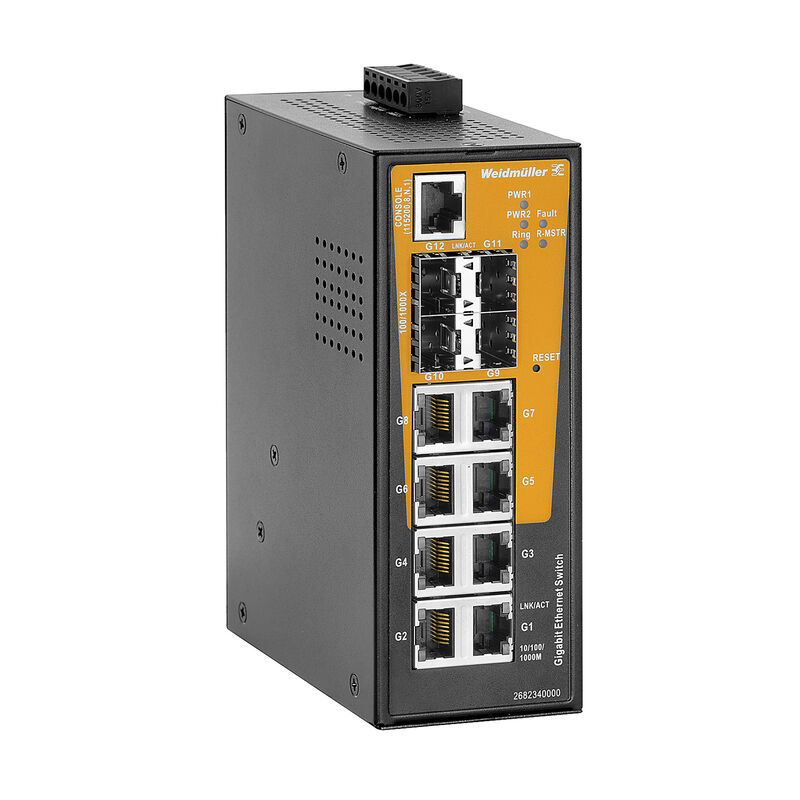

IE-SW-AL12M-8GT-4GESFP

Сетевой выключатель, managed, Gigabit Ethernet, Количество портов: 8 x RJ45, 4x 100/1000BaseSFP Slot, IP30, -40 °C...75 °C

№ продукта 2682340000

Свойства

Основные данные для заказа

Версия	Сетевой выключатель, managed, Gigabit Ethernet, Количество портов: 8 x RJ45, 4x 100/1000BaseSFP Slot, IP30, -40 °C...75 °C
Заказ №	2682340000
Тип	IE-SW-AL12M-8GT-4GESFP
GTIN (EAN)	4050118692372
Кол.	1 Штука

Размеры и массы

Глубина	108,3 mm
Глубина (дюймов)	4,264 inch
Высота	145,1 mm
Высота (в дюймах)	5,713 inch
Ширина	54,3 mm
Ширина (в дюймах)	2,138 inch
Масса нетто	822 g

Температуры

Температура хранения	-40 °C...85 °C
Рабочая температура	-40 °C...75 °C
Влажность	5 - 95 % (без конденсации)

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует с исключением
Исключение из RoHS (если применимо/известно)	6c, 7a, 7cI
REACH SVHC	Lead 7439-92-1 Lead monoxide 1317-36-8
SCIP	9229992a-00b9-4096-8962-200a7f33e289

сертификаты и соответствие требования по ЭМС

Вибрация	по стандарту IEC 60068-2-6
Норма безопасности	UL 61010-1 UL 61010-2-201
Нормы по ЭМС	EN 55032 EN 55024 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4, электрические быстрые переходные процессы (пачки): питание: 0,5 кВ; сигнал: 0,5 кВ IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms
Свободное падение	Соответствует стандарту IEC 60068-2-31
Ударная нагрузка	по стандарту IEC 60068-2-27

Окружающие условия

Влажность	5 - 95 % (без конденсации)
Рабочая высота	Высота, макс.: 2 000 m Примечание.: в соотв. с UL Высота, макс.: 6 000 m Примечание.: ограничения см. в заявлении изготовителя о рабочей высоте в разделе загрузок
Рабочая температура, макс.	75 °C
Рабочая температура, мин.	-40 °C
Температура хранения, макс.	85 °C
Температура хранения, мин.	-40 °C

Гарантия

Период времени

5 лет

Интерфейсы

Интерфейс пульт-порт	RS-232 (соединение RJ45)
Кнопка сброса функции	<5 сек.: перезагрузка системы и сброс IP-адреса локальной сети до заводских настроек >5 сек.: заводская установка Примечание: поведение кнопки сброса можно настроить через веб-интерфейс
Количество портов	8 x RJ45 4x 100/1000BaseSFP Slot
Контакт аварийной сигнализации	1 релейный выход с нагрузочной способностью по току 1 А при 24 В DC
Порты RJ45	10/100/1000BaseT(X) auto negotiation Полно-/полудуплексный режим Соединение Auto MDI/MDI-X
Стекловолоконные порты	100/1000Base SFP Slot

Функции управления

Конфигурация устройства	Веб-браузер (HTTP/HTTPS) SNMP v1/v2c/v3 Command Line Interface (Telnet/SSH) Локальный последовательный консольный порт (RS-232 через порт RJ-45) Загрузка файла конфигурации через веб-интерфейс, сервер TFTP или внешний модуль резервного копирования
Контроль параметров	SNMP v1/v2c/v3 Протокол обнаружения топологии канального уровня (LLDP) Диагностика Ethernet-кабеля на портах RJ-45 Port mirroring (local, remote) Статистика портов Мониторинг портов Syslog RMON (удаленный мониторинг) Предупреждение на основе событий по эл. почте Предупреждение на основе событий через реле Предупреждение на основе событий через SNMP-ловушку
Резервирование в сети	Протокол связующих деревьев (STP) Протокол высокоскоростных связующих деревьев (RSTP) Протокол множественных связующих деревьев (MSTP) Технология O-Ring (время восстановления <30 мс) Технология O-Chain (время восстановления <30 мс) Протокол управления агрегированием каналов (LACP) Быстрое восстановление Media Redundancy Protocol (MRP-client)
Фильтр сетевого трафика	Качество услуги (QoS) VLAN на основе меток GVRP (протокол регистрации GARP VLAN) IGMP v2/v3 Ограничение передачи трафика
Управление IP-адресами	Статический DHCP-клиент DHCP-сервер (на основе порта, на основе пула) DHCP Option 82 Ретрансляция DHCP
Функции безопасности	Сегментация VLAN Вкл./выкл. порты Проверка подлинности пользователя TACACS+ и IEEE 802.1X Автопредотвращение DoS/DDoS Access Control List DHCP snooping Защита от образования петель Управление безопасностью доступа с использованием конфигурации уровня привилегий для разных пользовательских ролей
Управление синхронизацией времени	SNTP-сервер SNTP-клиент
Поддержка примышленного протокола	Устройство PROFINET в соотв. с классом соответствия B EtherNet/IP Modbus/TCP slave

MTBF

MTBF	В соответствии со стандартом: Telcordia SR-332 Время работы (часы), мин.: 551 478 h

Электропитание

Диапазон напряжения питания	Тип напряжения: DC Напряжение, мин.: 10,8 V Напряжение, макс.: 52,8 V
Защита от перегрузки по току	Да
Защита от переполюсовки	Да
Напряжение питания	12/24/48 V DC 2 резервных входа
Потребляемый ток	Напряжение: 24 V Ток: 0,54 A
Соединение	1 съемный 6-полюсный клеммный блок

Характеристики коммутаторов

VLAN-ID макс.	4095
VLAN-ID мин.	1
Количество групп IGMP на каждую сеть VLAN	256
Макс. кол-во доступных VLAN	4096
Очередности по приоритету	8
Поддержка Jumbo-кадров	до 9,6 КБ
Полоса пропускания объединительной платы	24 Gbit/s
Размер пакетного буфера	4 Mbit
Размер таблицы MAC	8 K

Технические данные

Вид защиты	IP30
Вид монтажа	DIN-рейка
Коммутатор	managed
Основной материал корпуса	Металл
Скорость	Gigabit Ethernet

Технология

Передача данных	Store and Forward
Стандартный	IEEE 802.3 для 10BaseT IEEE 802.3u для 100BaseT(X) и 100BaseFX IEEE 802.1Q для VLAN-тегирования IEEE 802.1X для аутентификации IEEE 802.1AB для протокола обнаружения топологии канального уровня (LLDP) IEEE 802.3ab для 1000BaseT(X) IEEE 802.3z для 1000BaseX IEEE 802.3x для управления потоками данных IEEE 802.3ad для канала связи порта с LACP IEEE 802.1D для протокола связующего дерева IEEE 802.1w для протокола Rapid STP IEEE 802.1s for the Multiple Spanning Tree Protocol (MSTP) IEEE 802.1p для класса обслуживания
Управление потоком	IEEE 802.3x Управление потоком

Загрузки

Одобрение / сертификат / документ о соответствии	[PNO Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_274107) [KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_316783) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189182) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189254) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253776) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_225219)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2682340000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682340000)
Уведомление об изменении продукта	[Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_250642)
Программное обеспечение	[Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_229283) [Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_245700) [Device description -- GSDML file](https://mdcop.weidmueller.com/mediadelivery/asset/900_249012) [Device description -- EDS file](https://mdcop.weidmueller.com/mediadelivery/asset/900_250652)
Пользовательская документация	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_177988) [User manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_245690) [Application notes -- Security Data Sheet Full Gigabit Ethernet Advanced Line Switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_322869) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC000734
ETIM 7.0	EC000734
ETIM 8.0	EC000734
ETIM 9.0	EC000734
ECLASS 9.0	19-17-01-06
ECLASS 9.1	19-17-01-06
ECLASS 10.0	19-17-04-01
ECLASS 11.0	19-17-04-01
ECLASS 12.0	19-17-04-01
ECLASS 13.0	19-17-04-01
ECLASS 14.0	19-17-04-01

Сертификаты

Сертификаты	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cULus)	E141197
