Свойства

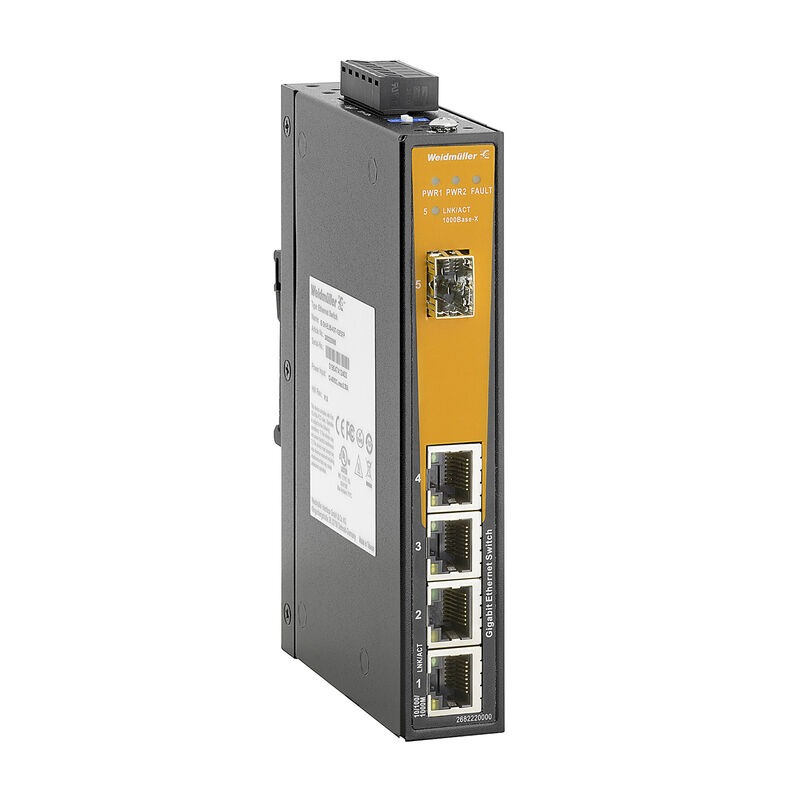

| Версия | Сетевой выключатель, unmanaged, Gigabit Ethernet, Количество портов: 4x RJ45, 1x 1000BaseSFP Slot, IP30, -40 °C...75 °C |
| Заказ № | 2682220000 |
| Тип | IE-SW-EL05-4GT-1GESFP |
| GTIN (EAN) | 4050118692495 |
| Кол. | 1 Штука |
| Глубина | 94,9 mm |
| Глубина (дюймов) | 3,736 inch |
| Высота | 144,3 mm |
| Высота (в дюймах) | 5,681 inch |
| Ширина | 26,1 mm |
| Ширина (в дюймах) | 1,028 inch |
| Масса нетто | 420 g |
| Температура хранения | -40 °C...85 °C |
| Рабочая температура | -40 °C...75 °C |
| Влажность | 5 - 95 % (без конденсации) |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| Вибрация | по стандарту IEC 60068-2-6 |
| Норма безопасности |
UL 61010-1
UL 61010-2-201 |
| Нормы по ЭМС |
EN 55032
EN 55024 CISPR 32 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4, электрические быстрые переходные процессы (пачки): питание: 0,5 кВ; сигнал: 0,5 кВ IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms |
| Свободное падение | Соответствует стандарту IEC 60068-2-31 |
| Ударная нагрузка | по стандарту IEC 60068-2-27 |
| Влажность | 5 - 95 % (без конденсации) |
| Рабочая высота |
|
| Рабочая температура, макс. | 75 °C |
| Рабочая температура, мин. | -40 °C |
| Температура хранения, макс. | 85 °C |
| Температура хранения, мин. | -40 °C |
| Период времени | 5 лет |
| Количество портов |
4x RJ45
1x 1000BaseSFP Slot |
| Порты RJ45 |
10/100/1000BaseT(X)
auto negotiation Полно-/полудуплексный режим Соединение Auto MDI/MDI-X |
| Светодиодная индикация |
Power LED: PWR1, PWR2
FAULT Port LED: LNK/ACT, 10/100/1000M (RJ45 port) LNK/ACT (SFP port) |
| Сигнальный контакт | 1 релейный выход с нагрузочной способностью по току 1 А при 24 В DC |
| Стекловолоконные порты | 1000BaseSFP-Slot |
| Функциональный блок DIP-переключатель | 2x для включения/отключения сигнала тревоги о сбое питания через реле |
| MTBF |
|
| Диапазон напряжения питания |
|
| Защита от перегрузки по току | Да |
| Защита от переполюсовки | Да |
| Напряжение питания |
12/24/48 V DC
2 резервных входа |
| Потребляемый ток |
|
| Соединение | 1 съемный 6-полюсный клеммный блок |
| Поддержка Jumbo-кадров | до 10 КБ |
| Полоса пропускания объединительной платы | 10 Gbit/s |
| Размер пакетного буфера | 1 Mbit |
| Размер таблицы MAC | 1 K |
| Вид защиты | IP30 |
| Вид монтажа | DIN-рейка |
| Коммутатор | unmanaged |
| Основной материал корпуса | Металл |
| Скорость | Gigabit Ethernet |
| Передача данных | Store and Forward |
| Стандартный |
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX IEEE 802.3ab for 1000BASE-T IEEE 802.3z for 1000BASE-X IEEE 802.3x для управления потоками данных |
| Управление потоком | IEEE 802.3x Управление потоком |
| Одобрение / сертификат / документ о соответствии |
[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_96880)
[RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165506) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253773) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_191106) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2682220000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682220000) |
| Пользовательская документация |
[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_96885)
[Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| Сертификаты |    |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E141197 |
