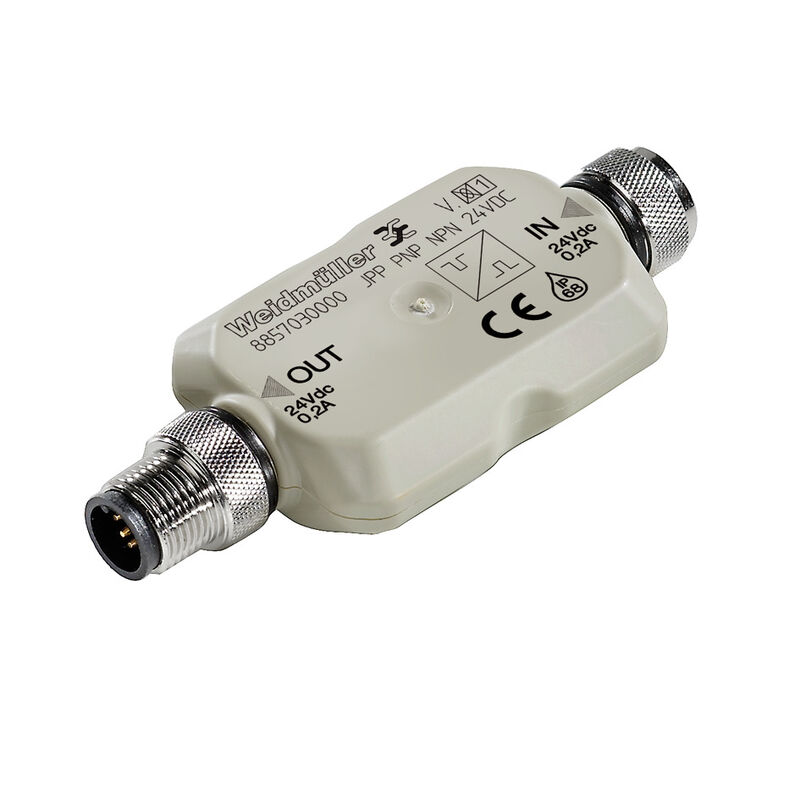

JPP PNP NPN 24VDC
JPP PNP NPN 24VDC

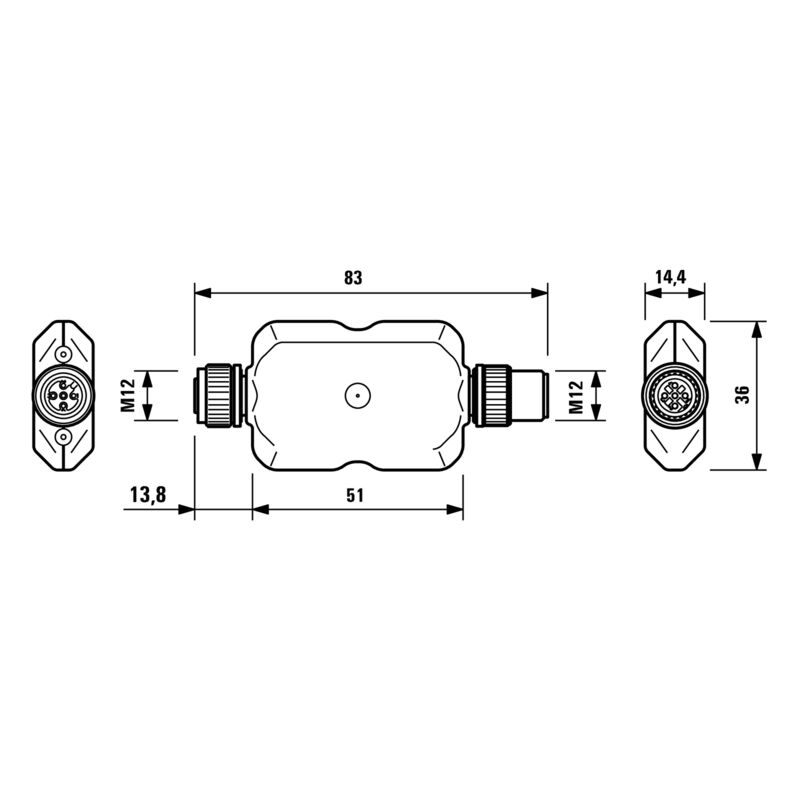

Disegno dettagliato
JPP PNP NPN 24VDC
Assegnazione di PIN

JPP PNP NPN 24VDC

JACKPAC, Invertitore di livello, Tensione nominale: 18...24...30 V DC , Tensione di commutazione nominale: 18...30 V DC, Corrente permanente: 0,4 A, Spina/presa M12, codificato A

N. articolo 8857030000
Download foglio dati Supporto ingegneristico
Accessori 5 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Ingresso lato di comando Uscita Lato di carico Dati generali Cordinazione di isolamento Coordinamento dell'isolamento Ulteriori dettagli sulle approvazioni / norme Ulteriori dettagli sulle approvazioni / norme Dati di collegamento Uscita Quote dimensionamento IECEx/ATEX/cUL Dati tecnici del cavo Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197

Dati generali per l’ordinazione

Versione
JACKPAC, Invertitore di livello, Tensione nominale: 18...24...30 V DC , Tensione di commutazione nominale: 18...30 V DC, Corrente permanente: 0,4 A, Spina/presa M12, codificato A
N. d’ordine
8857030000
Tipo
JPP PNP NPN 24VDC
GTIN (EAN)
4032248573332
CPZ
1 Pezzo

Dimensioni e pesi

Posizione verticale
14,4 mm
Altezza (pollici)
0,567 inch
Larghezza
36 mm
Larghezza (pollici)
1,417 inch
Lunghezza
83 mm
Lunghezza (pollici)
3,268 inch
Peso netto
39,5 g

Temperature

Temperatura di magazzinaggio
-20 °C...85 °C
Temperatura d'esercizio
0 °C...60 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
e07945fd-9150-48b3-990d-28d78ed7c6c9

Ingresso

Jmenovité řídicí napětí
18...24...30 V DC
Tensione di comando nominale
18 V...24 V...30 V DC

lato di comando

Rated control voltage
18...24...30 V DC
Sensore
sensore 2/3 conduttori tipo PNP
Corrente di alimentazione per sensore
<200 mA

Uscita

Continuous current
  • Corrente:
    0,4 A
Tensión de conexión nominal
  • min.:
    30 V
  • Tipo di tensione:
    DC
  • max.:
    18 V
Nennschaltspannung
18...30 V DC
Corrente permanente
0,4 A

Lato di carico

Märkkopplingsspänning
18...30 V DC
Courant permanent
0,4 A
Corrente di commutazione nominale
400 mA
Caduta di tensione con carico max.
≤ 0,3 V

Dati generali

Colori
grigio

Cordinazione di isolamento

Bemessungsspannung
32 V
Überspannungskategorie
I
Verschmutzungsgrad
2
Grado di protezione
IP67
Tensione impulsiva massima
500 V

Coordinamento dell'isolamento

Jmenovité napětí
32 V
Verschmutzungsgrad
2
Überspannungskategorie
I
Tensione impulsiva massima
500 V
Grado di protezione
IP67

Ulteriori dettagli sulle approvazioni / norme

Norme
DIN EN 50178
UL508
N&deg; Certificato (cULus)
E141197

Ulteriori dettagli sulle approvazioni / norme

Standards
DIN EN 50178
UL508
Tanúsítvány száma (cULus)
E141197

Dati di collegamento

Tecnica di collegamento cavi
Spina/presa M12, codificato A

Uscita

Tensione di commutazione, max.
18...30 V DC

Quote dimensionamento IECEx/ATEX/cUL

N&deg; Certificato (cULus)
E141197

Dati tecnici del cavo

Numero di poli
1
Shielded
No

Classificazioni

ETIM 8.0
EC001134
ETIM 9.0
EC001134
ETIM 10.0
EC001134
ECLASS 14.0
19-17-90-90
ECLASS 15.0
19-17-90-90
