Свойства

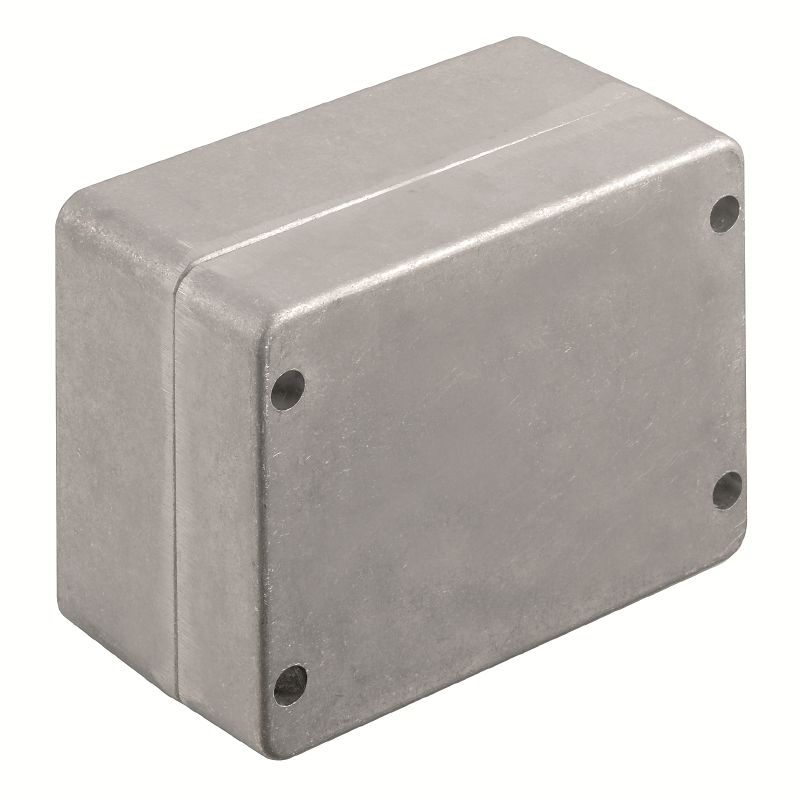

| Версия | Klippon K (корпус из алюминия, пустой), Пустой корпус, Алюминиевый корпус, Высота: 130 mm, Ширина: 170 mm, Глубина: 90 mm, Материал: Алюминий AlSi12, необработанный, серебряный |
| Заказ № | 1939650000 |
| Тип | KLIPPON K5 VMQ |
| GTIN (EAN) | 4032248615995 |
| Кол. | 1 Штука |
| Глубина | 90 mm |
| Глубина (дюймов) | 3,543 inch |
| Высота | 130 mm |
| Высота (в дюймах) | 5,118 inch |
| Ширина | 170 mm |
| Ширина (в дюймах) | 6,693 inch |
| Размеры крепежа, высота | 110 mm |
| Размеры крепежа, ширина | 150 mm |
| Масса нетто | 1 389 g |
| Рабочая температура | -50 °C...135 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 4 |
| M16 | 2 |
| M20 | 1 |
| M25 | 1 |
| M32 | 1 |
| M12 | 4 |
| M16 | 2 |
| M20 | 1 |
| M25 | 1 |
| M32 | 1 |
| M12 | 11 |
| M16 | 8 |
| M20 | 4 |
| M25 | 3 |
| M32 | 2 |
| Номер декларации о соответствии (декларация о соответствии LVD) | DE PS2410 160412 001ISS03 |
| Сертификат № (cULus) | E197061 |
| Сертификат № (DNV) | TAE00002SM |
| Условия утверждения |
cULus
RMRS DNV |
| Вид защиты |
IP66
IP67 IP68 |
| Класс защиты (UL) |
Type 4
Type 4X |
| Количество крепежных болтов | 4 |
| Крепление корпуса | Отверстия 6 мм |
| Крышка | Да |
| Макс нагрузка | 2,21 kg |
| Материал | Алюминий AlSi12 |
| Момент затяжки для винтов крышки | 2,5 Nm |
| Монтажное крепление | Резьбовые отверстия M5 |
| Нормы | EN 45545-2:2013 |
| Отверстие для доступа, высота | 120,8 mm |
| Отверстие для доступа, ширина | 160,8 mm |
| Поверхность | необработанный |
| Прикрепление крышки | Винты M5 Torx со шлицем, нержавеющая сталь |
| Применение |
Перерабатывающая промышленность
Транспорт кораблестроение Производство упаковки Портовые здания Инженерные системы |
| Примечание: степень защиты | IP68 (t=72 ч, h=1 м) |
| Рабочая температура, макс. | 135 °C |
| Рабочая температура, мин. | -50 °C |
| Толщина материала - корпус | 4,6 mm |
| Толщина материала - крышка | 3 mm |
| Ударопрочность | 10 Дж стандартное исполнение |
| Уплотняющий материал | Силикон |
| Фланцевая пластина | Нет |
| WDU 10 / ZDU 10 | 1x10 |
| WDU 16 / ZDU 16 | 1x8 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x20 |
| WDU 4 / ZDU 4 | 1x17 |
| WDU 6 / ZDU 6 | 1x12 |
| Одобрение / сертификат / документ о соответствии |
[TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742)
[EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54571) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1939650000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1939650000) |
| Уведомление об изменении продукта |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| Тендерные спецификации |
[Klippon K5 VMQ_1939650000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56425)
[Klippon K5 VMQ_1939650000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56536) |
| Пользовательская документация | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40378) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Сертификаты |   |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E197061 |
