KTB FS 403015 S4E1
Подобно иллюстрации
Abbildung ähnlich
KTB FS 403015 S4E1

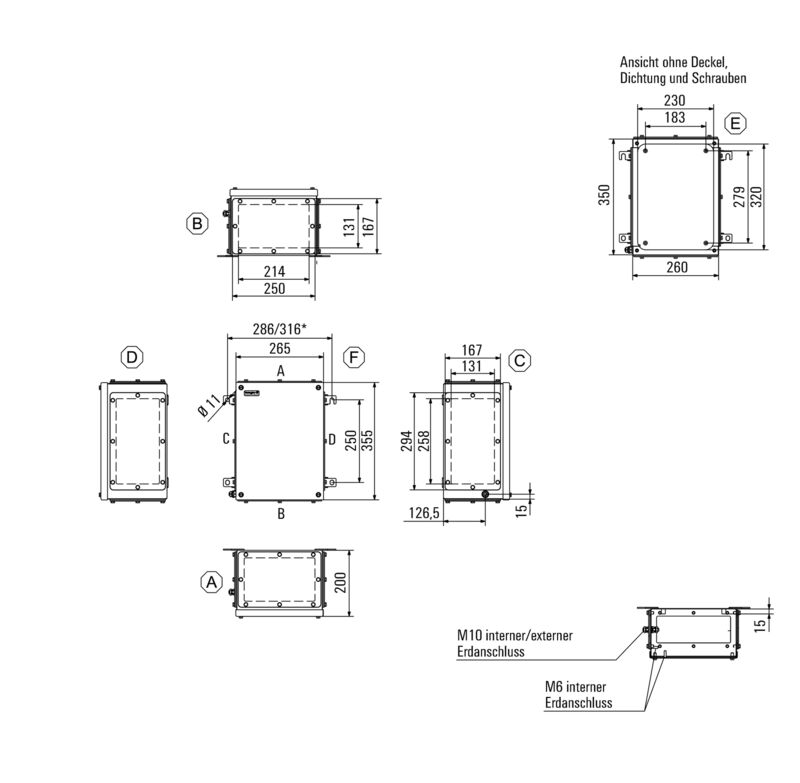

Габаритный чертеж

KTB FS 403015 S4E1

Klippon TB FS (Terminal Box - Fixing Screw), Пустой корпус, Корпус из нержавеющей стали, Высота: 400 mm, Ширина: 300 mm, Глубина: 150 mm, Фланцевые пластины: снизу, Основной материал: Нержавеющая сталь 1.4404 (316 L), электрополировка, серебряный

№ продукта 1196010000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 20 Конструктивные элементы 2 Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Кабельные вводы, левосторонние Кабельный ввод справа Резьбовое соединение вверху / внизу Numery certyfikatów obudowy General information Монтаж горизонтальный Заземление корпуса Монтаж вертикальный Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E256877

Основные данные для заказа

Version
Klippon TB FS (Terminal Box - Fixing Screw), Пустой корпус, Корпус из нержавеющей стали, Высота: 400 mm, Ширина: 300 mm, Глубина: 150 mm, Фланцевые пластины: снизу, Основной материал: Нержавеющая сталь 1.4404 (316 L), электрополировка, серебряный
Order No.
1196010000
Type
KTB FS 403015 S4E1
GTIN (EAN)
4032248978915
Qty.
1 Штука

Размеры и массы

Depth
150 mm
Глубина (дюймов)
5.905 inch
Height
400 mm
Высота (в дюймах)
15.748 inch
Width
300 mm
Ширина (в дюймах)
11.811 inch
Mounting dimension - height
247 mm
Mounting dimension - width
326 mm
Peso neto
8,195 g

Температуры

Operating temperature
-60 °C...135 °C
Примечание: температура окружающей среды (эксплуатация)
Эксплуатация при температуре более чем 105 °C защита IP ограничивается IP66.

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

Кабельные вводы, левосторонние

M12
29
M16
16
M20
13
M25
6
M32
5
M40
4
M50
3
M63
0
M75
0

Кабельный ввод справа

M12
29
M16
16
M20
13
M25
6
M32
5
M40
4
M50
3
M63
0
M75
0

Резьбовое соединение вверху / внизу

M12
23
M16
13
M20
11
M25
5
M32
4
M40
3
M50
3
M63
0
M75
0

Numery certyfikatów obudowy

Condiciones de aprobación
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone
N.º de certificación de carcasa vacía (ECAS)
21-09-25241/E21-09-053807
N.º de certificado (cULus)
E256877
Núm. de certificación (ATEX)
KEMA10ATEX0048
Núm. de certificación (IECEX)
IECEXKEM10.0017
Núm. de certificación (INMETRO)
IEX13.0007
Núm. de certificación caja electrónica (NEPSI)
2020322303003289
Núm. de certificación caja terminal (AEx)
E223792
Núm. de certificación caja terminal (ATEX)
IBExU14ATEX1050
Núm. de certificación caja terminal (IECEx)
IECEXIBE14.0013
Núm. de certificación caja terminal (INMETRO)
LMP 21.0017
Núm. de certificación caja terminal (KOSHA)
16-AV4BO-0245X
Núm. de certificación caja terminal UL
E223792
Núm. de certificación de caja vacía (ATEX)
IBExU14ATEX1028 U
Núm. de certificación de caja vacía (IECEx)
IECEx IBE 14.0004U
Núm. de certificación de caja vacía (INMETRO)
LMP 21.0016U
Núm. de certificación de conformidad (AoC)
DE PS261X 160309 001ISS06
Núm. de certificación UL 508A
E223801
Núm. de certificación UL Haz.Loc.
E223792
Núm. de certificación UL Ord.Loc.
E243298
Núm. de certificado (DNV)
TAE000013S
Núm. de declaración de conformidad (DoC LVD)
DE PS261X 160412 001ISS03

General information

Abertura de acceso - altura
370 mm
Abertura de acceso - ancho
270 mm
calibre de llave
10 mm
Campos de aplicación:
Explosive risk zone
Process industry
Oil and gas industry
Chemical industry
Offshore
Onshore
Carga máx.
48 kg
Dimensiones caja
490x550x240
Dimensiones totales
411 x 351 x 158,5
Espesor de la base
3 mm
Espesor de la carcasa
1.5 mm
Espesor de la tapa
1.5 mm
Fijación de caja
4 приваренные монтажные опоры с отверстиями 11 мм (2 опоры с прорезями и 2 крестообразные опоры)
Fijación de la tapa
Шестигранный болт с резьбой М6 и размером под ключ SW10
Fijación de montaje
4.6 или 9 распорных болтов с внутренней резьбой M6
Material básico
Нержавеющая сталь 1.4404 (316 L)
Material de la junta
Силикон
Montaje de la placa de brida
Винты M6 с шестигранной головой SW10
Normas
DIN EN 62208 — стандарт для пустых корпусов
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Nota: Tipo de protección
В случае использования при температурах свыше 105 °C защита ограничена классом IP 66.
Número de tornillos de cierre
4
Par de apriete para tornillos de la tapa
2.5 Nm
Placa de fijación
Да
Placas de bridas
снизу
Posición espárrago de tierra
Корпус, сторона C
Resistente a los golpes
7 J ATEX-Версия
10 Дж стандартное исполнение
Superficie
электрополировка
Temperatura de servicio, max.
135 °C
Temperatura de servicio, min.
-60 °C
Tipo de protección
IP66
IP67
Tipo de protección (UL)
Type 3
Type 4X
Type 12

Монтаж горизонтальный

Number of DIN rails and terminals (10 mm², horizontal)
2x21
Number of DIN rails and terminals (16 mm², horizontal)
2x18
Number of DIN rails and terminals (2.5 mm², horizontal)
3x42
Number of DIN rails and terminals (35 mm², horizontal)
1x13
Number of DIN rails and terminals (4 mm², horizontal)
3x35
Number of DIN rails and terminals (6 mm², horizontal)
2x26

Заземление корпуса

Earth, enclosure, internal
Приваренная шпилька заземления M6 из нержавеющей стали на корпусе и крышке.
Сплошная шпилька заземления M10 на корпусе

Монтаж вертикальный

Number of DIN rails and terminals (10 mm², vertical)
1x32
Number of DIN rails and terminals (16 mm², vertical)
1x26
Number of DIN rails and terminals (2.5 mm², vertical)
2x62
Number of DIN rails and terminals (35 mm², vertical)
1x20
Number of DIN rails and terminals (4 mm², vertical)
2x52
Number of DIN rails and terminals (6 mm², vertical)
1x39

Классификации

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
