Свойства
| Версия | Кабельный наконечник,150 mm² |
| Заказ № | 1496470000 |
| Тип | KWN-M16/-150 45 |
| GTIN (EAN) | 4050118306132 |
| Кол. | 25 Штука |
| Масса нетто | 98,92 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |

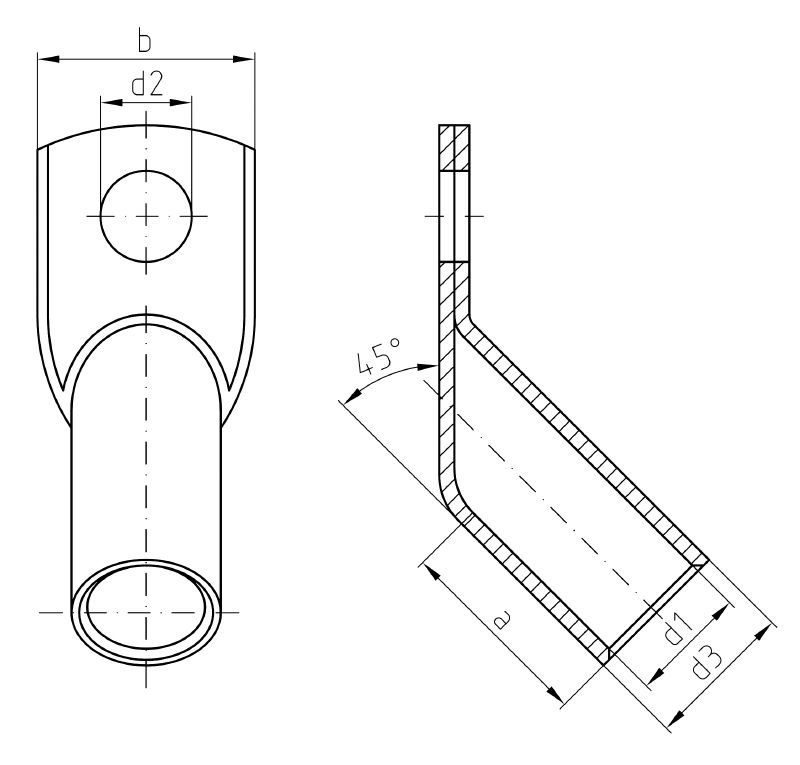

| Исполнение | Серия Euro, 45° |
| Внутренний диаметр вала (d1) | 16,8 mm |
| Внутренний диаметр фланца (d2) | 17 mm |
| Длина вала (а) | 28 mm |
| Изоляция | не имеется |
| Наружный диаметр вала (d3) | 21,3 mm |
| Отверстие | M 16 |
| Поперечное сечение соединяемого провода | 150 mm² |
| Ширина фланца (b) | 31 mm |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1496470000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001051 |
| ETIM 7.0 | EC001051 |
| ETIM 8.0 | EC001051 |
| ETIM 9.0 | EC001051 |
| ECLASS 9.0 | 27-40-02-05 |
| ECLASS 9.1 | 27-40-02-05 |
| ECLASS 10.0 | 27-40-02-05 |
| ECLASS 11.0 | 27-40-02-05 |
| ECLASS 12.0 | 27-40-02-05 |
| ECLASS 13.0 | 27-40-02-05 |
| ECLASS 14.0 | 27-40-02-05 |
| ROHS | Соответствовать |
