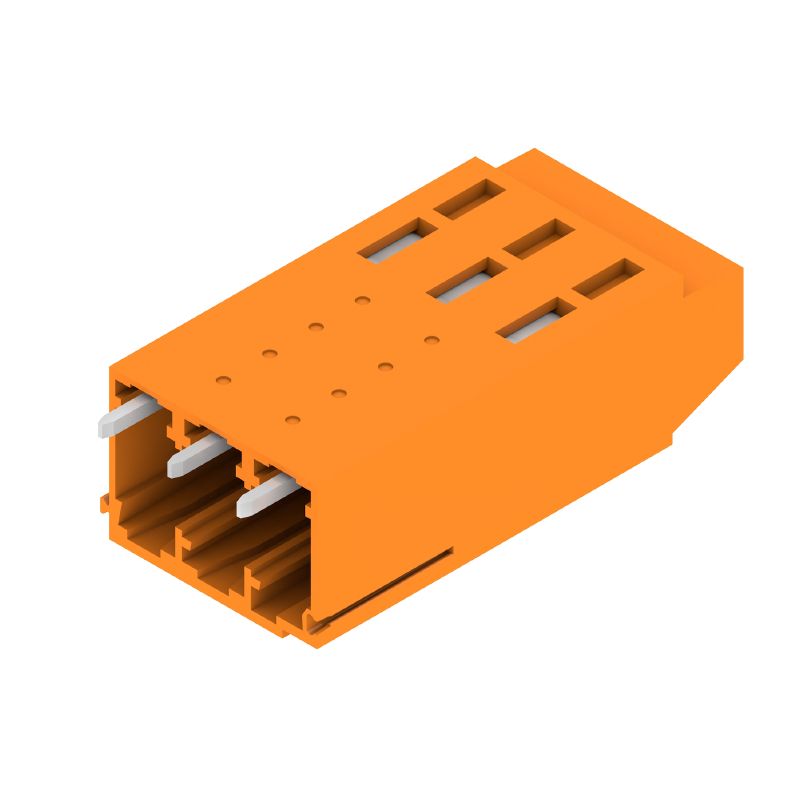

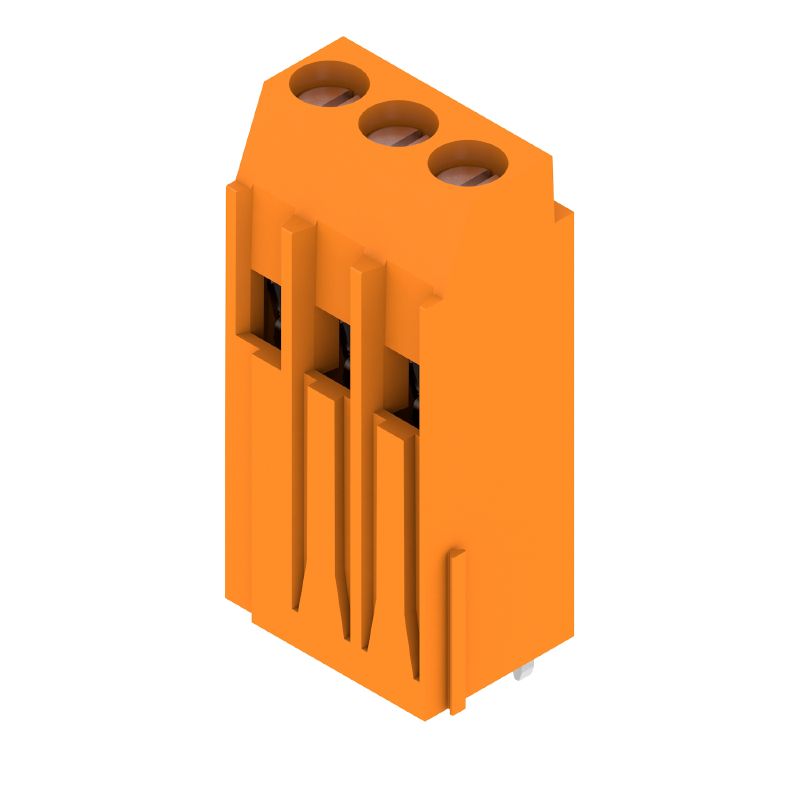

LL1N 5.08/03/90 3.2SN OR BX — Изображение изделия

Загрузить спецификации Дискретный компонент EDA Связанные продукты

LL1N 5.08/03/90 3.2SN OR BX

Клемма печатной платы, 5.08 mm, Количество полюсов: 3, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 6 mm², Ящик

№ продукта 1975370000

Свойства

Основные данные для заказа

Версия	Клемма печатной платы, 5.08 mm, Количество полюсов: 3, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 6 mm², Ящик
Заказ №	1975370000
Тип	LL1N 5.08/03/90 3.2SN OR BX
GTIN (EAN)	4032248672592
Кол.	100 Штука
Продуктное отношение	IEC: 500 V / 32.5 A / 0.5 - 6 mm² UL: 300 V / 20 A / AWG 26 - AWG 12
Упаковка	Ящик

Размеры и массы

Глубина	10,84 mm
Глубина (дюймов)	0,427 inch
Высота	34,3 mm
Высота (в дюймах)	1,35 inch
Высота, мин.	31,1 mm
Ширина	15,88 mm
Ширина (в дюймах)	0,625 inch
Масса нетто	5,92 g

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует без исключения
REACH SVHC	No SVHC above 0.1 wt%

Системные параметры

Серия изделия	OMNIMATE Signal — серия LL
Метод проводного соединения	Винтовое соединение
Свойство, точка зажима	WireReady
Монтаж на печатной плате	Соединение THT под пайку
Направление вывода кабеля	90°
Шаг в мм (P)	5,08 mm
Шаг в дюймах (P)	0,2 "
Количество полюсов	3
Количество полюсных рядов	1
Монтаж силами заказчика	Да
Количество рядов	1
Максимальное количество полюсов на ряд	12
Длина штифта для припайки (l)	3,2 mm
Размеры выводов под пайку	0,75 x 0,9 mm
Диаметр отверстия припойного ушка (D)	1,3 mm
Допуск на диаметр отверстия припойного ушка (D)	+ 0,1 мм
Количество контактных штырьков на полюс	1
Лезвие отвертки	0,6 x 3,5
Лезвие отвертки стандартное	DIN 5264
Момент затяжки, мин.	0,5 Nm
Момент затяжки, макс.	0,6 Nm
Зажимной винт	M 3
Длина зачистки изоляции	6 mm
L1 в мм	10,16 mm
L1 в дюймах	0,4 "
Защита от прикосновения согласно DIN VDE 0470	IP 20
Защита от прикосновения согласно DIN VDE 57 106	защита от доступа пальцем
Вид защиты	IP20

Данные о материалах

Изоляционный материал	Wemid (PA)
Цветовой код	оранжевый
Таблица цветов (аналогич.)	RAL 2000
Группа изоляционного материала	I
Сравнительный показатель пробоя (CTI)	≥ 600
Класс пожаростойкости UL 94	V-0
Материал контакта	Сплав меди
Поверхность контакта	луженые
Покрытие	4-6 мкм SN
Тип лужения	матовый
Структура слоев соединения под пайку	4...6 µm Sn матовый
Температура хранения, мин.	-40 °C
Температура хранения, макс.	70 °C
Рабочая температура, мин.	-50 °C
Рабочая температура, макс.	120 °C
Температурный диапазон монтажа, мин.	-25 °C
Температурный диапазон монтажа, макс.	120 °C

Провода, подходящие для подключения

Диапазон зажима, мин.	0,08 mm²
Диапазон зажима, макс.	6 mm²
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Одножильный, мин. H05(07) V-U	0,5 mm²
Одножильный, макс. H05(07) V-U	6 mm²
Гибкий, мин. H05(07) V-K	0,5 mm²
Гибкий, макс. H05(07) V-K	4 mm²
С наконечником DIN 46 228/4, мин.	0,5 mm²
С наконечником DIN 46 228/4, макс.	2,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.	0,5 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.	2,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø	2,8 мм x 2,4 мм; 3,0 мм
Зажимаемый проводник	Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 0,5 mm² кабельный наконечник: Длина снятия изоляции: номин.: 8 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0409500000 Длина снятия изоляции: номин.: 6 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0282600000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 0,75 mm² кабельный наконечник: Длина снятия изоляции: номин.: 8 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0409600000 Длина снятия изоляции: номин.: 6 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0282700000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 1 mm² кабельный наконечник: Длина снятия изоляции: номин.: 8 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0409700000 Длина снятия изоляции: номин.: 6 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0372600000
Текст ссылки	Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения. Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту	IEC 60664-1 IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)	32,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)	26 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)	27,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)	22 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	500 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	4 kV
Устойчивость к воздействию кратковременного тока	3 x 1 сек. с 120 A

Номинальные характеристики по CSA

Институт (CSA)	CSA
Сертификат № (CSA)	200039-1202191
Номинальное напряжение (группа использования B/CSA)	300 V
Номинальное напряжение (группа использования D/CSA)	300 V
Номинальный ток (группа использования B/CSA)	20 A
Номинальный ток (группа использования D/CSA)	10 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (UR)	UR
Сертификат № (UR)	E60693
Номинальное напряжение (группа использования B/UL 1059)	300 V
Номинальное напряжение (группа использования D/UL 1059)	300 V
Номинальный ток (группа использования B/UL 1059)	20 A
Номинальный ток (группа использования D/UL 1059)	10 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка	Ящик
Длина VPE	162 mm
VPE с	95 mm
Высота VPE	85 mm

Важное примечание

Соответствие IPC

Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Примечания

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
