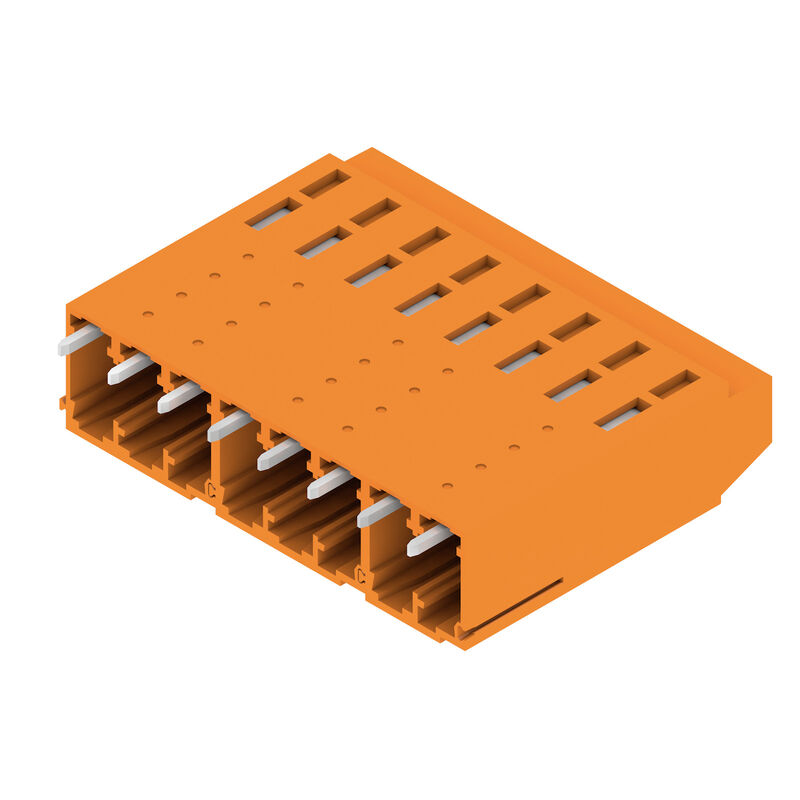

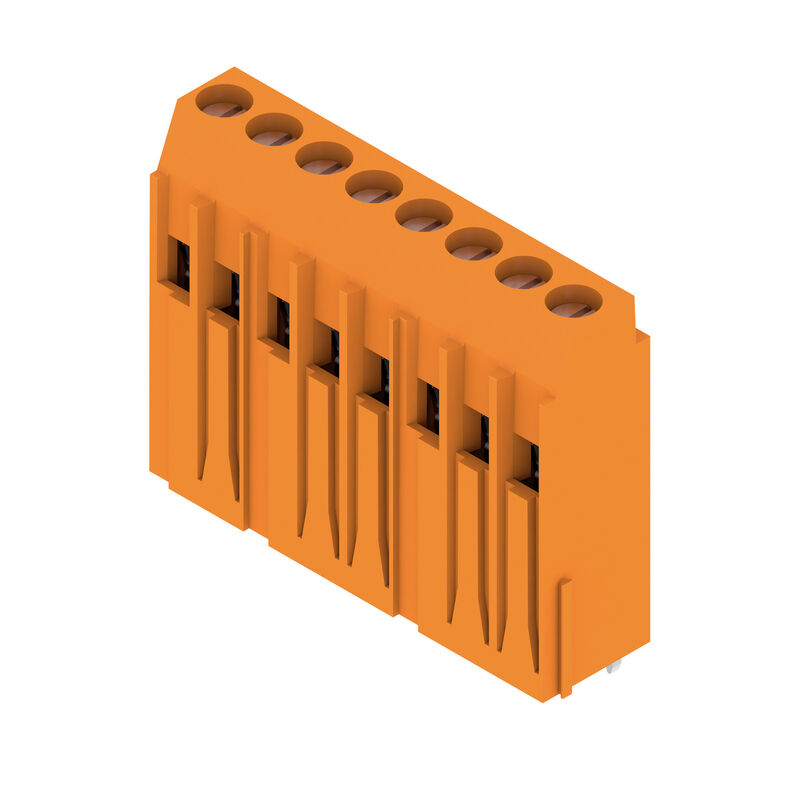

Printed circuit board terminals, 5.08 mm, Number of poles: 8, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 6 mm², Box

Produkt-ID 1975420000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 11
Homologaciones General ordering data Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Rated data acc. to IEC Rated data acc. to CSA Données nominales selon UL 1059 Embalaje Indicación importante Classifications

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

General ordering data

Ausfuehrung
Printed circuit board terminals, 5.08 mm, Number of poles: 8, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 6 mm², Box
Best.-Nr.
1975420000
Art
LL1N 5.08/08/90 3.2SN OR BX
GTIN (EAN)
4032248672646
VPE
50 Pezzo
Parametri prodotto
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Imballaggio
Box

Dimensiones y pesos

Tiefe
10,84 mm
Tiefe (inch)
0,427 inch
Höhe
34,3 mm
Height (inches)
1,35 inch
Height of lowest version
31,1 mm
Breite
41,28 mm
Szélesség (coll)
1,625 inch
Nettogewicht
16,88 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Parámetros del sistema

Produktfamilie
OMNIMATE Signal - Serie LL
Leiteranschlusstechnik
Conexión brida-tornillo
Eigenschaft, Klemmstelle
WireReady
Montage auf der Leiterplatte
THT-forrasztott csatlakozás
Leiterabgangsrichtung
90°
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Numero di poli
8
Polreihenzahl
1
Kundenseitig anreihbar
Sì
행 수
1
maximal anreihbare Pole je Reihe
12
Lötstiftlänge (l)
3,2 mm
Lötstift-Abmessungen
0.75 x 0.9 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 мм
Anzahl Lötstifte pro Pol
1
Schraubendreherklinge
0.6 x 3.5
Skruvmejselklinga Norm
DIN 5264
Åtdragningsmoment, min.
0,5 Nm
Åtdragningsmoment, max.
0,6 Nm
Klämskruv
M 3
Avisoleringslängd
6 mm
L1 i mm
35,56 mm
L1 i tum
1,4 "
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Skyddsklass
IP20

Datos del material

Isolierstoff
Wemid (PA)
Farbe
naranja
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Copper alloy
Kontaktoberfläche
cynowana
Beschichtung
4-6 μm SN
Verzinnungsart
матовый
Schichtaufbau - Lötanschluss
4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Conductores aptos para conexión

Klemmbereich, min.
0,08 mm²
Klemmbereich, max.
6 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,5 mm²
eindrähtig, max. H05(07) V-U
6 mm²
feindrähtig, min. H05(07) V-K
0,5 mm²
feindrähtig, max. H05(07) V-K
4 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,5 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,5 mm²
mit Aderendhülse nach DIN 46 228/1, max.
2,5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,8 мм x 2,4 мм; 3,0 мм
Klemmbare Leiter
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409500000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409600000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409700000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
Hinweistext
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
32,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
26 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
27,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
22 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
500 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s z 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1202191
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
20 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Données nominales selon UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
20 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Embalaje

Verpackung
Caja
VPE Länge
192 mm
VPE Breite
134 mm
VPE Höhe
44 mm

Indicación importante

IPC-Konformität
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hinweise

• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
