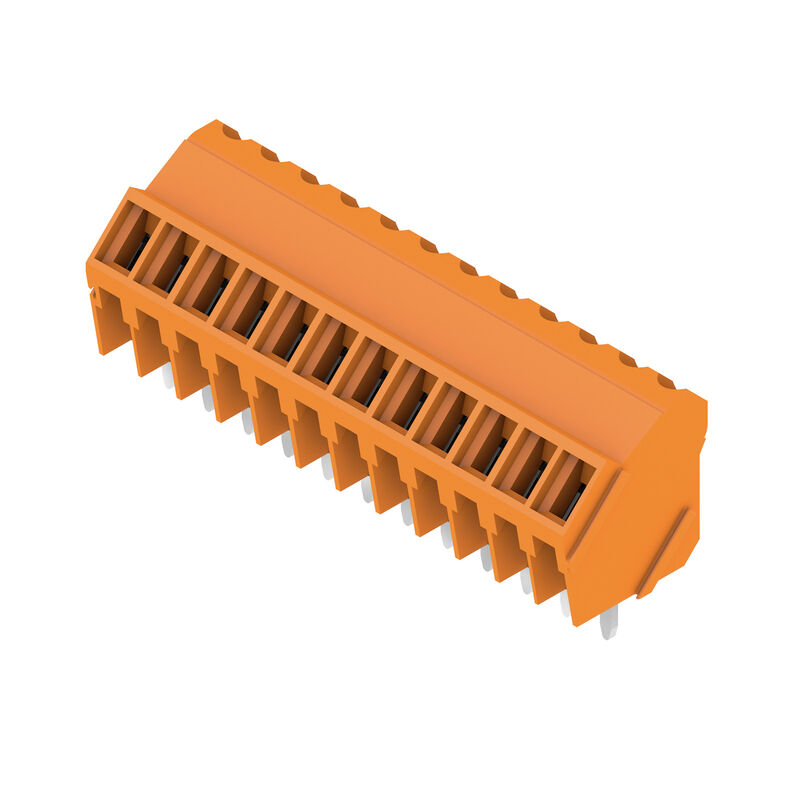

LM 3.50/12/135 3.2SN OR BX — Изображение изделия

Загрузить спецификации Дискретный компонент EDA Связанные продукты

LM 3.50/12/135 3.2SN OR BX

Клемма печатной платы, 3.50 mm, Количество полюсов: 12, 135°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 2.08 mm², Ящик

№ продукта 1845300000

Свойства

Основные данные для заказа

Версия	Клемма печатной платы, 3.50 mm, Количество полюсов: 12, 135°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 2.08 mm², Ящик
Заказ №	1845300000
Тип	LM 3.50/12/135 3.2SN OR BX
GTIN (EAN)	4032248358410
Кол.	42 Штука
Продуктное отношение	IEC: 320 V / 16 A / 0.5 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 14
Упаковка	Ящик

Размеры и массы

Глубина	12,7 mm
Глубина (дюймов)	0,5 inch
Высота	15,9 mm
Высота (в дюймах)	0,626 inch
Высота, мин.	12,7 mm
Ширина	42,6 mm
Ширина (в дюймах)	1,677 inch
Масса нетто	7,32 g

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует без исключения
REACH SVHC	No SVHC above 0.1 wt%

Системные параметры

Серия изделия	OMNIMATE Signal — серия LM
Метод проводного соединения	Винтовое соединение
Монтаж на печатной плате	Соединение THT под пайку
Направление вывода кабеля	135°
Шаг в мм (P)	3,5 mm
Шаг в дюймах (P)	0,138 "
Количество полюсов	12
Количество полюсных рядов	1
Монтаж силами заказчика	Да
Количество рядов	1
Максимальное количество полюсов на ряд	24
Длина штифта для припайки (l)	3,2 mm
Размеры выводов под пайку	1,0 x 0,6 mm
Диаметр отверстия припойного ушка (D)	1,3 mm
Допуск на диаметр отверстия припойного ушка (D)	+ 0,1 мм
Количество контактных штырьков на полюс	1
Лезвие отвертки	0,4 x 2,5
Лезвие отвертки стандартное	DIN 5264
Момент затяжки, мин.	0,2 Nm
Момент затяжки, макс.	0,25 Nm
Зажимной винт	M 2
Длина зачистки изоляции	5 mm
L1 в мм	38,5 mm
L1 в дюймах	1,516 "
Защита от прикосновения согласно DIN VDE 0470	IP 20
Защита от прикосновения согласно DIN VDE 57 106	защита от доступа пальцем
Вид защиты	IP20
Объемное сопротивление	3,60 мОм
Прочность изоляции	≥ 10⁸ Ω

Данные о материалах

Изоляционный материал	PA
Цветовой код	оранжевый
Таблица цветов (аналогич.)	RAL 2000
Группа изоляционного материала	I
Сравнительный показатель пробоя (CTI)	≥ 600
Прочность изоляции	≥ 10⁸ Ω
Класс пожаростойкости UL 94	V-2
Материал контакта	Сплав меди
Поверхность контакта	луженые
Покрытие	1-3 мкм Ni 4-6 мкм SN
Тип лужения	матовый
Структура слоев соединения под пайку	1.5...3 µm Ni / 4...6 µm Sn матовый
Температура хранения, мин.	-40 °C
Температура хранения, макс.	70 °C
Рабочая температура, мин.	-50 °C
Рабочая температура, макс.	100 °C
Температурный диапазон монтажа, мин.	-25 °C
Температурный диапазон монтажа, макс.	100 °C

Провода, подходящие для подключения

Диапазон зажима, мин.	0,08 mm²
Диапазон зажима, макс.	2,08 mm²
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Одножильный, мин. H05(07) V-U	0,5 mm²
Одножильный, макс. H05(07) V-U	1,5 mm²
Гибкий, мин. H05(07) V-K	0,5 mm²
Гибкий, макс. H05(07) V-K	1,5 mm²
С наконечником DIN 46 228/4, мин.	0,5 mm²
С наконечником DIN 46 228/4, макс.	0,75 mm²
Нутрометр в соответствии с EN 60999 a x b; ø	2,4 мм x 1,5 мм
Зажимаемый проводник	Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 0,75 mm² кабельный наконечник: Длина снятия изоляции: номин.: 8 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0409600000
Текст ссылки	Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения. Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту	IEC 60664-1 IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)	16 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)	12 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)	14 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)	10 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	2,5 kV
Устойчивость к воздействию кратковременного тока	3 x 1 сек. с 72 A

Номинальные характеристики по CSA

Институт (CSA)	CSA
Сертификат № (CSA)	154685-1202192
Номинальное напряжение (группа использования B/CSA)	300 V
Номинальное напряжение (группа использования D/CSA)	300 V
Номинальный ток (группа использования B/CSA)	10 A
Номинальный ток (группа использования D/CSA)	10 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (UR)	UR
Сертификат № (UR)	E60693
Номинальное напряжение (группа использования B/UL 1059)	300 V
Номинальное напряжение (группа использования D/UL 1059)	300 V
Номинальный ток (группа использования B/UL 1059)	10 A
Номинальный ток (группа использования D/UL 1059)	10 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 28
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка	Ящик
Длина VPE	353 mm
VPE с	136 mm
Высота VPE	25 mm

Типовые испытания

Испытание: Прочность маркировки	Стандарт: EN 60947-1, раздел 5.1/91 Испытание: обозначение типа, отметка о происхождении, тип материала Оценивание: доступно
Испытание: Зажимное поперечное сечение	Стандарт: DIN EN 60999, раздел 6/04.94, EN 60 947-1, раздел 8.2.4.5.1/03.91 Тип проводника: Тип провода и его поперечное сечение: цельный 0,08 мм² Тип провода и его поперечное сечение: многожильный 0,08 мм² Тип провода и его поперечное сечение: цельный 1,5 мм² Тип провода и его поперечное сечение: многожильный 1,5 мм² Тип провода и его поперечное сечение: AWG 28/1 Тип провода и его поперечное сечение: AWG 28/19 Тип провода и его поперечное сечение: AWG 16/1 Тип провода и его поперечное сечение: AWG 16/19 Оценивание: пройдено
Испытание на повреждение из-за случайного ослабления проводов	Стандарт: DIN EN 60999, раздел 8.4/04.94 Требование: 0,2 кг Тип проводника: Тип провода и его поперечное сечение: AWG 28/1 Тип провода и его поперечное сечение: AWG 28/7 Оценивание: пройдено Требование: 0,3 кг Тип проводника: Тип провода и его поперечное сечение: цельный 0,5 мм² Тип провода и его поперечное сечение: многожильный 0,5 мм² Оценивание: пройдено Требование: 0,4 кг Тип проводника: Тип провода и его поперечное сечение: цельный 1,5 мм² Тип провода и его поперечное сечение: многожильный 1,5 мм² Тип провода и его поперечное сечение: AWG 16/7 Тип провода и его поперечное сечение: AWG 16/19 Оценивание: пройдено
Испытание на выдергивание	Стандарт: DIN EN 60999, раздел 8.4/04.94 Требование: ≥5 N Тип проводника: Тип провода и его поперечное сечение: AWG 28/1 Тип провода и его поперечное сечение: AWG 28/7 Оценивание: пройдено Требование: ≥30 N Тип проводника: Тип провода и его поперечное сечение: H05V-U0.5 Тип провода и его поперечное сечение: H05V-K0.5 Оценивание: пройдено Требование: ≥40 N Тип проводника: Тип провода и его поперечное сечение: H07V-U1.5 Тип провода и его поперечное сечение: H07V-K1.5 Тип провода и его поперечное сечение: AWG 16/7 Тип провода и его поперечное сечение: AWG 16/19 Оценивание: пройдено

Важное примечание

Соответствие IPC

Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Макс. наружный диаметр провода 2,9 мм
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Загрузки

Одобрение / сертификат / документ о соответствии	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205292)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1845300000)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)
Брошюры	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256)

Классификации

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Сертификаты

Сертификаты	![CSA](/picture/CSA.gif) ![UR](/picture/UR.gif)
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (UR)	E60693
